渗流水力计算方法及应用

时间:2023-06-15 理论教育 版权反馈
【摘要】:图4.108音河水库防渗典型断面1959年工程建成后,坝后出现翻砂、涌泉,导致大面积沼泽化,实测渗流0.87m3/s。已知音河水库坝长1750m,绘制音河水库典型断面流网图,取≈1,水头H1=8m,H2=2m,渗流系数k=2×10-4m/s,试求图4.109中渗流流网的单宽流量q,并计算一个月内的渗水量。

渗流水力计算方法及应用

【工程实例】黑龙江音河水库防渗除险工程

黑龙江省甘南县音河水库(图4.108)是一座结合防洪、灌溉、养鱼、发电及旅游等综合利用的大型水库,水库枢纽工程主要由主坝、副坝、溢洪道、放水闸等建筑物组成,坝址距齐齐哈尔市70km。

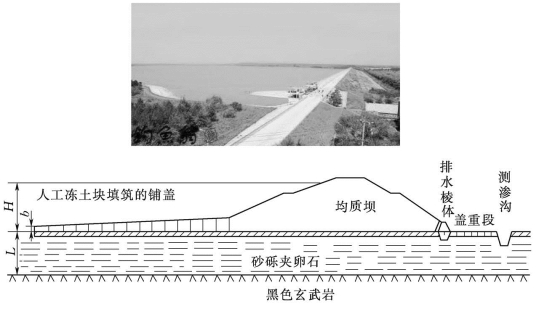

图4.108 音河水库防渗典型断面

1959年工程建成后,坝后出现翻砂、涌泉,导致大面积沼泽化,实测渗流0.87m3/s。1979年,根据实测渗流量、浸润线、库水位、大坝和铺盖质量检测、工程地质等资料,判定是流土和管涌后,经验算分析,确认工程防渗问题有:铺盖短、薄、差;坝体薄,质量差,浸润线偏高,坝后排水减压不强。决定采取防渗与排渗相结合的渗流控制措施:铺盖由60m延长至100m,60cm等厚铺盖改为梯形断面1.0~2.0m;加高培厚续建土坝,翻修加大坝后块石棱体排水;不透水盖重改透水盖重;翻修扩建坝后截渗沟。工程建成后,坝后管涌及沼泽化消除。

【例题】已知音河水库坝长1750m,绘制音河水库典型断面流网图,取≈1,水头H1=8m,H2=2m,渗流系数k=2×10-4m/s,试求图4.109中渗流流网的单宽流量q,并计算一个月内的渗水量。

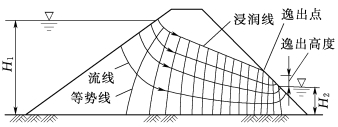

图4.109 均质坝流网图(www.daowen.com)

解:

已知H=H1-H2=8-2=6m,且等势线根数m=18,流线根数n=5,则单宽流量

则渗流流量

Q=qb=1750×2.35×10-4=0.41(m3/s)

每月漏水量

V=Qt=0.41×2592000=1.06×106(m3
