【工程实例】凤滩水电站高低坎
凤滩水电站(图4.74)位于湖南省沅水支流酉水下游,距沅陵县城45km,校核洪水流量为29400m3/s,相应洪水位为209.56m;正常蓄水位为205.00m,相应库容为13.9亿m3;死水位为170.00m,相应库容为3.3亿m3。枢纽工程属一等工程,以发电为主,兼有防洪、灌溉、航运、过木和养鱼等综合效益。枢纽主要建筑物有混凝土空腹重力坝,坝内厂房,溢洪道,放空兼泄洪底孔,灌溉涵管,过船、过木筏道等。凤滩水电站混凝土空腹重力拱坝最大坝高112.5m,是我国第一座空腹重力拱坝。

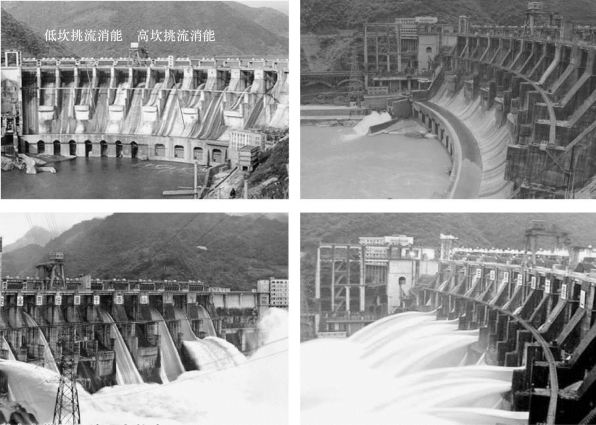

图4.74 凤滩水电站高低挑流消能
凤滩水电站溢洪道布置在厂房坝段和溢流坝段上,净宽182m,堰顶高程为193.00m,共有13孔,装有宽14m、高13.13m的弧形钢闸门,最大单宽流量为170m3/(s·m)。为了防止下泄量大时出现水流集中、下游冲刷加剧现象,减少水流及回流淘刷坝脚,并考虑下游水垫浅、地质条件不利、抗冲能力低的情况,采用高低坎挑流消能方式。6孔高坎与7孔低坎相间布置,挑坎高差达28m。低挑坎为连续式,高挑坎为舌式扩散型。泄洪时形成上下两层水流,在横向和纵向碰撞,强烈扰动,扩散掺气,消能效果良好。
【例题】凤滩水电站上游校核水位为209.56m,下游河床高程为115.00m,正常水位为119.00m,最高水位为121.00m,溢洪道净宽182m,堰顶高程为193.00m,共有13孔,每孔最大单宽流量为170m3/(s·m)。采用高低坎挑流消能方式,6孔高坎,7孔低坎,高低坎相间布置,混凝土护面。低挑坎为连续式,高挑坎为舌式扩散型,挑坎高差达28m,低坎溢流段水平投影长80m,请确定低坎挑流鼻坎参数(挑距L与冲坑深本例题从略)。
解:
挑流消能工设计主要包括鼻坎高程、反弧半径、挑角、挑距及冲坑深度等内容(图4.75)。本工程消能鼻坎属于连续式,一般根据规范推荐公式或者经验公式确定。
(1)鼻坎高程。挑流鼻坎的高程,根据建筑物布置、工程结构和水力条件等综合要求确定,一般可略高于下游最高水位1~2m,取鼻坎高程为122.00m,则挑流鼻坎高a=122-115=7(m)。

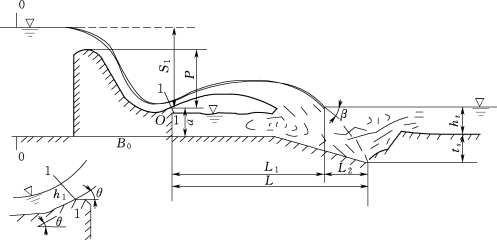

图4.75 挑流消能示意图
(2)鼻坎反弧半径R。挑坎的反弧半径应结合泄槽的底坡、反弧段的流速、单宽流量等综合考虑,R过大,鼻坎向下游延伸太长,增加工程量;R过小则挑射条件不好,至少应使R≥4h,h为反弧最低点水深。工程实际中SL 253-2000《溢洪道设计规范》推荐采用R=6h~12h。h根据辽宁省水勘院编《中小型水库设计》推荐的式(4.18)计算:(www.daowen.com)
式中:q为单宽流量,此处取170m3/(s·m);H为堰上水深,此处取H=209.56-193=16.56(m);P为堰顶与下游河床高差,此处取P=193-115=78(m);Z为坎顶与出口地面高差,选用正常蓄水位时的下游水位作为溢洪道出口地面高程,此处取Z=122-119=3(m);φ为流速系数。
推荐采用经验公式计算φ:
式中:P0为堰顶高程与坎顶高程之差,此处取P0=193-122=71(m);B0为溢流区的水平投影,80m。
计算得
S0=107m
φ=0.90
h=4.36m
R=(6~12)h=26.14~52.31m,取R=40m
(3)鼻坎挑角。根据DL 5166-2002《溢洪道设计规范》规定,挑坎挑角一般为15°~35°,可取挑坎挑角25°。
