堰流工程堰型设计及安全考虑

时间:2023-06-15 理论教育 版权反馈
【摘要】:图4.69堰流工程实例按照堰的剖面形状划分,可分成折线形堰与曲线形堰两类;按照堰顶过流的水力特性常分成宽顶堰与实用堰两类。图4.70曲线形实用堰(建设中)图4.71曲线形堰过流在实际工程中,影响堰流的因素较多,如堰上闸墩与闸孔情况、堰型、侧收缩情况、堰高与堰上水头等。3)保证下游河床不产生危及坝体安全的局部冲刷。

堰流工程堰型设计及安全考虑

(1)水利工程中,堰是普遍应用于溢流坝段、溢洪道控制段、无压引水渠及压力前池、拱坝坝身表孔等,既能挡水又能开敞式泄水的一种重要水工建筑物。如图4.69所示。

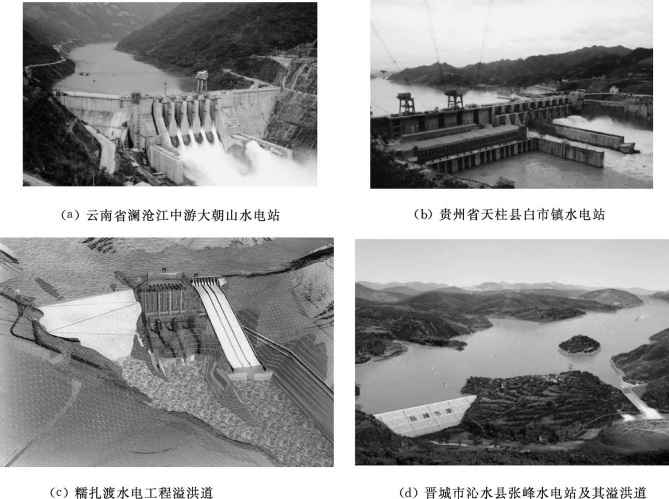

图4.69 堰流工程实例

(2)按照堰的剖面形状划分,可分成折线形堰与曲线形堰两类;按照堰顶过流的水力特性常分成宽顶堰与实用堰两类。一般折线形堰施工简便,曲线形堰水力条件较好,剖面经济,但施工较复杂(图4.70)。

大中型工程的堰顶设闸门用来调节库水位和下泄流量,对小型工程而言往往堰顶不设闸门,这样结构简单,管理方便。堰还可以结合胸墙及闸门形成大孔口泄流(图4.71),大孔口溢流式上部由于设置胸墙,从而降低了堰顶高程,因此减小了闸门高度,可根据洪水预报提前放水,提高了调洪能力。

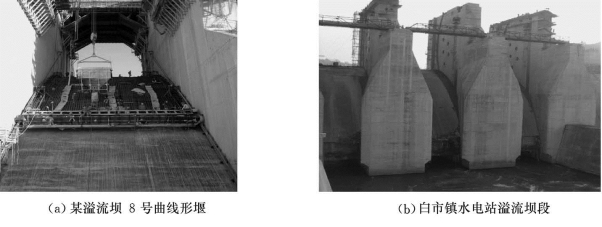

图4.70 曲线形实用堰(建设中)

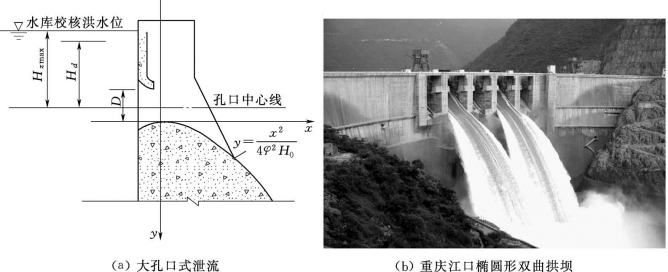

图4.71 曲线形堰过流

(3)在实际工程中,影响堰流的因素较多,如堰上闸墩与闸孔情况、堰型、侧收缩情况、堰高与堰上水头等。

堰流水力计算公式为

式中:c为上游堰面垂直程度影响系数,上游堰面垂直时c取值为1;m为流量系数;B为堰顶闸孔总净宽;ε为侧收缩系数;σ为堰下游淹没系数,自由出流σ=1.0;H0为堰上总水头。

(4)溢流堰的设计,既有结构问题,也有水力学问题,如空蚀、脉动、掺气、消能等。所以溢流堰剖面设计内容就要涉及孔口设计、溢流堰形态以及消能方式等的合理选定。溢流堰的设计要求有如下几点。

1)有足够的孔口尺寸、良好的孔口体形和泄水时具有较高的流量系数。

2)使水流平顺地流过坝体,避免不利的负压和振动,避免发生空蚀现象。

3)保证下游河床不产生危及坝体安全的局部冲刷。

4)溢流坝段在枢纽中的位置,应使下游流态平顺,不产生折冲水流,不影响枢纽中其他建筑物的正常运行。

5)有灵活控制水流下泄的设备,如闸门、启闭机等。

(5)如用闸墩将溢流坝段分隔成若干个等宽的溢流孔口(图4.72),确定孔口尺寸时应考虑的因素有如下几点。

1)满足泄洪要求。

2)孔口宽度越大,闸门尺寸越大,启门力越大,闸门和启闭机的构造就较复杂。

3)孔口高度越大,单宽流量大,溢流坝段越短;孔口宽度越小,孔数多、闸门多,溢流段总长也相应加大。(www.daowen.com)

4)单宽流量大,消能困难,为了对称均衡开启闸门,以控制下游河床流态,孔口数目最好采用奇数。

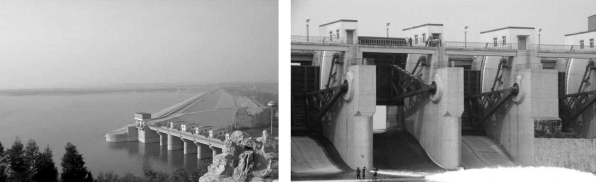

图4.72 河北省黄壁庄水库溢洪道控制段(7孔)

习题

【思考题】

1.堰流具有哪些水力特性?

2.你认为曲线形堰水力条件比较好的关键原因是什么?

3.例题中曲线形堰的设计一般包含哪些主要步骤?

4.折线形堰的设计与曲线形比较,可能在哪些方面有差异?

5.大孔口溢流堰联合胸墙一起工作,水力条件与WES堰有何差异?

6.堰流计算公式Q=cmBεσ中,如何考虑侧收缩系数与淹没系数的取值?

7.堰流和闸孔出流有哪些特点?如何判别?它们的流量系数与哪些因素有关?

8.堰分为哪三种类型?如何区分?在工程中各有什么应用?

9.什么是WES实用堰的设计水头Hd和设计流量系数md?当其他条件相同时,实际作用水头小于或大于设计水头时,对实用堰过流能力产生什么影响?

10.实用堰和宽顶堰的水流运动有什么区别?对过流能力有何影响?

11.堰流与闸孔出流的过流能力与水头的关系有什么不同?它们在工程中各有什么应用?

12.为什么无坎宽顶堰水力计算,不计算侧收缩系数?

【计算题】

1.有一个矩形薄壁堰,堰上游明渠水面宽与堰宽相同,为1.0m,堰顶水头为0.8m,堰高为0.6m,求自由出流时通过堰的流量大小。

2.修建一无侧收缩的宽顶堰,堰高P1=P2=3.4m,堰顶水头H=0.86m,进口修圆,流量Q=22m3/s,求自由出流时的堰宽b。另外,为保持自由出流,下游最大水深Ht为多少?

3.某单孔溢流坝采用WES堰剖面,已知上游堰高P1=8m,堰上水头H=1.5m,上游河道宽B=100m,边墩头部为圆弧形,求无侧收缩时通过流量为多少?

4.某单孔泄洪道采用具有水平顶的堰,已知条件有:上游堰高P1=2m,堰上水头H=5m,上游河道宽B=10m,边墩修圆,堰宽b=6m,下游堰顶水位超高ht=4.5m,请判断堰的出流类型并计算堰顶通过流量为多少?
