【工程实例】南水北调工程之“中线工程”
我国于20世纪50年代提出“南水北调”的设想,南水北调工程分东、中、西三条调水线路,工程总体布局确定为:分别从长江上、中、下游调水,建成后与长江、淮河、黄河、海河相互连接,以改善和修复北方地区的生态环境,适应西北、华北各地的发展需要。近期供水目标为解决城市缺水为主,兼顾生态和农业用水。
南水北调中线工程近期从长江支流汉江上的丹江口水库引水,沿伏牛山和太行山山前平原开渠输水,终点北京。远景考虑从长江三峡水库或以下长江干流引水增加水量。南水北调中线工程具有水质好、覆盖面大、自流输水等优点,是解决华北水资源危机的一项重大基础设施。
南水北调中线主体工程由水源区工程和输水工程两大部分组成(图4.57)。水源区工程为丹江口水利枢纽后期续建和汉江中下游补偿工程,输水工程即引汉总干渠和天津干渠。中线一期工程于2003年12月开工,2014年10月竣工,沿线建成渠道902km,以及渡槽、倒虹吸、隧洞、节制闸、泵站、退水闸、分水口等2385座。
【例题1】南水北调中线输水工程全线总长1432km,其中包括1196km的明渠,采用泵站加压方式用管道输水的渠段长236km。如果中线某干渠的设计流量Q=300m3/s,渠道截面(图4.58)采用等腰梯形,边坡1∶0.4,渠底宽b=25m,混凝土护面,底坡i=0.0001,安全超高h1=2.0m,请确定该渠段渠顶高度。
解:
渠道过流断面面积
A=bh+mh2=25h+0.4h2

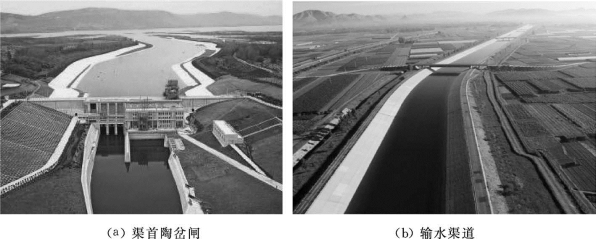

图4.57 南水北调中线工程

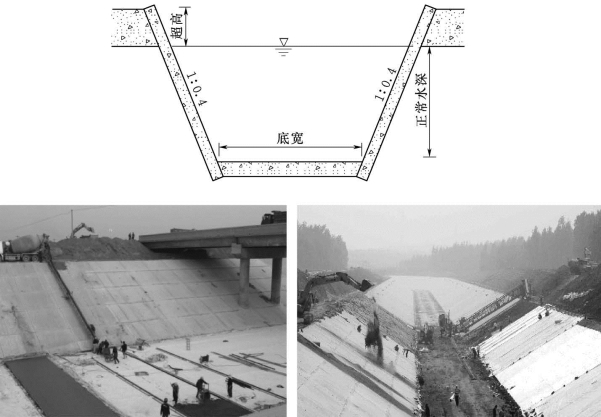

图4.58 南水北调中线明渠断面及其施工图
湿周
混凝土护面,糙率n选择0.014;代入已知数值,整理得
采用试算法(表4.1)求解正常水深h。

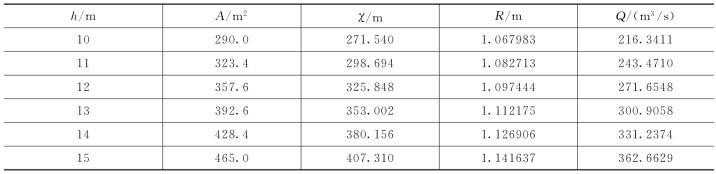

表4.1 明渠断面水力要素计算表
则设计流量下渠道正常水深可取13m,加上安全超高2.0m,渠道从渠底到渠顶高度为15m。
【例题2】某渠道断面为矩形,底宽10m,下泄流量Q=140m3/s,拟建泄水建筑物,在下游渠道产生水跃。已知跃前水深h′=0.85m。
(1)求跃后水深h″。
(2)计算水跃长度lj。
(3)计算水跃段单位宽度上的能量损失和水跃消能效率。
解:
(1)单宽流量q=Q/b=14.0m2/s,h′=0.85m,设α≈1.0,则跃前断面弗劳德数
跃后水深
(2)水跃长度计算,并比较各经验公式结果。
美国垦务局公式:
Lj=6.1h″=39.35(m)(www.daowen.com)
厄里瓦托斯基公式:
Lj=6.9(h″-h′)=38.64(m)
成都科技大学公式:
Lj=10.8h′(Fr1-1)0.93=10.8×0.85×(5.71-1)0.93=38.79(m)
陈椿庭公式:
Lj=9.4h′(Fr1-1)=9.4×0.85×(5.71-1)=37.63(m)
不同公式的计算结果最大相差不到4.4%。
(3)水跃水头损失
消能效率
【例题3】某水库泄水渠纵剖面如图4.59所示,渠道断面为矩形,宽b=5m,底坡i=0.25,用浆砌块石护面,糙率n=0.025,渠长56m,当泄流量Q=30m3/s时,绘制水面曲线。
图4.59 某水库泄水渠及其纵剖面图泄水渠(单位:m)
解:
已知b=5m,i=0.25,n=0.025,Q=30m3/s。
(1)判断渠道底坡性质和水面曲线形式。
计算正常水深(过程略),得h0=0.524m<hK,所以渠道为陡坡。
根据以上情况判断水面曲线为降水曲线,进口处水深为临界水深hK,渠道中水深变化范围从hK趋向正常水深h0。
(2)用分段求和法计算水面曲线。因流态为急流,进口处为控制断面,h1=hK=1.585m,向下游计算水面线,依次取h2=1.2m,h3=1.0m,h4=0.8m,h5=0.6m,h6=0.53m,根据分段求和计算式分段计算,s为各水深所在断面距起始断面的距离,计算过程见表4.2。

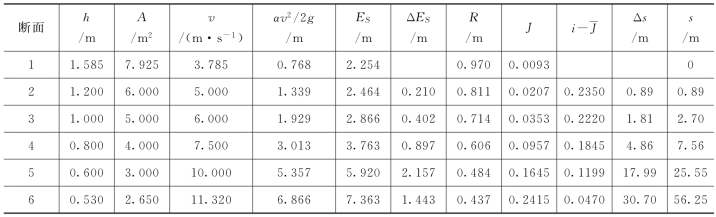

表4.2 水面曲线水力计算表
根据计算结果可绘制出水面曲线(图4.59),可见渠道末端水深已接近正常水深。
【例题4】湖南省洞庭湖区某小河上修建双柱式公路桥。已知底坡i=0.0001,河道为梯形断面,河段均匀流水深h0=4.8m,临界水深hK=1.73m,底宽b=20m,边坡系数m=2.5,糙率n=0.0225,设计流量Q=160m3/s,桥位断面控制水深h=6m,试分析其上游壅水情况。
分析:对湖区河段桥梁壅水采用水面曲线法计算,水面曲线方程为
由于控制断面水深h=6m,该河段为缓坡,桥位上游为a1型壅水曲线,自桥位断面向上游水深逐渐减小,则可设水深为5.8m、5.6m、5.4m、5.2m、5.0m、4.95m等,如能确定不同水深对应的断面位置,则可以确定所求的壅水曲线。
设水深为5.8m的断面距离桥位距离为L,依据已知条件,采用上述水面曲线方程,忽略式中局部水头损失,经计算可得L=3880m。后续计算控制水深取水深5.8m,采用水面曲线方程同样可以确定水深为5.6m的断面位置。具体结论见表4.3。

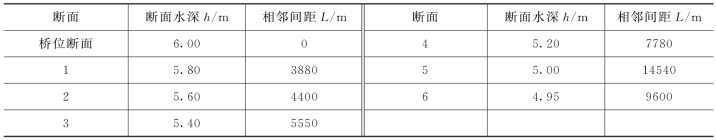

表4.3 桥位上游壅水计算结果
由计算结果可知,水深h=4.95m断面距离桥位断面45750m,该断面水深比正常水深h0=4.8m增加了3%,说明桥梁阻水产生的壅水消减了堤防安全防洪空间,降低了河道防洪能力,所以河道管理部门必须考虑涉河工程壅水的不利影响。
