1.平面上求解静水总压力

(1)泄洪、引水、灌溉、导流等水利工程中,普遍采用平板闸门或弧形闸门作为工作闸门、检修闸门与事故闸门。在作用于闸门的各种荷载中,静水压力是基本荷载之一,其计算方法应该熟练掌握。

(2)平面上的静水压力是工程中计算静水压力相对简单的情形,也是分析曲面静水压力水平分力的基础。对于规则的矩形受压面而言,图解法比较简洁实用。

(3)重力坝在水压力及其他荷载作用下,主要依靠坝体自重产生的抗滑力满足稳定要求,利用坝体自重产生的压应力来抵消由于水压力所引起的拉应力,以满足强度要求。经理论分析与实践证明,重力坝坝体的基本剖面为三角形,上游段可根据要求设置折坡(图4.12)。

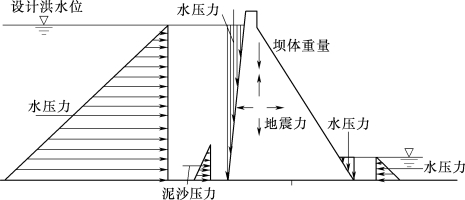

图4.12 重力坝实用剖面及主要荷载

2.曲面上求解静水总压力

(1)弧形闸门的启闭力一般较小,无需门槽,水流条件较好,所以广泛用作开敞式溢洪道或泄洪表孔的工作闸门(图4.13)。

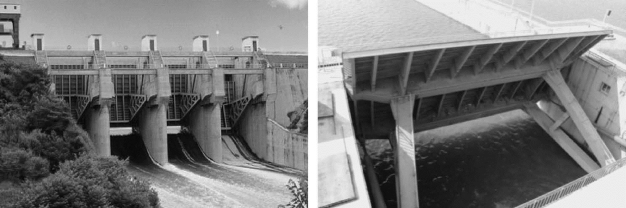

图4.13 开敞式溢洪道及弧形闸门

(2)弧形闸门上静水压力求解应依据静水压强的基本特性,结合弧形闸门表面的几何特点(图4.14),依据曲面上静水压力矢量特点,分别确定水平及铅垂方向的分力,再求其合力。

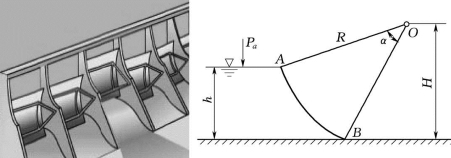

图4.14 弧形闸门模型及启闭示意图

(3)双曲拱坝。双曲拱坝指的是双向(水平向及竖向)弯曲的拱坝,这是拱坝中最具有代表性的坝型,如我国云南省小湾水电站(图4.15和图4.16),其大坝为混凝土双曲拱坝,坝高292m,坝顶长922.74m,拱冠梁顶宽13m,底宽69.49m。泄水建筑物由坝顶5个开敞式溢流表孔、6个有压深式泄水中孔,左岸两条泄洪洞,坝后水垫塘及二道坝等部分组成。引水发电系统布置在右岸,为地下厂房方案。

图4.15 小湾水电站效果图

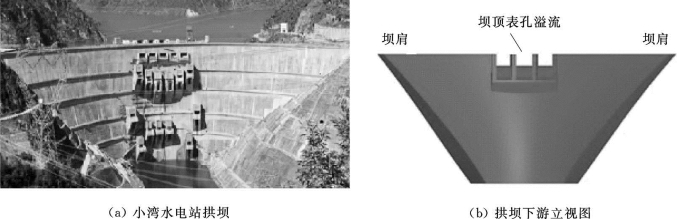

图4.16 小湾水电站拱坝及拱坝下游立视图

习题

【思考题】

1.重力坝基本剖面为什么为三角形?上游设置折坡有何利弊?

2.如何考虑图4.1中其他几种水工建筑物水静力学问题?

3.工程案例1中提到的“水布垭面板堆石坝单位宽度”是什么意思?就水布垭面板堆石坝而言,其最大坝高为233m,请问整个坝轴线660m长的范围内,每个单位宽度所受的静水总压力会是一样的吗?(www.daowen.com)

4.如果以力学观点分析平面上静水作用力,则各分力构成平行力系,这种说法对吗?

5.对均质的液体或者气体,平面上的受力分析有何异同?

6.如果分析沿海港口的重力式码头,与本章例题有否区别?

7.弧形闸门的水力条件为什么比较好?

8.如何确定静水总压力的方向?

9.请结合图4.15,搜集工程资料,分析“三峡最大,小湾最难”这句话在处理水力荷载方面的具体含义。

10.如图4.17所示的各曲面如何确定静水总压力?

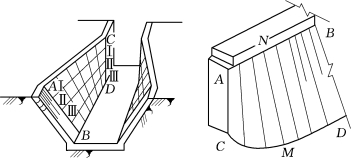

图4.17 进水口及导墙

【计算题】

1.某混凝土挡水坝,其剖面尺寸如图4.18所示。已知混凝土密度为2400kg/m3,上游水深H=25m,坝基系数f=0.6,若不考虑坝基渗流对坝底作用力的影响,试校核坝的抗滑稳定性。

2.如图4.19所示,管道在输水工作时,压强表的读数为10at,管道直径d=1.0m,求作用在管端法兰堵头上的静水总压力及作用点。

3.图4.20所示为一船闸闸室的闸门,已知闸室的宽度b=10m,上游水深h1=10m,闸室中水深h2=5m,求每扇闸门上的静水总压力P及其作用点。

4.如图4.21所示为一弧形闸门,半径R=7.5m,挡水深度h=4.8m,旋转轴距渠底H=5.8m,闸门宽度b=6.4m。试求作用于闸门上的静水总压力的大小及作用点。

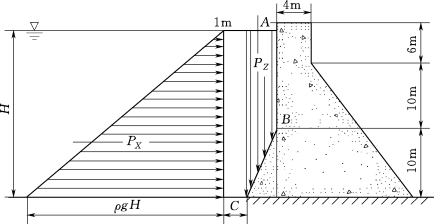

图4.18 某混凝土挡水坝剖面图

图4.19 输水管道示意图

图4.20 船闸闸室的闸门及其示意图

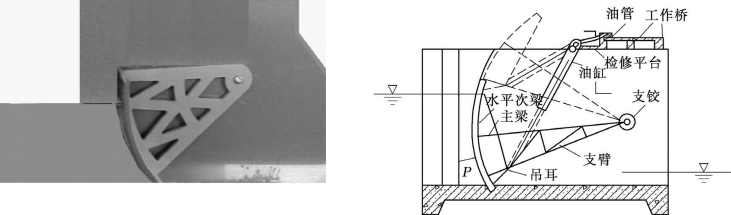

图4.21 弧形闸门示意图
