【摘要】:现今的冷芯盒法制芯、造型中,都必须向所制砂芯(型)吹入有关气体或气雾如三乙胺、二氧化硫、二氧化碳、甲酸甲酯、缩乙醛等才能使砂芯(型)快速硬化。表6-23 不同冷芯盒法用粘结剂的分解产物及其在大气中的存在状况注:A、B、C含义见表6-22。
现今的冷芯盒法制芯、造型中,都必须向所制砂芯(型)吹入有关气体或气雾如三乙胺、二氧化硫、二氧化碳、甲酸甲酯、缩乙醛等才能使砂芯(型)快速硬化。这些气体或气雾,有的本身就是毒物;有的粘结剂所采用溶剂也会散发有害气体;当所制砂芯(型)用于浇注时,在浇注过程中,粘结剂与金属液接触会燃烧、分解,在浇注、冷却和落砂阶段会向空气中释放不同量的污染物(见表6-23),我们最关心的是不同污染物的潜在浓度及其对人体的危害程度。在表6-23中,未列入已有应用的酚醛-酯法、酚醛树脂-CO2法、聚丙烯酸钠-CO2法和红硬法等,这是因为这些方法与三乙胺法、SO2法相比,所使用的硬化气体或气雾对环境污染小;尽管其所使用粘结剂的主要成分仍为有机物,但释放的污染物的量一般不会比三乙胺法、SO2法的高。在冷芯盒法中,列入了人们认为与环境比较友好的水玻璃-CO2法,这是指明其可能释放出的有害气体确实较少,但如果不予注意,在对水玻璃进行改性时,若改性剂选择不当,则仍有可能产生污染物,如导致芳烃、脂肪烃、微粒子物质(烟)的浓度显著增加。

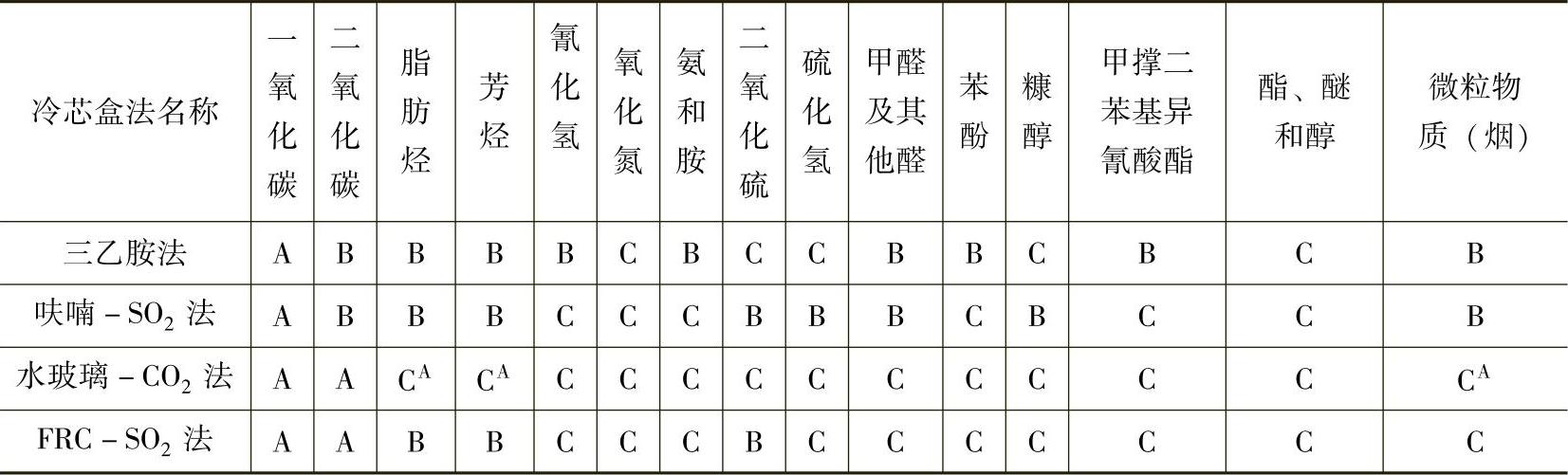

表6-23 不同冷芯盒法用粘结剂的分解产物及其在大气中的存在状况
(www.daowen.com)
注:A、B、C含义见表6-22。CA—当粘结剂含有机改性剂时,有可能浓度较高。
免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。
有关铸造生产技术禁忌手册的文章
