（1）消失模铸造生产中，为使某些复杂铸件泡沫塑料模样的制造变得简单，一般不宜采用整体泡沫塑料模 由于泡沫塑料模具有优良的粘接性能，因此，对复杂铸件的泡沫塑料模样，可用若干形状较为简单的泡沫塑料模块粘接而成，使模样制造变得简单。铸铁管件的品种规格成千上万，采用常规的铸造工艺生产，常用规格就需3000多套模样和芯盒，而在消失模生产中，只需200套左右的模样就可通过泡沫塑料模块粘接组合的办法得以解决，极为经济。因此，在消失模铸造中，模块的粘结组合是一个十分重要的工艺方法。

泡沫塑料模块的粘接组合通常是将熟化到合适尺寸后的模块组合起来制成符合要求的模样，并且将其粘接到浇注系统上，这种组合物称为模样簇或模样束、泡沫束（cluster）。而粘接可用手工，也可用机械，它们的特性比较见表5-99。使用时，无论机械粘接还是手工粘接，均需要配备熔胶池，它包括胶池、上胶板、温度传感器、加热元件和控制柜。熔胶池温度范围一般为110～126℃。

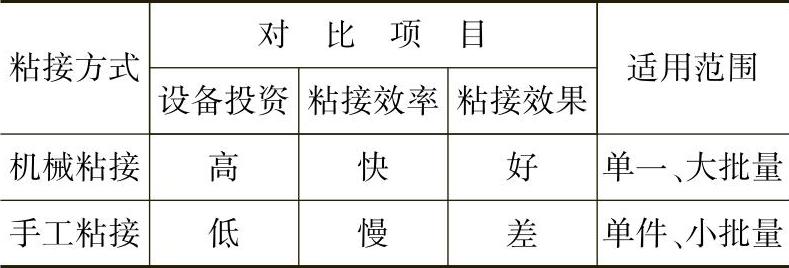

表5-99 机械粘接与手工粘接的比较

（2）粘接模块用热熔胶，为使其具有一定的强度和韧性，其组成中不可缺聚合物骨架；为延长其在使用温度下的寿命，不可不加入稳定剂和抗氧化剂 消失模铸造用的粘结剂应满足以下要求：对泡沫模样无腐蚀作用；软化点适中，快干性能好；粘合强度较好，并有一定的柔软性；分解气化温度低，残留物少。目前国内外使用的粘结剂可分为热熔胶型、水溶型、有机溶剂型等，它们的特性比较见表5-100。(www.daowen.com)

在生产中普遍使用热溶胶。普通热溶胶由聚合物骨架、增粘剂、变性剂、抗氧化剂和稳定剂等组成，常以聚丙稀、聚乙烯、合成橡胶和乙烯-醋酸乙烯共聚物作为聚合物骨架，使得热溶胶具有一定的强度和韧性。增粘剂为从石油和木产品衍生出的低分子质量的树脂，有效提高粘合力。变性剂为蜡或油类，用以调节热溶胶的粘滞度和抗温性。热溶胶在使用温度下的寿命受氧化和热解限制，因此加入稳定剂和抗氧化剂增加其寿命。

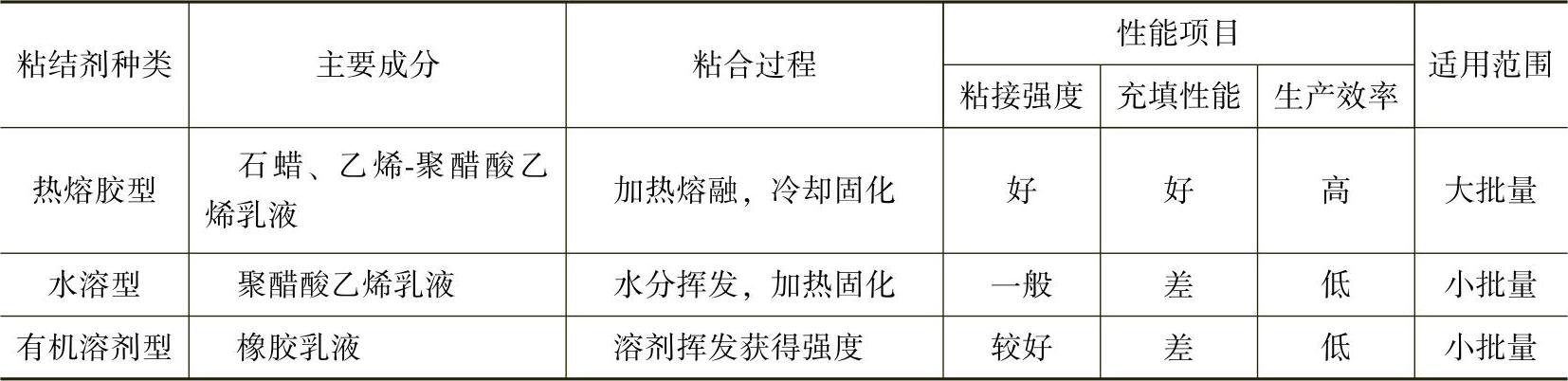

表5-100 模块粘结剂的种类与性能
