消失模铸造采用泡沫塑料制作铸造模样，泡沫模样在浇注过程中要被烧掉，合金液将取代其空间位置而形成铸件，因而模样材料质量及性能的好坏直接影响到铸件质量的好坏。要求其应满足以下要求：

1）模样材料的密度要小，刚性要高，具有一定的抗压强度。

2）能进行机械加工，并且加工容易，在加工过程中不发生脱粒现象，易得到光洁的外表面。

3）汽化温度要低，在高温下能迅速汽化，发气量要少。图5-220和图5-221所示是EPS（聚苯乙烯泡沫塑料）、STMMA（聚苯乙烯泡沫塑料和甲基丙烯酸甲酯泡沫塑料混合物）、EPM-MA（聚甲基丙烯酸甲酯泡沫塑料）三种材料泡沫塑料模在不同温度下的发气量与发气速度的实验结果。EPMMA的发气量和发气速率最大，ST-MMA的次之，EPS的则比较小。因此，采用EPMMA模样在浇注时容易出现“反喷”现象，采用STMMA模样则要好得多。必须指出的是，泡沫塑料模汽化发气量的大小常是消失模铸造选用砂箱尺寸、抽气方式、抽气管直径和真空泵容量的主要依据。发气量大，选用的砂箱尺寸、抽气管直径、真空泵的抽气量都要大，而且抽气管的根数要多，只有这样才能保证砂箱内处于稳定的负压，使浇注顺利进行。

4）高温分解时，生成的残留物应少（聚苯乙烯泡沫塑料汽化液的残留物仅占总量0.015%），挥发物对人体无毒等副作用。(www.daowen.com)

符合这些条件的泡沫塑料有：EPS、EPM-MA、聚乙烯泡沫塑料、聚氨酯泡沫塑料以及STMMA等。目前常用的是EPS（聚苯乙烯泡沫塑料）。而生产中目前制造泡沫塑料用珠粒同样有消失模铸造专用的可发性聚苯乙烯树脂珠粒（简称EPS）；可发性甲基丙烯酸甲脂与苯乙烯共聚树脂珠粒（简称STMMA）；可发性聚甲基丙烯酸甲脂树脂珠粒（简称EPMMA），其主要牌号、性能和适用范围见表5-95。

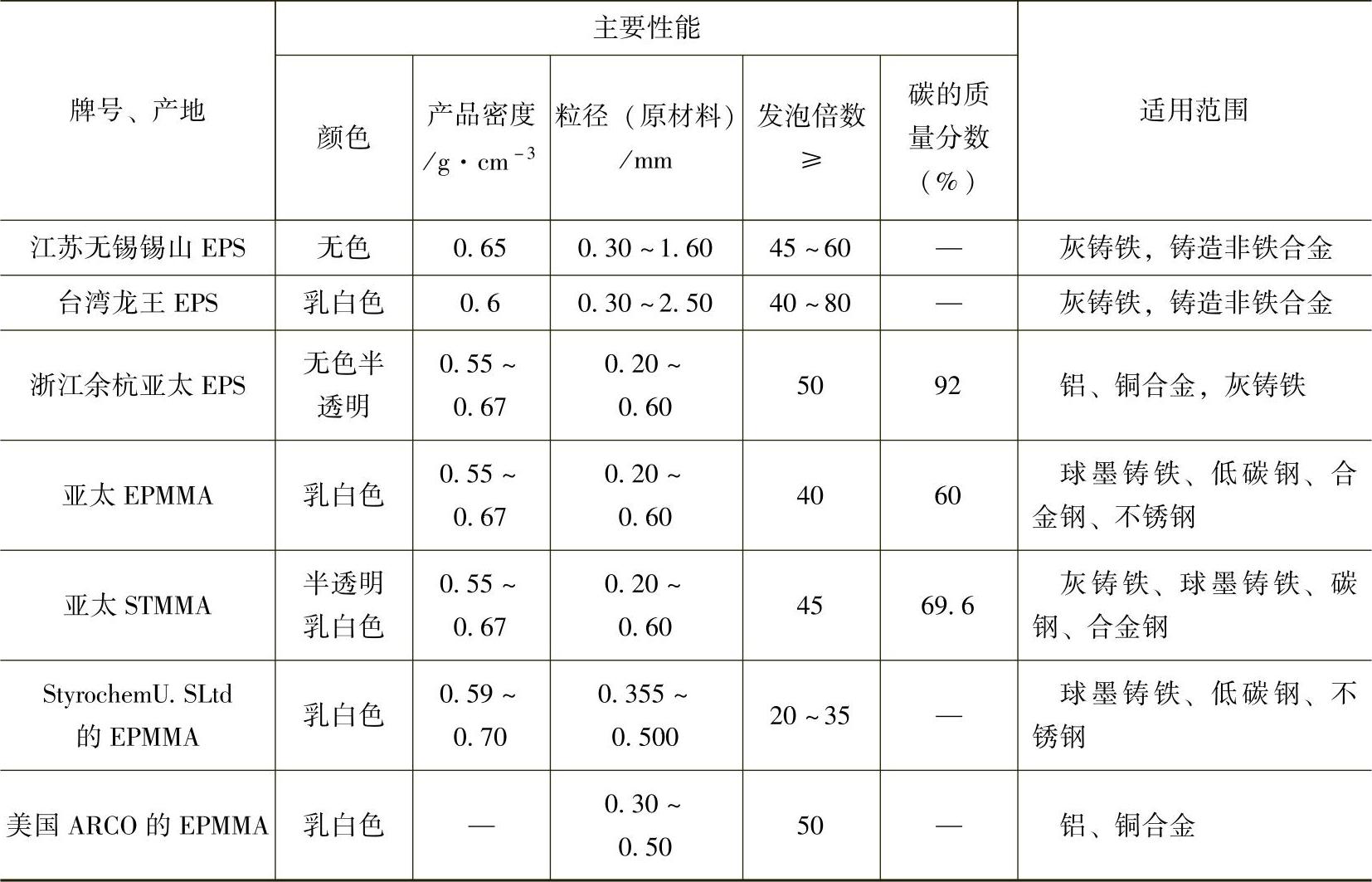

表5-95 目前生产中主要使用的泡沫塑料珠粒牌号、性能和适用范围
