浇口棒制作的方法，有自由浇注法、蘸蜡法和压注法，其制作工艺及优缺点见表5-29，可供选用。其中自由浇注法不使用压蜡机，而用人工舀取蜡液浇入模具内制作浇注系统蜡模。其模具（图5-42所示为两开型浇注系统蜡模浇注模）结构简单，加工比较容易，加工周期较短，成本也比较低。但采用浇注法浇注出来的浇注系统蜡模的质量比较差，表面也不很光滑，生产效率也不高。适合蜡模生产量不大的场合。这种浇口棒模多采用铝及铝合金、锌合金、碳钢、环氧树脂塑料等材料，先用复制法铸出带型面的毛坯，然后采用少量的机械加工而成。

用蘸蜡法制造浇注系统蜡模只需要冷芯棒，不需要浇口棒模具，进行蘸蜡操作时，只要达到必要蜡层厚度就完成作业，相当简便。这种浇口棒主要用于单件小批量生产的铸件的蜡模组合。

用压注法制造浇注系统蜡模，所需模具结构（参见图5-43）比前两者都复杂，加工也比较费时，成本也比较高，但制造的浇口棒质量高，主要用于尺寸精度、表面粗糙度都要求较高的生产批量大的铸件的蜡模组合。

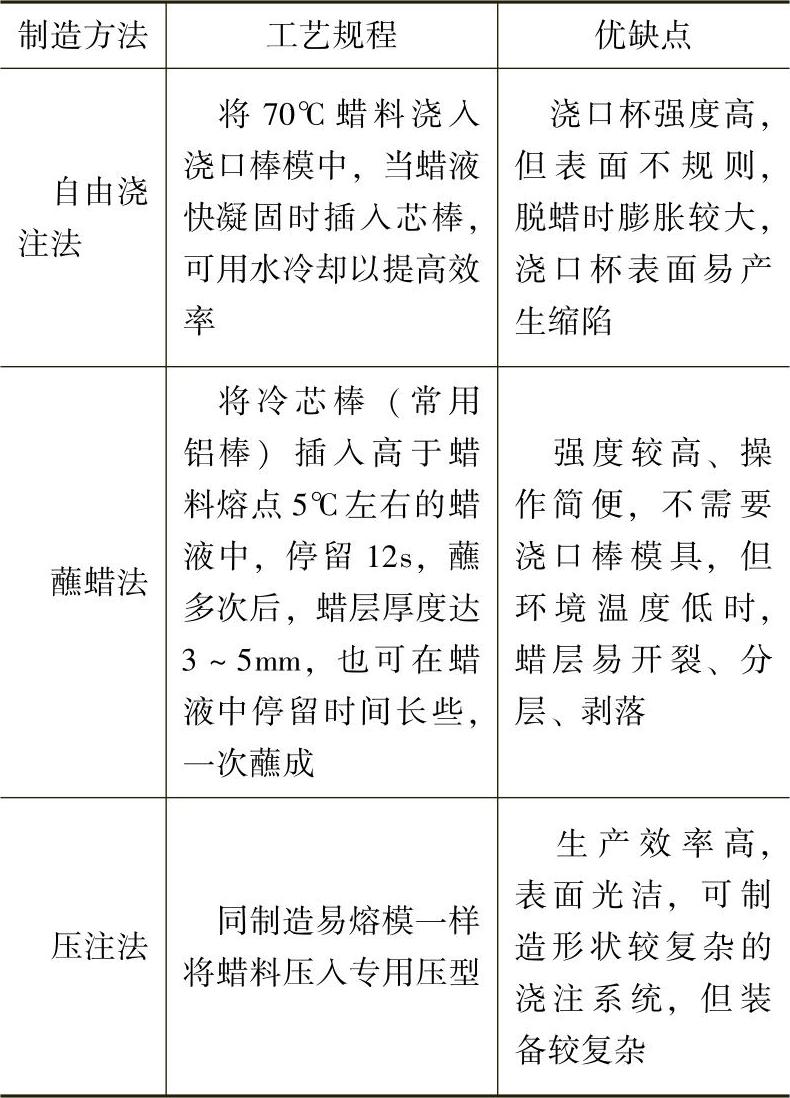

表5-29 浇口棒的制作方法

(www.daowen.com)

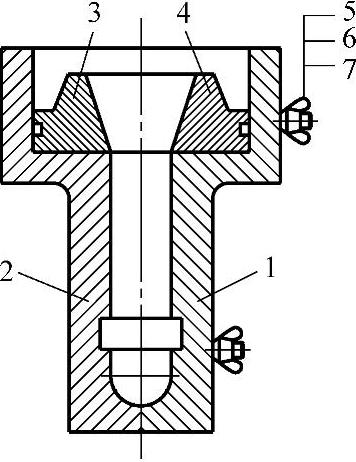

图5-42 两开型浇注系统蜡模浇注模

1—右半模 2—左半模 3—左活块 4—右活块 5—销钉 6—螺栓 7—蝶形螺帽
