碳钢、合金钢铸件在型内冷却时间可参考图4-22~24。使用上述三图时,应注意下列几点:

1)形状简单、壁厚均匀的厚实铸件(如砧座等),可比图中规定的冷却时间数值提前20%~30%松箱(或撬松)。此类铸件也可不入炉热处理,在浇注坑内自然冷却,以1.5~2t/24h计算保温时间。

2)结构复杂、壁厚差较大,易产生裂纹的铸件,冷却时间应比图中查得的值增加约30%。

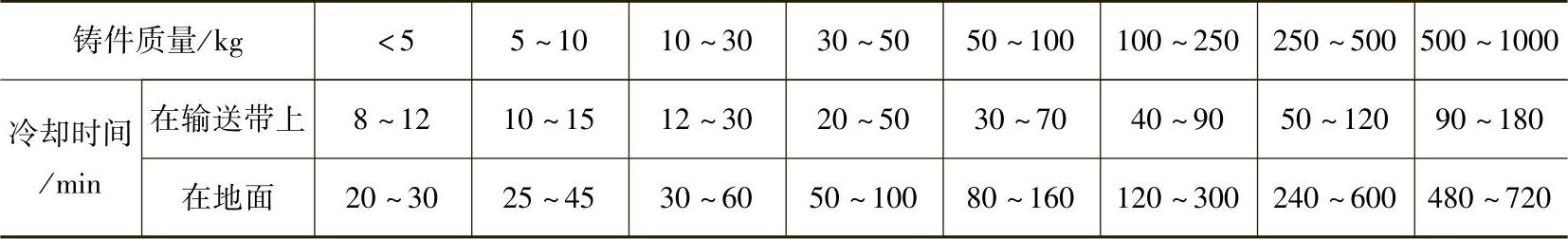

表4-8 铸铁件在砂型内的冷却时间


注:1.壁薄、质量轻、结构简单的铸件,冷却时间取小值,反之,取大值。

2.在生产线输送带上的铸件质量,指每箱中铸件的总质量。

3.铸件在生产线输送带上,常采用通风强制冷却,因而冷却时间较短。(www.daowen.com)

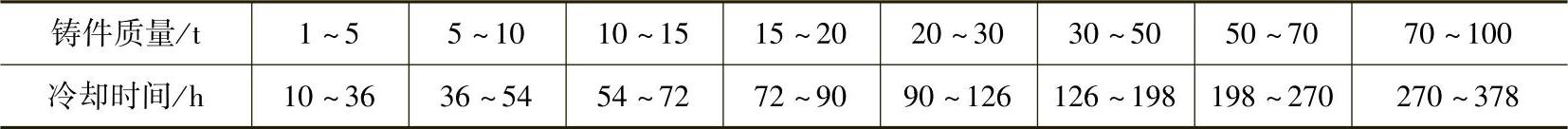

表4-9 大型铸铁件在砂型内的冷却时间


注:地坑造型时,铸件冷却时间约需增加30%。

3)某些地坑造型的铸件,需提前吊走盖箱或撬松砂型,这会增加冷却速度,因此冷却时间可缩短10%。

4)碳钢铸件超过110t时,冷却时间在按图4-23查取110t值的基础上,质量每增加1t,冷却时间增加1~3h。

5)ZG310—570和合金钢铸件质量超过8.5t时,冷却时间可比按图4-22和图4-23查取的碳钢铸件的冷却时间值增加1倍。

还应指出的是,水力清砂、喷丸清砂和风动工具清砂的铸钢件,应在型内冷却到250~450℃方可落砂。高于450℃落砂时,铸件的内应力大,可能会引起铸件变形与裂纹;低于250℃落砂,亦不能进一步有效消除铸件的内应力。
