（1）用三角试块检查球化效果时，忌出现试块棱角清晰、无凹陷；断口中心无缩松；断口尖角无白口 球化处理和孕育处理后的铁液需要进行快速检验，判断是否已达到预期的球化质量要求，发现问题，可及时采取补救措施，避免造成铸件报废。其中常采用的方法之一就是用三角试块判断球化情况。图3-24是用球化处理良好的铁液浇出的三角试块断口形貌。它是在炉前浇注三角试块，待试块冷却至暗红色时，浸入水中冷却，并打断观察其断口；敲击听声；闻气味，如果试块棱角清晰，无凹陷，断口中心无缩松，断口尖角无白口等，说明球化不良（参见表3-24），就必须采取一切措施，及时补救，决不能在未采取措施前仍进行浇注，以致不仅浪费铁液，还会使铸型报废等，造成更大的损失。

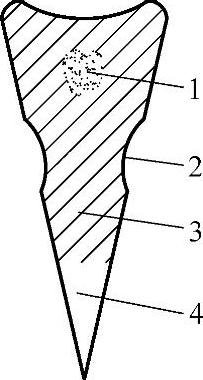

图3-24 三角试块断口

1—中心缩松 2—凹陷 3—致密银白色 4—白口

要注意的是，因淬水时间过早，会导致误判。后期浇注的铸件，因球化衰退致使其球化等级低于炉前试样。因此，炉前三角试样是控制球化工艺质量的手段，但不作为检验产品质量的依据。

（2）观察球化后铁液表面火苗情况来快速判断球化效果时，忌出现无火苗或很少有火苗 检查三角试块断口，是判断球化是否良好的一种较可靠的方法，但有时仍感太慢。通过长期实践观察，发现经球化处理后的铁液，在补加铁液、扒渣、搅拌或大包转小包时，铁液表面有蜡烛似的火苗窜出，这是镁蒸气逸出遇氧燃烧的现象，说明铁液中含有一定量的镁。火苗越多，越长，越有力，说明球化越好，见图3-25和表3-25。不过，用稀土硅铁镁合金球化剂处理的铁液，其火苗要比纯镁的少一些。此外铁液温度偏高时，火苗也有萎缩减少现象。

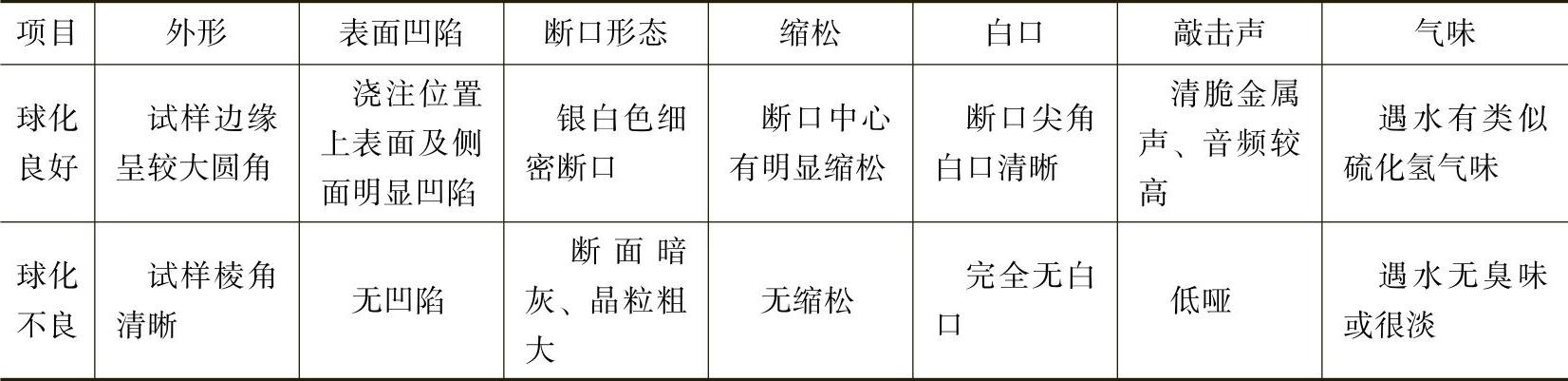

表3-24 三角试块球化判断法

(www.daowen.com)

图3-25 火苗判断球化的方法

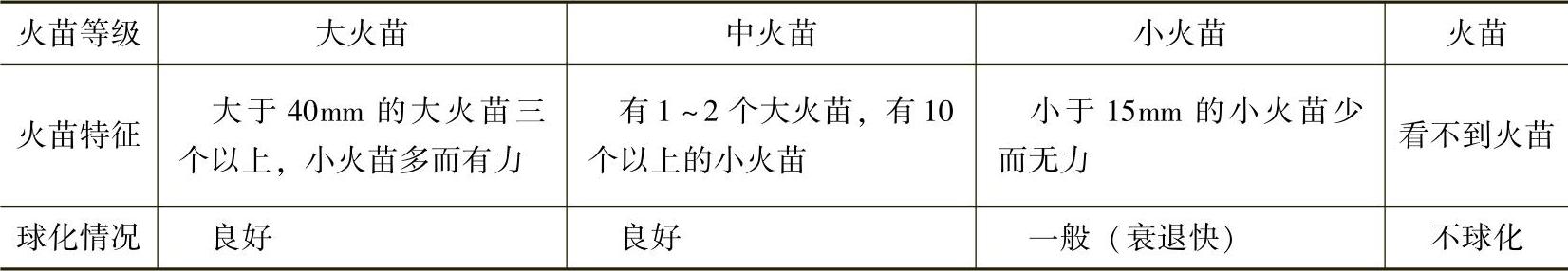

表3-25 火苗判断球化的方法

（3）球化效果炉前检查不可忽视炉前快速金相检验法 为判断球化处理是否成功，在球化孕育处理搅拌、扒渣后，深入铁液面下取样浇注ϕ20mm×20mm的试块，中心凝固后淬水激冷，在砂轮上磨去表面，经粗磨和抛光后，用显微镜直接观察球化情况。这种方法可在2～4min内完成，快速、科学、准确。但需要一套专用设备和操作人员。此外，由于炉前金相试样尺寸较小，从试样中观察到石墨大小、圆整、球化情况比铸件好（通常要高出一级），因此在作球化类型评定时，要求控制得严格些。另外，这种炉前快速金相检验只作为控制球化工艺质量的手段，不作为检验产品质量的依据。

（4）观察球化处理后的铁液表面膜的状况，也是一种不可忽视的快速判断球化效果的方法 球化处理后的铁液表面如果有如豆浆、牛奶一样的一层膜（主要是氧化膜），这层膜愈厚，残余镁愈高，球化良好。为此，有的工厂在砂地上浇一个薄片，观察皱皮情况决定球化好坏。凡球化良好的，则薄片表面皱皮很多，有如皮肤皱纹一样。
