（1）起模前必须从砂型顶部拔出的直浇道、冒口、排气道等模样的定位和紧固不同于起模时不必拔出的浇、冒口等模样 上大、下小的直浇道、冒口等模样，在起模前先从砂型中拔出，此类模样与模底板或铸件模样之间只定位而不紧固，如图2-262所示。上小、下大的直浇道、出气口、出气片、冒口等模样则宜用螺钉、螺母等直接紧固在模底板上，其结构形式如图2-263所示。内浇道、横浇道、直浇道座一般高度不大，则常用螺钉和铆钉直接紧固在模底板上，其固定形式如图2-264所示。

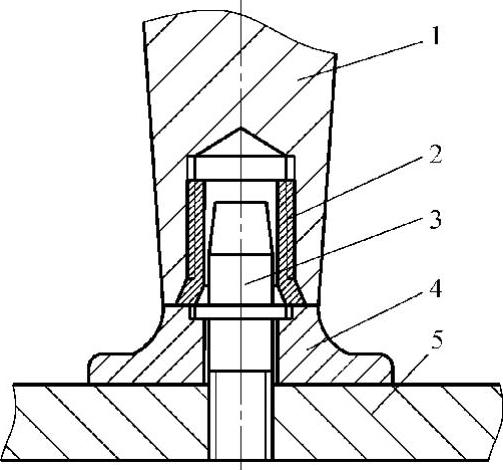

图2-262 直浇道棒在模底板上的装配形式

1—直浇道棒 2—衬套 3—销子 4—直浇道座 5—模底板

（2）为了加工模样的方便，芯头模样一般不宜与铸件模样成为一体来加工制作 为了加工制造模样的方便，芯头往往单独加工制作，然后再与铸件模样（模样本体）装配在一起。水平芯头模样一面要与铸件模样贴合，一面和模底板贴合，因此除用螺钉紧固外，尚需要用一个定位销定位；也有嵌入模样，然后再螺钉紧固。其安装实例如图2-265所示。垂直芯头，尺寸较小时可以用螺钉直接紧固在模样本体上；尺寸较大时可用嵌入法，然后再用螺钉穿过模样本体与模底板紧固在一起。其安装实例如图2-266所示。

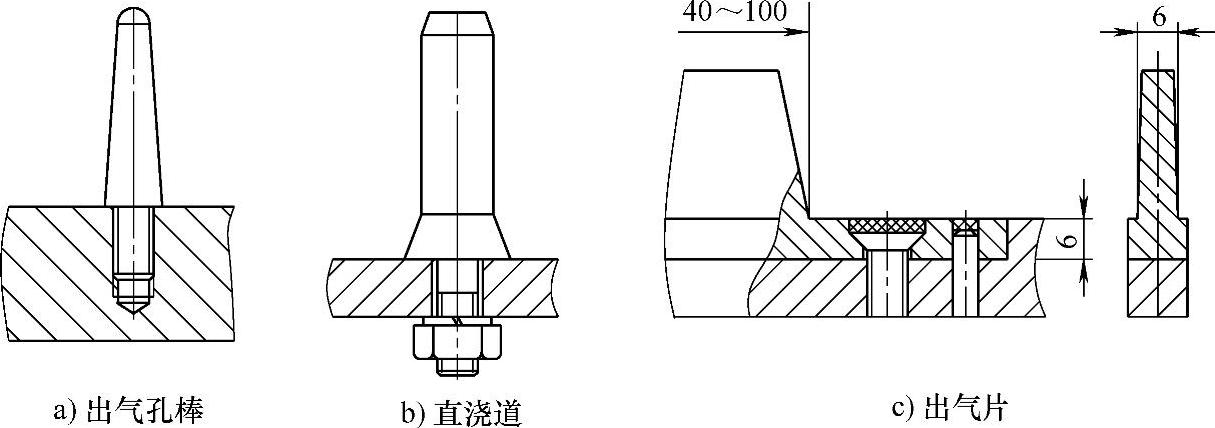

图2-263 上小、下大的出气孔、直浇道、出气片模样的固定形式

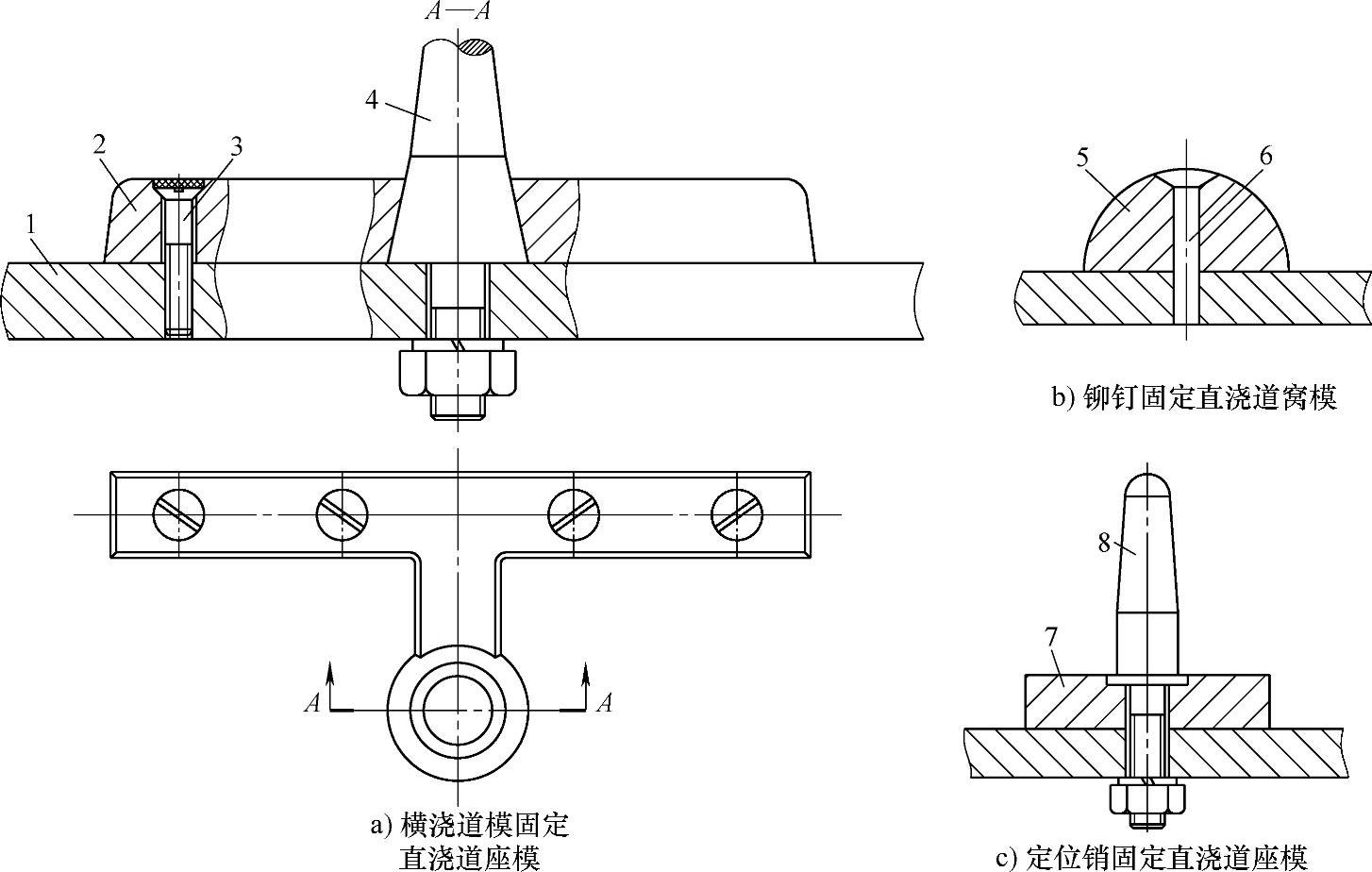

图2-264 浇道模样固定形式(www.daowen.com)

1—模底板 2—横浇道模 3—螺钉 4—直浇道 5—直浇道窝模 6—铆钉 7—直浇道座模 8—定位销钉

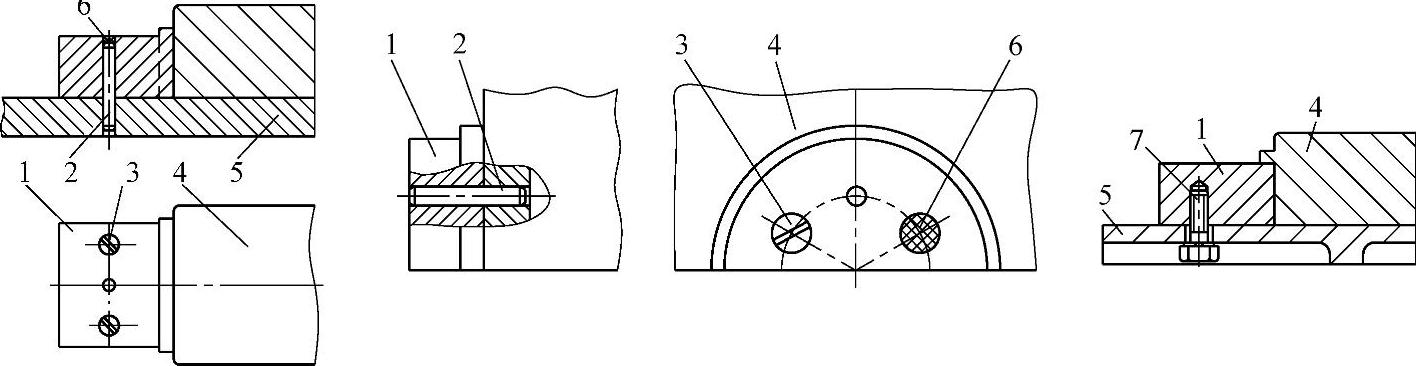

图2-265 水平芯头安装实例

1—芯头模样 2—定位销 3—沉头螺钉 4—铸件模样 5—模底板 6—填料 7—螺钉

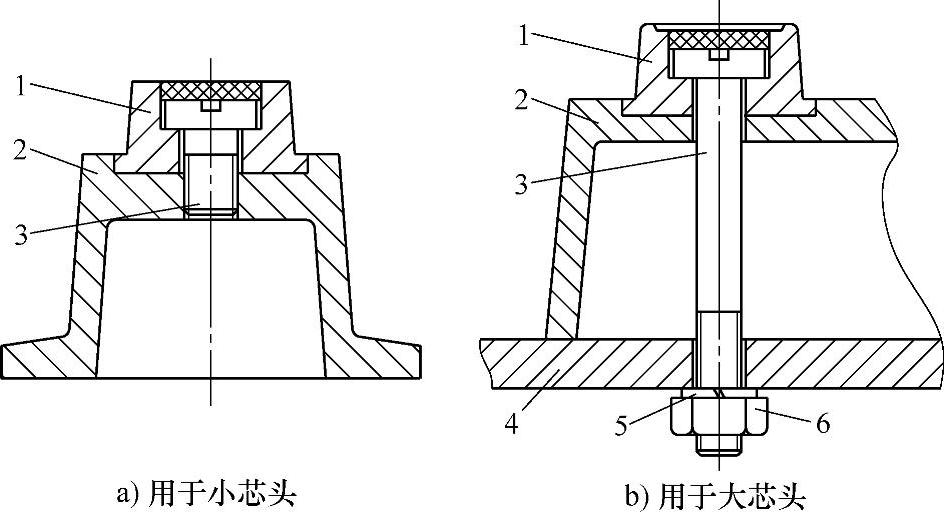

图2-266 垂直芯头安装实例

1—芯头 2—模样 3—圆柱头螺钉 4—模底板 5—弹簧垫圈 6—螺母
