（1）制定模样在模底板上的安装形式时，不宜只局限于通常采用的平放式 模样在模底板上的安装形式广泛采用平放式，也就是将模样平放在模底板上，模底板不必挖槽，如图2-258a、b所示，都是尽量利用模样外凸缘、壁厚处或设计的内凸台来紧固，比较方便。但当模样上有低于分型面以下的凹坑，或分型面处有圆角，或模样高度太小而无法安装时，就应改用在模底上挖槽的嵌入式，将模样下部或整个凹模样嵌入模底板中，并通过紧固件与模底板紧固，如图2-258c、d、e所示。

（2）模样在模底板上采用定位销定位时，其定位销数量一般不宜少于两个，但也不可太多；两定位销距离不宜太近 模样在模底板上常采用定位销定位，以防止模样因螺钉松动而错位。定位销数量，对平放式的模样，每块模样上定位销的数量最少是两个，因为如果只用一个定位销，螺钉松动，模样就会错位；但定位销最多也不宜超过四个；对于嵌入式装配的模样，则根据嵌入情况，可以适当减少或不用定位销。定位销在模样上的位置，一般选择在模样高度较低处，并尽量使两定位销距离远一些。它可以穿过模样装配在模底板上（见图2-259a），也可以穿过模底板装配在模样上（见图2-259b）。定位销常采用圆柱销，其尺寸见表2-71～72。当模样与模底板的连接需要经常拆卸时，模样和模底板与定位销间的配合应当一方为过盈配合，另一方为间隙配合。当模样和模底板连接不经常拆卸时，则均采取过盈配合。对常拆卸的也可采用圆锥销，此时的圆锥销最好从模样上往模底板方向插入，以免造型过程中因振动而脱落。

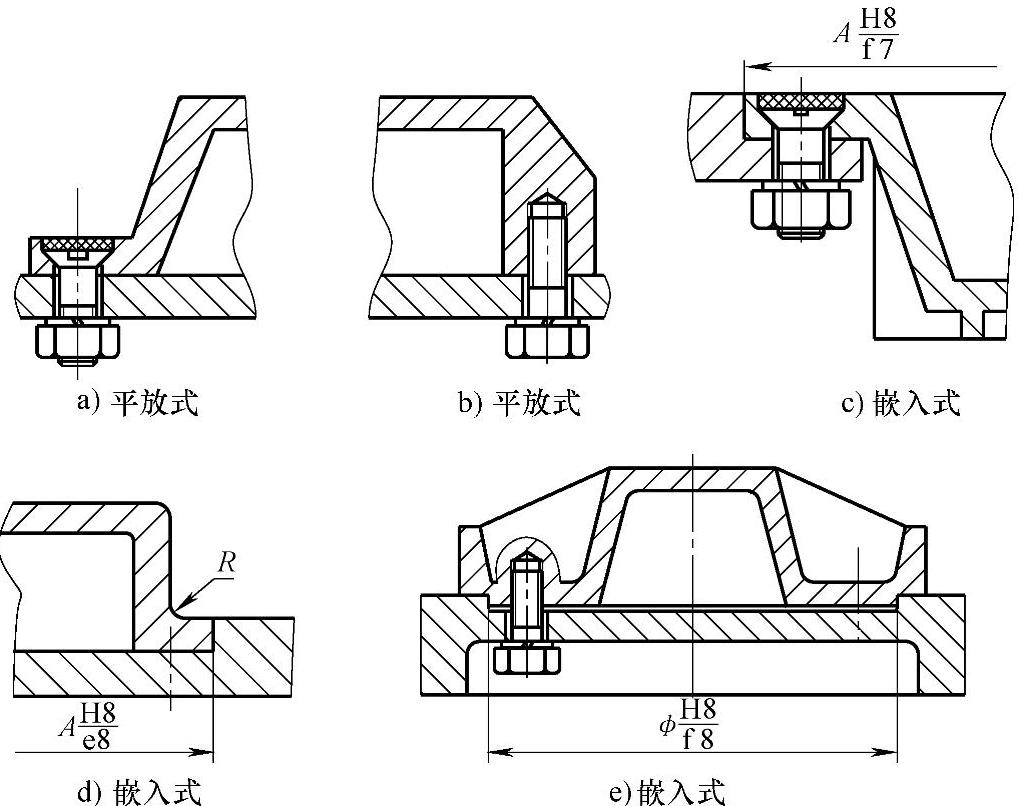

图2-258 模样在模底板上的安装形式

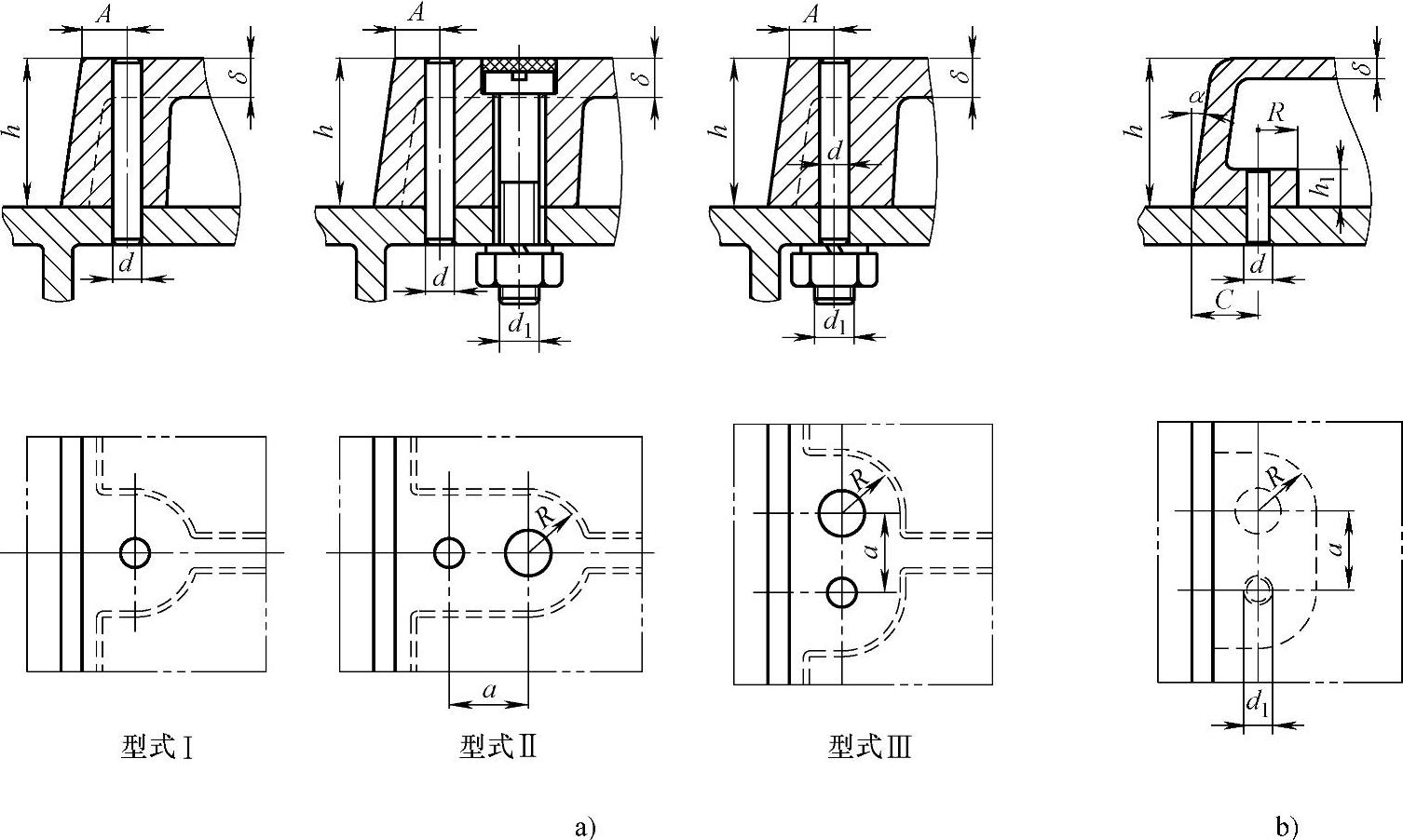

图2-259 模样在模底板上的定位形式

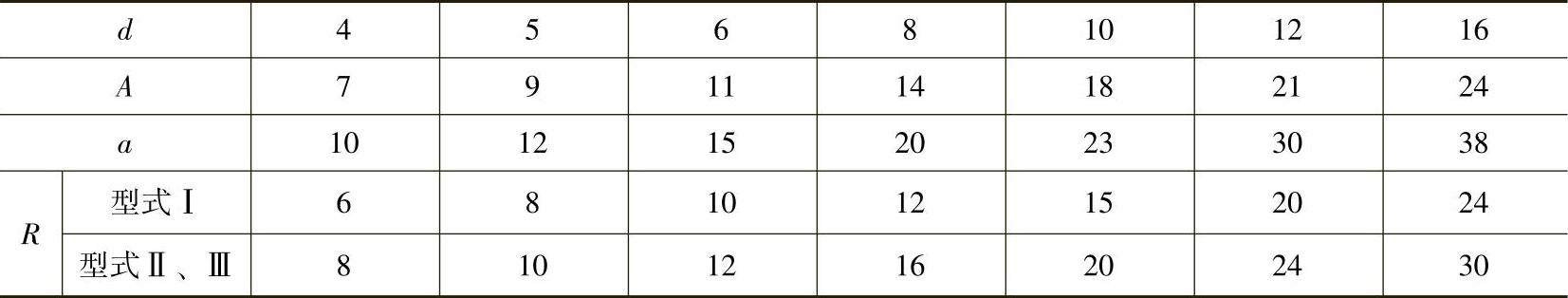

表2-71 定位销穿过模样装配在模底板上的尺寸（参见图2-259a）（单位：mm）

注：1.本表数据用于模样壁厚δ=6～20mm，h＜6δ的情况下。

2.尺寸δ根据外围平均尺寸选取。

表2-72 定位销穿过模底板装配在模样上的尺寸（参见图2-259b）（单位：mm）

注：1.本表数据用于模样壁厚δ=6～20mm，h＜6δ的情况下。

2.尺寸δ根据外围平均尺寸选取。

（3）不可忽视单面模板的上、下模样如何才能准确定位 单面模板的上、下模样必须准确定位，才能保证铸件不致产生错边缺陷。为此，必须找准定位基准。通常上、下砂型是以模板上定位销和导向销为基准的，因此单面模板上、下模样在模底板上的定位也必须依靠这一基准定位。一般取定位销的中心线以及定位销和导向销中心线的连线为定位的垂直基准线和水平基准线。也可以在两定位销中心连线的中点作垂直线为辅助垂直基准线。因而装配图上模样在模底板上的定位尺寸都应以这些基准进行标注。生产中常采用配钻、配铰的加工方法来保证装配精度。

（4）不可忽视模样在模底板上的紧固方法 模样常用螺钉、螺栓、定位销或过盈配合以及铆钉紧固在模底板上。通常有以下三种方法，其中用螺钉紧固时有上固定法和下固定法两种。

1）上固定法：螺钉或螺栓穿过模样从上面紧固在模底板上（参见图2-260），这种固定法优点是螺钉孔位置便于选择、模底板钻孔时可以利用模样当钻模进行配钻、安装时紧固、调整简便。缺点是模样上钻有沉头座孔，模样工作表面被损坏，安装后必须用金属或塑料填平。其尺寸见表2-73。

2）下固定法：螺钉通过模底板，从底面把模样紧固在模底板上（参见图2-261），其优点是模样工作表面不受损坏，缺点是模样上要攻螺纹；而模底板上要钻通孔，常受模底板下面肋条的限制，安装操作困难。一般用在模样较高的情况下。其尺寸见表2-74。

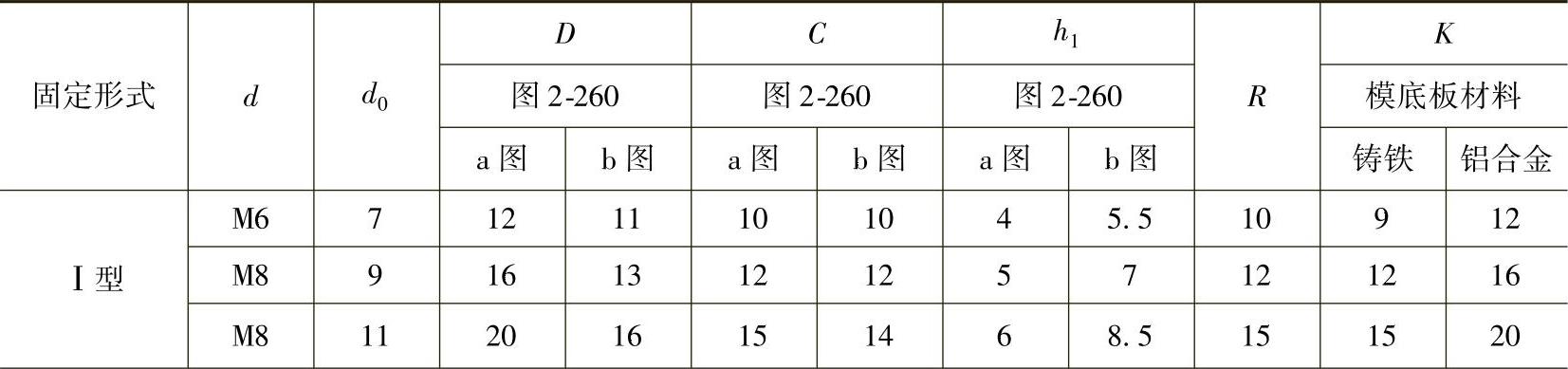

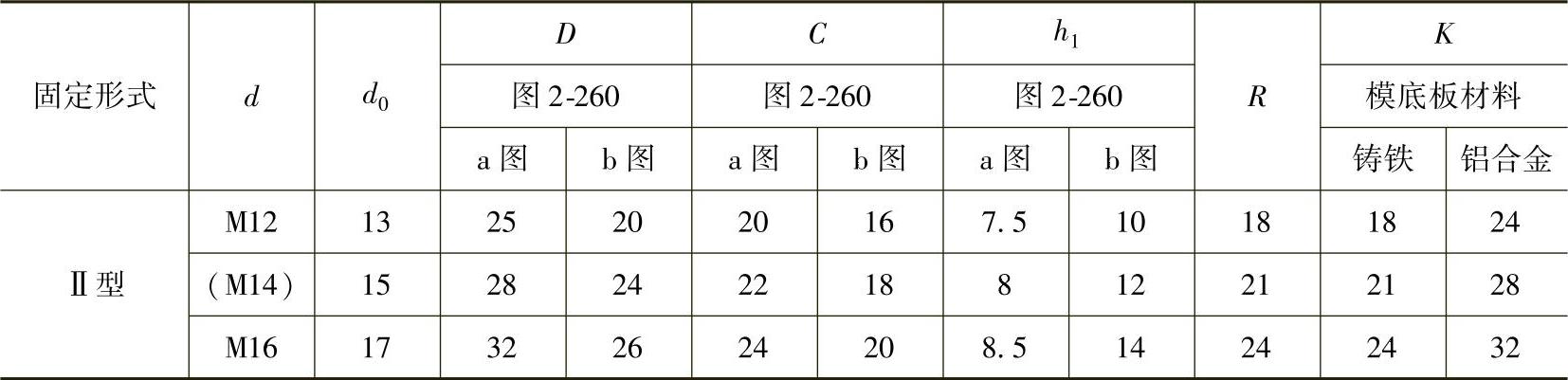

表2-73 用沉头螺钉、圆柱头螺栓将模样紧固在模底板上的尺寸（参见图2-260） （单位：mm）

(www.daowen.com)

（续）

注：1.螺栓直径建议采用d=（0.8～1.2）δ。

2.模样壁厚按模样外围平均尺寸选取。

3.括号中数据尽可能不采用。

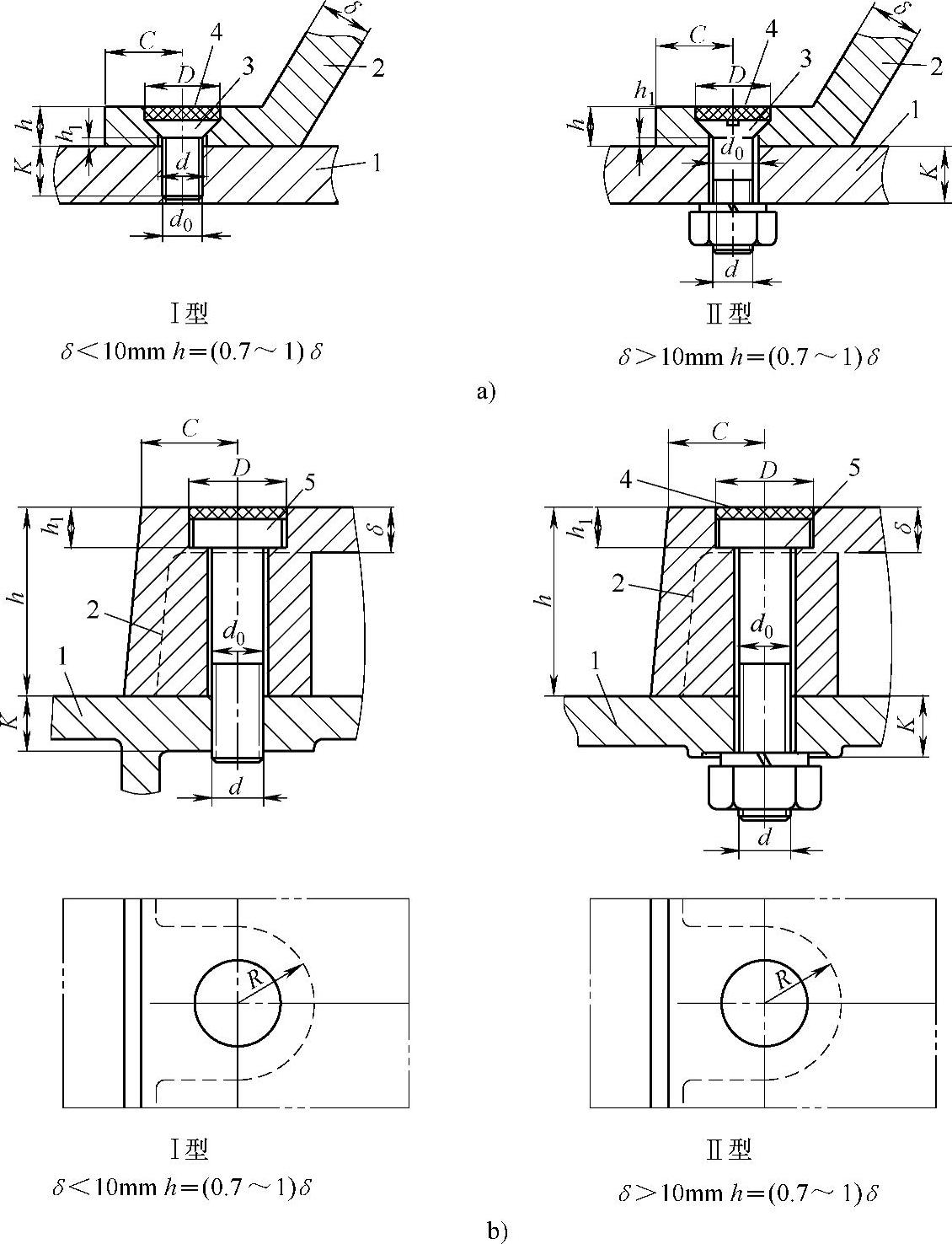

图2-260 用沉头螺钉、圆柱头螺栓将模样紧固在模底板上

1—模底板 2—模样 3—沉头螺钉 4—填料 5—圆柱头螺栓

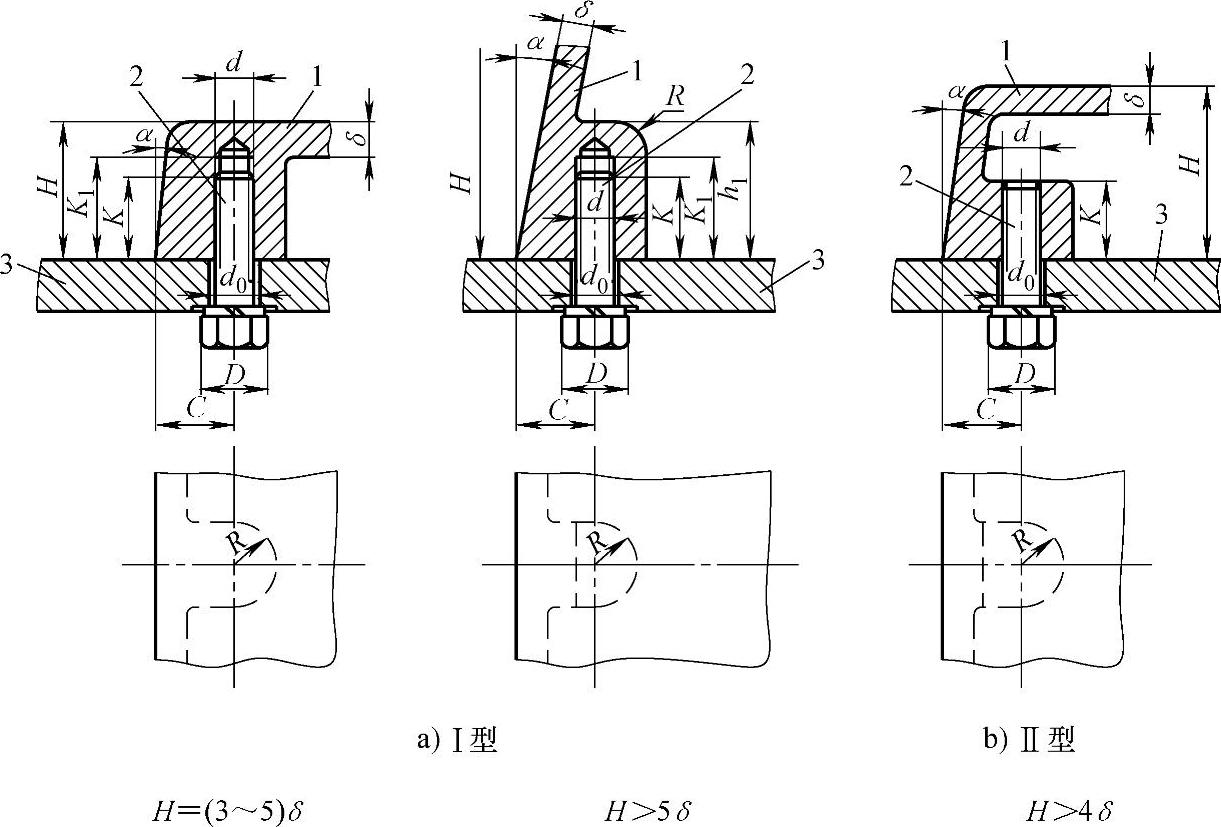

图2-261 用螺钉从底面将模样紧固在模底板上

1—模样 2—螺钉 3—模底板

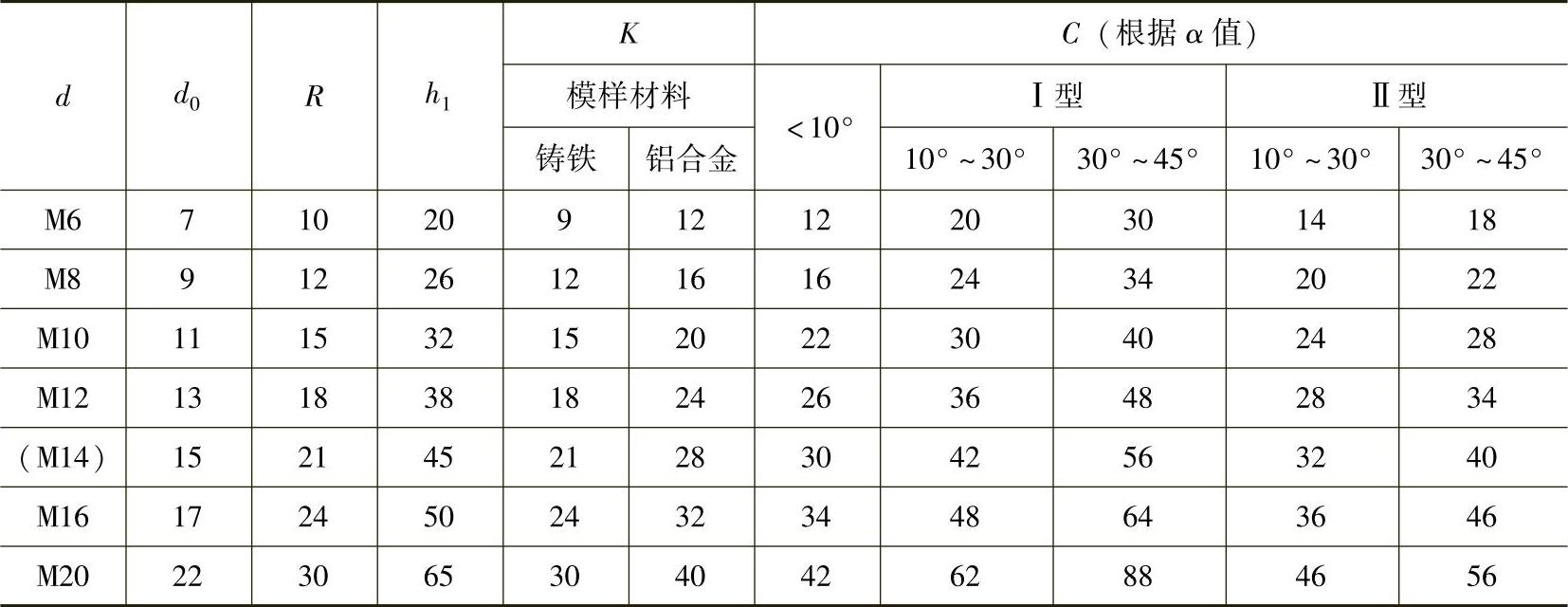

表2-74 用螺钉从底面将模样紧固在模底板上的尺寸（参见图2-261） （单位：mm）

注：1.K_l=K+（3～8）mm。

2.螺钉直径建议采用d=（0.8～1.2）δ。

3.模样壁厚δ按模样外围平均尺寸选取。

4.括号中数据尽可能不采用。

3）对于小型模样或高度较低的模样可用销子以过盈配合或用铆钉铆接来加以紧固。
