铸件优化技巧:避免便于起模的禁忌错误

时间:2023-06-15 理论教育 版权反馈
【摘要】:图2-1 带肋铸件及其改进图2-2带凸台铸件及其改进图2-3 带突出部分铸件及其改进铸件外侧壁上通常不宜有凹入部分,或与起模方向相反的结构斜度 铸件外侧壁上有凹入部分或与起模方向相反的结构斜度,必然妨碍起模和增加造型难度。图2-4a所示为轮毂的原设计,由于铸件侧面凹进去的部分接近凸缘(法兰),需要一个圆环形砂芯来铸出轮毂的外部;需要增设八根加强肋来加固轮毂,以确保其具有良好的工作性能。

铸件优化技巧:避免便于起模的禁忌错误

(1)制订零件铸造工艺时,不可忽视对铸造零件结构进行审查 制订零件铸造工艺时,必须对生产的零件图的结构进行审查、分析,其目的:一是由于零件设计者往往只注重零件的功用,而忽视了铸造生产工艺要求,借此可发现结构不合理之处,通过协商,在保证使用要求的前提下加以改进;二是在零件结构定型条件下,查明铸造过程中可能会出现的主要缺陷和问题,便于在工艺上采取措施,予以防止。

(2)铸件上的肋、凸台、突出部分不应使造型中出现很多活块,或使砂芯数量增加 铸件壁上的肋(见图2-1a、c)、凸台(见图2-2a、c)和突出部分(见图2-3a)等,大都妨碍起模,为此,机器造型中不得不增加砂芯;手工造型中也不得不把这些妨碍起模的肋、凸台、突出部分等制成活动模样(活块)。无论哪种情况,都增加造型(制芯)和模具制造的工作量,而且肋、凸台、突出部分的位置精度也常有一定降低。如果能将肋、凸台、突出部分改成图2-1b、d、图2-2b、d和图2-3b所示的结构形状,就有助于方便起模,简化造型工艺。

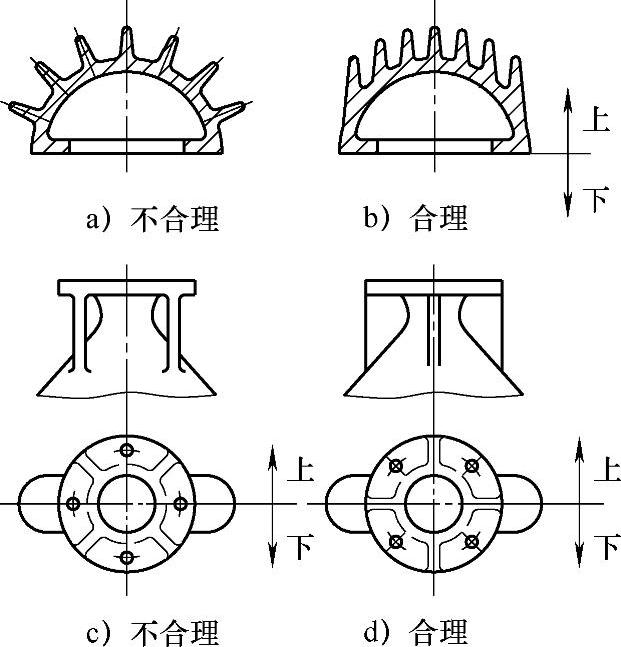

图2-1 带肋铸件及其改进


图2-2带凸台铸件及其改进


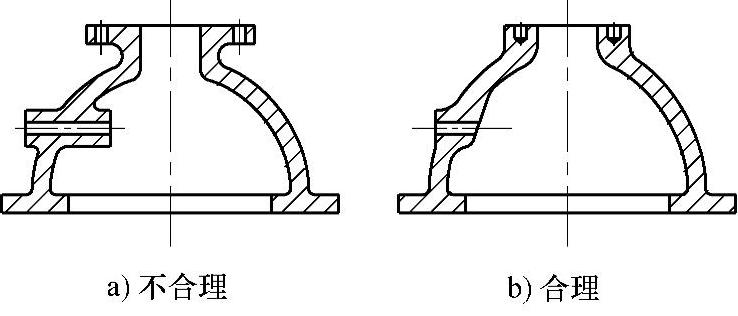

图2-3 带突出部分铸件及其改进

(3)铸件外侧壁上通常不宜有凹入部分,或与起模方向相反的结构斜度 铸件外侧壁上有凹入部分或与起模方向相反的结构斜度,必然妨碍起模和增加造型难度。图2-4a所示为轮毂的原设计,由于铸件侧面凹进去的部分(也具有与起模方向相反的结构斜度)接近凸缘(法兰),需要一个圆环形砂芯来铸出轮毂的外部;需要增设八根加强肋来加固轮毂,以确保其具有良好的工作性能。如果将铸件结构改进为图2-4b所示形状,即去掉原设计需要环形砂芯才能铸出的凹进去部分,改为将轮毂变成圆锥形,既增加了轮毂本身的强度和刚性,又可省去原设计的八根加强肋。


图2-4 铸件应尽量避免外表侧凹或有与起模方向相反的斜度

1—铸件 2—内孔砂芯 3—外部侧凹砂芯
