（1）不可采用800～950℃煅烧的菱镁矿石得到的苛性镁砂作铸造型（芯）砂用原砂 镁砂是用天然菱镁矿石（MgCO₃）经高温煅烧使MgO重新结晶及烧结，再经破碎、筛选而成。菱镁石在800～950℃下煅烧即逸出全部CO₂，所得的MgO为软质多孔疏松易结块物质，叫苛性镁砂，可用作制造水泥材料，不能用于铸造。铸造用的镁砂必须是经过1550～1600℃以上的高温煅烧的所谓烧死的镁砂，因经高温煅烧后，使MgO重新结晶生成方镁石，颗粒致密坚硬，不会水化，高温使用时不再发生收缩。否则用做型（芯）砂时，因其中还含有碳酸盐杂质，加上没烧死的镁砂仍具有活性，容易水化。这些碳酸盐和水化物在金属浇注过程中会分解出气体，导致铸件易产生气孔；用做涂料时，涂层易产生龟裂。

（2）不可忽视用作型（芯）砂原砂的镁砂的化学成分和灼烧减量指标 镁砂的主要成分是MgO。纯镁砂的熔点为2800℃，由于菱镁矿中常含有Ca、Fe、Mn等的同晶碳酸盐，因此镁砂中常含有SiO₂、CaO、Fe₂O₃等杂质，会降低镁砂熔点，恶化镁砂在铸造中的使用性能，因此用作型（芯）砂原砂的镁砂除应采用烧死的镁砂以外，对其化学成分的含量也有限制。国内可用作型砂原砂的主要镁砂的化学成分及灼烧减量指标见表1-62。

（3）不可忽视用镁砂作原砂配成型（芯）砂的主要用途及其基本配方 镁砂属碱性耐火材料，不与氧化铁或氧化锰发生化学作用，因而可用作大型高锰钢铸件用型（芯）砂的原砂及涂料、涂膏，对于铸造过程中热应力很大的砂型（芯），也可采用镁砂。表1-63是用于干型的以镁砂作原砂的型（芯）砂配方及其性能。

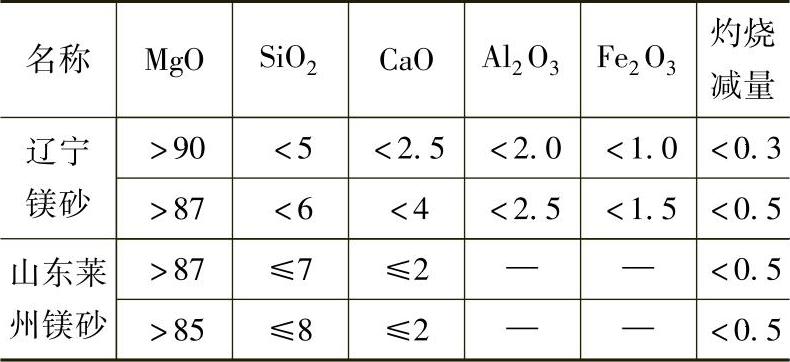

表1-62 国内镁砂的化学成分及灼烧减量指标（质量分数，%）(www.daowen.com)

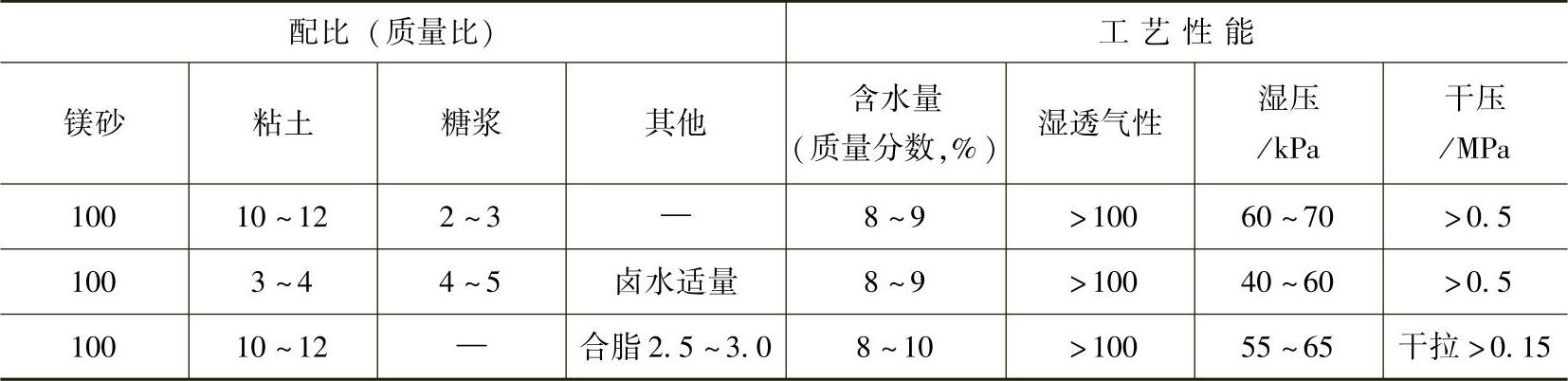

表1-63 镁砂型（芯）砂的配方及工艺性能
