（1）不可忽视塔油粘结剂的来源及技术指标 塔油亦称妥尔油，也叫松浆油或纸浆油，是木材（松木类）造纸过程中的副产品，主要含有脂肪酸、松香酸和不皂化物。其中各成分的质量比因原料和加工工艺不同而在一定范围内波动。以某造纸厂的原塔油为例，其组成为：脂肪酸38.3%、松香酸50.7%、不皂化物11.0%，其中，松香酸主要含有松脂酸、右旋海松脂酸等，它们的通式是C₂₀ H_n O₂（式中n=28、30、32、34）。将原塔油用作铸造芯砂粘结剂，是将原塔油经过进一步蒸馏、酯化和稀释制成的。一般是在反应釜内加入甘油和氧化锌催干剂进行酯化反应。由于甘油的加入使松脂酸的羧基—COOH与甘油的羟基—OH作用生成羧酸酯，使松脂酸的分子增大，并提高了其硬化反应的能力。稀释时采用200号汽油或煤油，溶剂油用量以20%～25%为宜。所得塔油粘结剂是呈黑褐色的油状液体，其技术指标如表1-53所示。

（2）不可忽视曾成功使用过的塔油砂配方 曾成功使用的塔油砂配方实例见表1-54。可知：对复杂砂芯，为得到足够高的干拉强度，塔油粘结剂的加入量一般为砂质量的3.5%～4.5%。塔油砂中加入膨润土和水，使干拉强度大幅下降；加入糊精、糖浆以及面粉，干拉强度变化不大，湿压强度稍有提高，但塑性明显提高；如要求芯砂湿压强度达到10kPa以上，又要求有较好干强度，需将膨润土与水溶性有机粘结剂同时使用。塔油砂虽然可得到较高干强度，但稍显脆性，因此，只比较适合制作Ⅱ、Ⅲ级砂芯。

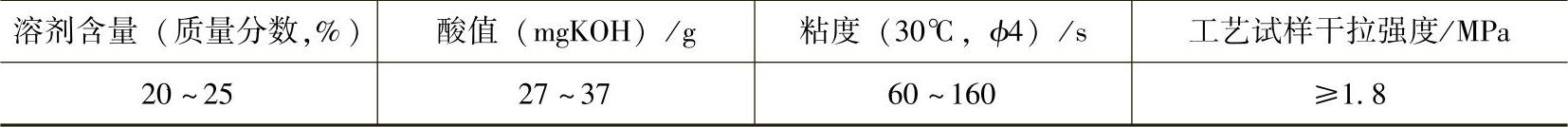

表1-53 塔油粘结剂的技术指标

注：工艺试样配方：ZBS标准砂2000g、塔油粘结剂60g；混砂时间8min；烘干工艺：（220±5）℃，60min。(www.daowen.com)

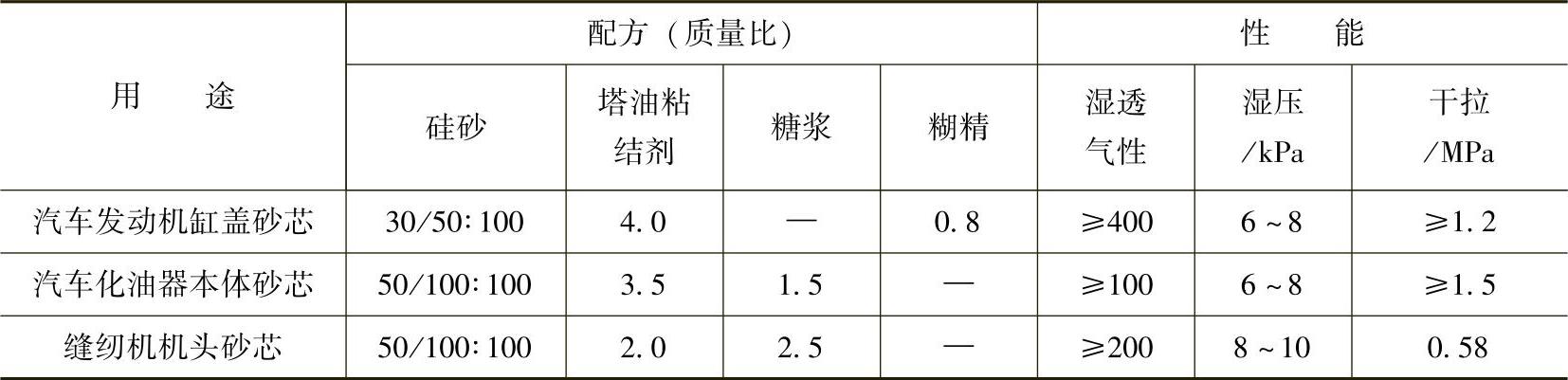

表1-54 塔油砂的配方实例

（3）不可否认木渣油是塔油的同类产品 铸造芯砂用粘结剂有命名木渣油的，据称来源于松木纸浆废液，实质上应是造纸工业未获取塔油前更初期的副产品。因此，用作铸造芯砂粘结剂前不能立即酯化，而要比生产塔油粘结剂进行更多的处理，其工艺流程为：黑液→加酸→中和→洗涤→分层→酯化→蒸馏→聚合，才能制成木渣油粘结剂。其使用性能类似塔油粘结剂。
