（1）不宜忽视混制水玻璃砂时的加料顺序 水玻璃砂可使用各种混砂机混制。其加料顺序视配方组成而定。如果只有水玻璃，则为先加砂（新砂或旧砂）再加水玻璃；如果有膨润土等粉状材料，则可以有两种加料顺序：

1）加砂和膨润土等粉状材料混匀，再加水玻璃等。

2）加砂和水玻璃等水溶性液态材料，快速混匀，再加膨润土等粉状材料。

有试验认为：同一配方，后一种加料顺序得到的湿压强度高些。如果配方组成中有柴油或重油，则柴油等宜在最后加入。

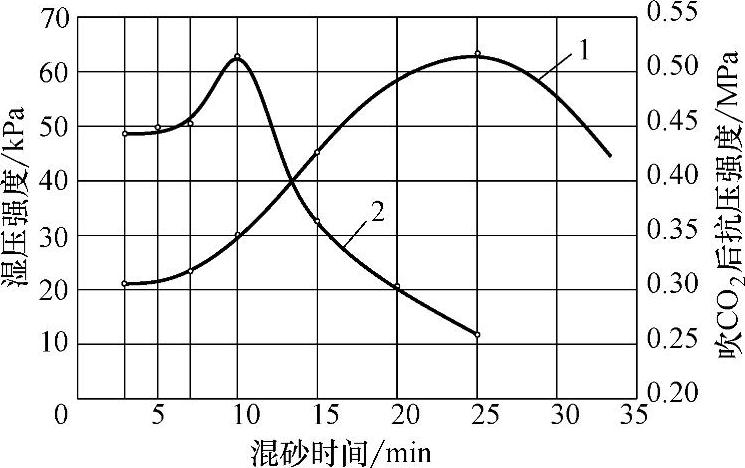

图1-29 混砂时间对水玻璃砂湿压强度和吹CO₂硬化后强度的影响

1—湿压强度 2—吹CO₂硬化后的抗压强度

注：1.配方：七颗树砂100、粘土5、水玻璃（M=2.2～(www.daowen.com)

2.4）6、质量分数为10%的NaOH水溶液1。

2.混砂：干混2～4min，再将混合液加入混碾。

（2）水玻璃砂的混砂时间不宜太长，混好的砂不宜敞着贮放 水玻璃砂混砂时间应尽量短，混匀即可，否则对其湿压强度和硬化后的强度（见图1-29和图1-30）以及可使用时间影响很大。通常使用低模数水玻璃或加有氢氧化钠液或粘土时，混砂时间可以稍长（见图1-29）；使用模数高的水玻璃，混砂时间应短（见图1-30）。采用碾轮式混砂机混砂，一般湿混时间为2～10min。混好的砂最好放在有盖的容器中，或者用湿的麻袋盖严实，以免砂中的水分蒸发和砂中水玻璃与空气中的CO₂接触，导致贮放的砂的表层因硬化而失效。

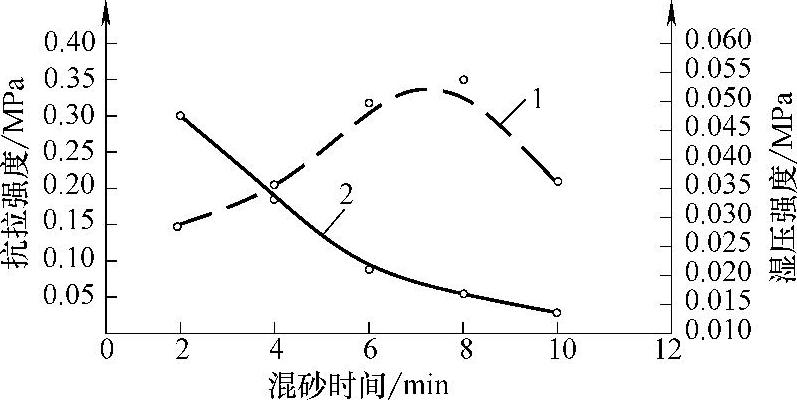

图1-30 混砂时间对M=2.8水玻璃砂湿压强度和吹CO₂硬化后强度的影响

1—湿压强度 2—抗拉强度
