（1）不应忽视CO₂硬化水玻璃砂对原砂品种有很强的适应性CO₂硬化水玻璃砂尽管其所用粘结剂水玻璃为碱性，但它对原砂品种的适应性很强，如中性砂、碱性砂、酸性砂。硅砂、锆砂、石灰石砂、铬铁矿砂、镁砂、橄榄石砂、刚玉砂等均可采用水玻璃作粘结剂。

（2）CO₂吹气硬化水玻璃砂用硅砂的含水量不宜高于0.5%水玻璃中含有50%～60%的水分，如果硅砂中含有较多的水分，则会使水玻璃的含水量过多，将不能保证水玻璃砂型（芯）的硬化速度和强度。因此，硅砂的含水量宜控制在≤0.5%。图1-26表示水玻璃砂中含水量与干拉强度的关系。水玻璃的加入量为7%、5%、3%时，其强度最大值依次出现在含水量4%、3%和2%左右，如果铸造厂采用的水玻璃加入量为3.5%～4.5%，则水玻璃砂的含水量宜控制在≤3%，而所用硅砂的含水量也只能放宽到0.5%，不宜太高。否则，由于含水量太高，不仅吹CO₂气体后，砂型（芯）硬化强度低，而且砂型（芯）放置一段时间后，常会在其表面出现类似白霜的粉状物，称之为“白霜”（特别是春季和冬季易产生），其主要成分为碳酸氢钠，严重降低该处砂型的表面强度，使浇注时易产生冲砂缺陷。

(www.daowen.com)

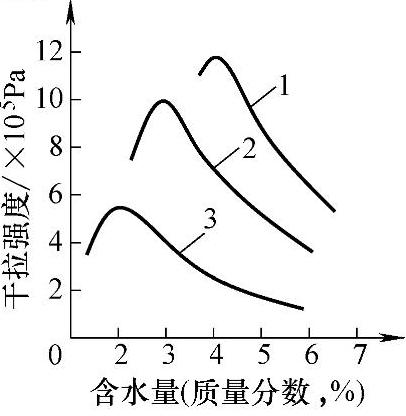

图1-26 水玻璃砂的水玻璃加入量不同时，其含水量与（干拉）强度的关系

1—7%水玻璃 2—5%水玻璃 3—3%水玻璃
