（1）不应认为水玻璃的密度和浓度之间存在严格的线性关系 水玻璃的浓度是指它的水溶液中含有固体硅酸钠（Na₂O·m SiO₂）的质量分数。而水玻璃的密度则除了其水溶液中含有的固体硅酸钠外，通常还包括商品水玻璃中含有的1%～2%可溶性盐和＜1%水不溶物。因此，水玻璃的密度和浓度之间并不存在严格的线性关系，所以用密度来反映浓度会存在着2%～3%的误差。但习惯上还是用密度来反映水玻璃的浓度。在铸造行业，除用g/cm³表示密度外，更习惯于用波美度表示。20℃的水玻璃波美度°Be与密度ρ的换算式为：ρ=144.3/（144.3-波美度）；波美度=144.3-144.3/ρ。

（2）不可忽视水玻璃中存在的水不溶物和可溶性盐的危害 水不溶物和可溶性盐是水玻璃的两大类杂质。水不溶物的存在，不仅降低了水玻璃的实际含量，而且会破坏水玻璃粘结剂膜的连续性和均匀性，使水玻璃砂的强度降低。可溶性盐的存在，会使水玻璃的粘度呈几何级数增长，如图1-24所示。这是因为电解质的存在，加速硅酸的聚合，促使凝胶化，从而粘度急骤升高。这些盐有氯化钠NaCl、硫酸钠Na₂SO₄、碳酸钠Na₂CO₃等，它们对水玻璃的密度、表面张力、硬化速度、老化速度及其粘结强度都有显著不良影响。因此，应尽量降低水玻璃中水不溶物和可溶性盐的含量，通过提高水玻璃的纯度来提高水玻璃的强度。在我国，M=2.3的水玻璃，其浓度最高只可达到42%，否则会因粘度急骤升高而失去流动性和可操作性；而在国外则有50%或更高浓度的却不失良好流动性的商品水玻璃出售，很重要的原因是纯度的差别。

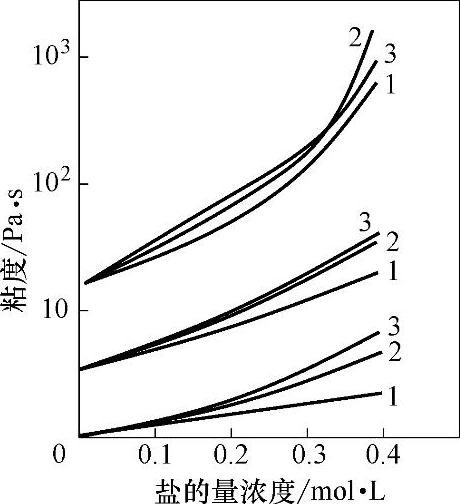

图1-24 可溶性盐对M=3.0，原始粘度不同的水玻璃粘度的影响(www.daowen.com)

1—NaCl 2—Na₂SO₄ 3—Na₂CO3

（3）型（芯）砂用水玻璃的密度或浓度不宜过大，也不宜过低 水玻璃的密度或浓度低，意味着起粘结作用的硅酸钠太少，含水量过多，不宜用作型（芯）砂粘结剂；如果密度或浓度过大，虽然含起粘结作用的硅酸钠多，但太粘稠，既不便于定量，也不利于与砂子混合，因此也不宜采用。铸造上通常采用密度为1.45～1.56g/cm³或波美度为45～52的水玻璃。模数高的水玻璃，其密度或浓度反而应低一些，以利其稳定地贮存。
