1.一般规定

1）电气检修的质量技术管理，除应符合现行国家标准、验收规范的规定外，尚应符合下列规定：

①检修电工、焊工、起重吊装工和电气调试人员等，按有关要求持证上岗。

②检修或安装和调试用各类计量器具仪器、仪表，应检定合格，在有效期内使用。

2）除设计要求外，承力建筑钢结构构件上，不得采用熔焊连接固定电气线路、设备和器具的支架、螺栓等部件；且严禁热加工开孔。

3）额定电压交流1kV及以下、直流1.5kV及以下的应为低压电器设备、器具和材料；额定电压大于交流1kV、直流1.5kV的应为高压电器设备、器具和材料。

4）电气设备上计量仪表和与电气保护有关的仪表应检定合格，当投入试运行时，应保证在有效期内。

5）变配电所的空载试运行和电气动力工程的负荷试运行，应按规范规定执行；电气动力工程的负荷试运行，依据电气设备及相关设备的种类、特性，编制试运行方案或作业指导书，并应经技术主管审查批准，经确认后执行。

6）动力和照明工程的漏电保护装置应做模拟动作试验。

7）接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

8）高压电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准GB50150—2006《电气装置安装工程 电气设备交接试验标准》的规定。

9）低压电气设备和布线系统的交接试验，应符合规范的规定。

10）送至智能化变配电所变送器的电量信号精度等级应符合设计要求，状态信号应正确；接收智能化变配电所的指令应使电气工程的断路器动作符合指令要求，且手动、自动切换功能正常。

2.主要设备、材料、成品和半成品进场验收

1）主要设备、材料、成品和半成品进场检验结论应有记录，确认符合规范规定，才能在施工中应用。

2）因有异议送有资质试验室进行抽样检测，试验室应出具检测报告，确认符合规范和相关技术标准规定，才能在施工中应用。

3）依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合规范规定外，应有3C认证证书，尚应提供安装、使用、维修和试验要求、型式试验报告等技术文件。

4）进口电气设备、器具和材料进场验收，除符合规范规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。

5）经批准的免检产品或认定的名牌产品，当进场验收时，可不做抽样检测。

6）变压器、箱式变电所、高压电器及电瓷制品应符合下列规定：

①查验合格证和随带技术文件，变压器有出厂试验记录。

②外观检查时，有铭牌，附件齐全，绝缘件无缺损、裂纹，充油部分不渗漏，充气高压设备气压指示正常，涂层完整。

7）高低压成套配电柜、蓄电池柜、不间断电源柜、控制柜（屏、台）及动力、照明配电箱（盘）应符合下列规定：

①查验合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。不间断电源柜有出厂试验记录；技术文件包括型式试验报告。

②外观检查时，有铭牌，柜内元器件无损坏丢失、接线无脱落脱焊，蓄电池柜内电池壳体无碎裂、漏液，充油、充气设备无泄漏，涂层完整，无明显碰撞凹陷。

8）电线、电缆：

①按批查验合格证，合格证有生产许可证编号，按《额定电压450/750V及以下聚氯乙烯绝缘电缆》标准生产的产品有安全认证标志。

②外观检查时，应包装完好，抽检的电线绝缘层完整无损，厚度均匀。电缆无压扁、扭曲，铠装不松卷。耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。

③按制造标准，现场抽样检测绝缘层厚度和圆形芯线的直径；芯线直径误差不大于标称直径的1%；常用的BV型绝缘电线的绝缘层厚度不小于表18-1的规定。

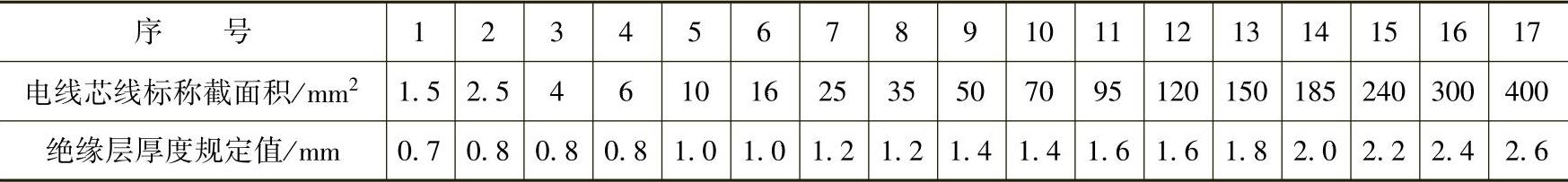

表18-1BV型绝缘电线的绝缘层厚度

④对电线、电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送有资质的试验室检测。

9）封闭母线、插接母线应符合下列规定：

①查验合格证和随带安装技术文件。

②外观检查时，防潮密封良好，各段编号标志清晰，附件齐全，外壳不变形，母线螺栓搭接面平整、镀层覆盖完整、无起皮和麻面；插接母线上的静触头无缺损、表面光滑、镀层完整。

10）裸母线、裸导线应符合下列规定：

①查验合格证。

②外观检查时，包装完好，裸母线平直，表面无明显划痕，测量厚度和宽度符合制造标准；裸导线表面无明显损伤，无松股、扭折和断股（线），测量线径符合制造标准。

11）电缆头部件及接线端子应符合下列规定：

①查验合格证。

②外观检查时，部件齐全，表面无裂纹和气孔，随带的袋装涂料或填料不泄漏。

3.工序交接确认和验证

1）架空线路及杆上电气设备维修安装应按以下程序进行：

①线路方向和杆位及拉线坑位测量埋桩后，经检查确认，才能挖掘杆坑和拉线坑。

②杆坑、拉线坑的深度和坑型，经检查确认，才能立杆和埋设拉线盘。

③杆上高压电气设备交接试验合格后，才能通电。

④架空线路做绝缘检查，且经单相冲击试验合格后，才能通电。

⑤架空线路的相位经检查确认后，才能与接户线连接。

2）变压器、箱式变电所维修安装应按以下程序进行：

①变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所。

②杆上变压器的支架紧固检查后，才能吊装变压器且就位固定。

③变压器及接地装置交接试验合格后，才能通电。

3）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）维修安装应按以下程序进行：

①埋设的基础型钢和柜、屏、台下的电缆沟等相关建筑物检查合格，才能安装柜、屏、台。

②室内外落地动力配电箱的基础验收合格，且对埋入基础的电线导管、电缆导管进行检查合格后，才能安装箱体。

③接地（PE）或接零（PEN）连接完成后，核对柜、屏、台、箱、盘内的元器件规格、型号，且交接试验合格，才能投入试运行。

4）低压电动机、电加热器及电动执行机构应与机械设备完成连接，绝缘电阻测试合格，经手动操作符合工艺要求，才能接线。

5）不间断电源按产品技术要求试验调整，应检查确认，才能接至馈电网路。

6）低压电气动力设备试验和试运行应按以下程序进行：

①设备的可接近裸露导体接地（PE）或接零（PEN）连接完成，经检查合格后，才能进行试验。(www.daowen.com)

②动力成套配电（控制）柜、屏、台、箱、盘的交流工频耐压试验、保护装置的动作试验合格后，才能通电。

③控制回路模拟动作试验合格，盘车或手动操作，电气部分与机械部分的转动或动作协调一致，经检查确认，才能空载试运行。

7）裸母线、封闭母线、插接式母线维修安装应按以下程序进行：

①变压器、高低压成套配电柜、穿墙套管及绝缘子等安装就位，经检查合格后，才能安装变压器和高低压成套配电柜的母线。

②封闭、插接式母线安装，在结构封顶、室内底层地面施工完成或已确定地面标高、场地清理、层间距离复核后，才能确定支架设置位置。

③与封闭、插接式母线安装位置有关的管道、空调及建筑装修工程施工基本结束，确认扫尾施工不会影响已安装的母线，才能安装母线。

④封闭、插接式母线每段母线组对接续前，绝缘电阻测试合格，绝缘电阻值大于20MΩ，才能安装组对。

⑤母线支架和封闭、插接式母线的外壳接地（PE）或接零（PEN）连接完成，母线绝缘电阻测试和交流工频耐压试验合格后，才能通电。

8）电缆头制作和接线应按以下程序进行：

①电缆连接位置、连接长度和绝缘测试经检查确认后，才能制作电缆头；电缆头制作后耐压试验必须合格，否则不得使用。

②控制电缆绝缘电阻测试和校线合格后，才能接线。

③电线、电缆交接试验和相位核对合格后，才能接线。

9）接地装置维修安装应按以下程序进行：

①建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认后，才能支模或浇捣混凝土。

②人工接地体：按设计要求位置开挖沟槽，经检查确认后，才能打入接地极和敷设地下接地干线。

③接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认后，才能相互焊接。

④装置隐蔽：检查验收且接地电阻合格后，才能覆土回填。

10）引下线维修安装应按以下程序进行：

①利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认后，才能支模。

②直接从基础接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露后，才能贴面砖或刷涂料等。

③直接从基础接地体或人工接地体引出明敷的引下线，先埋设或安装支架，经检查确认后，才能敷设引下线。

11）等电位联结应按以下程序进行：

①总等电位联结：对可作导电接地体的金属管道入户处和供总等电位联结的接地干线的位置经检查确认后，才能安装焊接总等电位联结端子板，按设计要求进行总等电位联结。

②辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认后，才能安装焊接辅助等电位联结端子板，按设计要求进行辅助等电位联结。

③对特殊要求的建筑金属屏蔽网箱：网箱施工完成，经检查确认后，才能与接地线连接。

12）接闪器安装：接地装置和引下线应施工完成，才能安装接闪器，且与引下线连接。

13）防雷接地系统测试：接地装置施工完成测试接地电阻应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能系统测试。

4.检修过程检验与试验

（1）绝缘电阻测试 绝缘电阻测试包括各类电气设备装置、动力、照明、电缆线路及其他必须进行绝缘电阻测试的电气装置，绝缘电阻一般应测试三次，安装或检修前、安装或检修后、调试前分别测一次。

检修过程的检验与试验，必须由具有相应资质的人员进行，检验与试验必须有技术主管认可的记录。检修过程的检验、试验是电气维修中最重要的检验试验，一般可分为自检、互检、专检和监检。

（2）接地电阻测试 接地电阻测试包括电气设备、系统的防雷接地、保护接地、工作接地、防静电接地以及设计要求的接地电阻测试，检测工作必须在接地装置敷设完毕且回填土之前进行，测试和回填必须由技术主管在场监督。

（3）电气设备、元器件通电安全检查 电气设备、元器件安装后应按层、按部位、按子系统进行通电全数检查，如开关控制相线，相线接螺口灯座的灯芯，插座左零右相上接保护零线，电气设备外壳接地（零），核对电源电压及相序等。

（4）电气设备空载试运行 成套配电（控制）柜、台、箱、盘通电试运行，电压、电流应正常，各种仪表指示应正常。

电动机及其拖动的设备应试通电空转，检查转向和机械转动有无异常情况，测试空转电流，以判定试运行是否正常，电动机空载试运行时要记录其电流、电压和温升以及噪声是否有异常撞击声响，空载试运行电动机一般为2h，记录空载电流，且检查机身和轴承的温升。变压器空载运行、检查温升、声响、电位、电压相序等应正常。

（5）高压设备及电动机调整试验记录 应由有相应资格的单位进行试验并记录。

（6）漏电断路器模拟试验 动力和照明工程的漏电保护装置应全数使用漏电断路器检测仪做模拟动作试验，应符合设计要求的额定值。

（7）发电机组应试发电 电压、电流、频率、相序应正常。

（8）电能表检定记录 电能表在安装前送有相应检定资格的单位全数检定，应有由检定单位出具的法定记录。

（9）大容量电气线路节点测温记录 大容量（630A及以上）导线、母线连接处或开关，在设计计算负载运行情况下应做温度抽测记录，采用红外线遥测温度仪进行测量，温升值稳定且不大于设计值。

（10）避雷带支架拉力测试 避雷带支架应按照总数量的30%检测，10m之内测三点，不足10m的全部检测。检测时使用弹簧秤。

（11）架空线路试验 架空线路应有详细的安装和试验记录，应有绝缘电阻、耐压试验等。

现场常用检验、试验工具及仪器见表18-2。

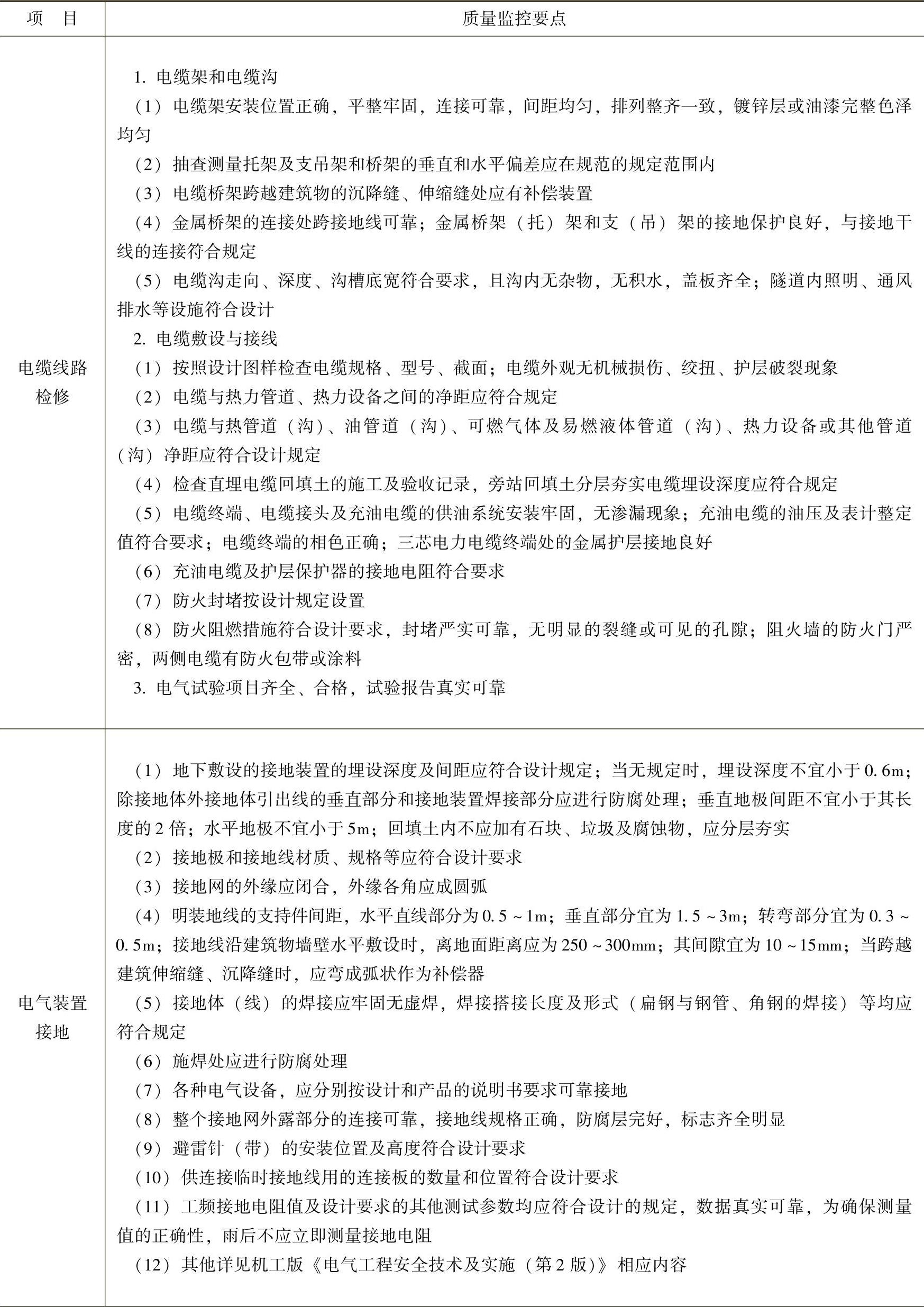

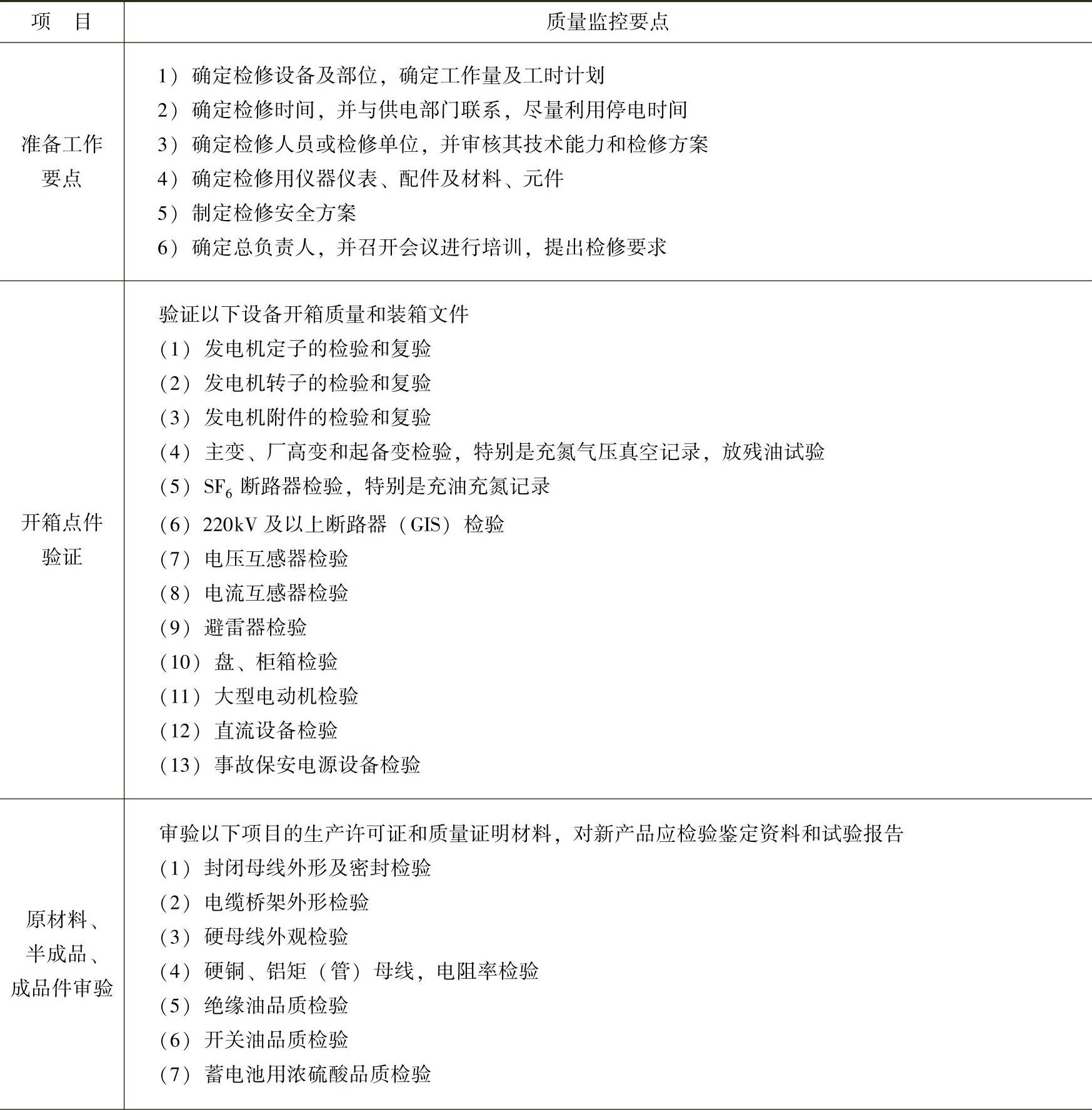

变配电所检修质量监控要点见表18-3。

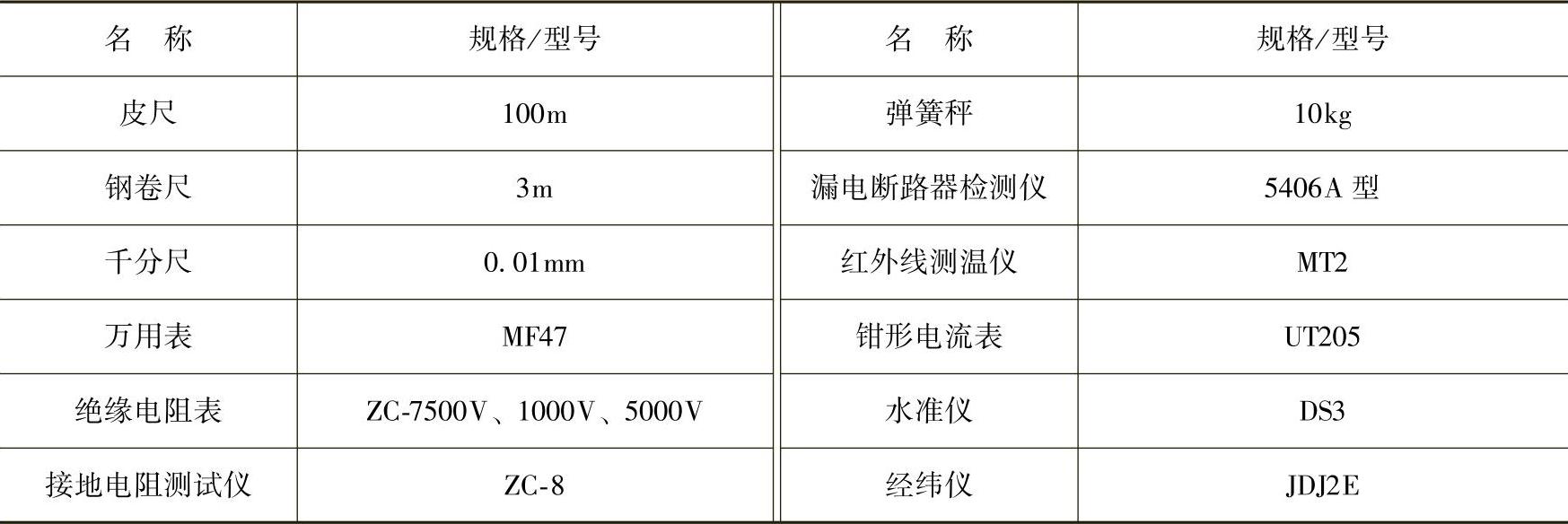

表18-2现场常用检验、试验工具及仪器

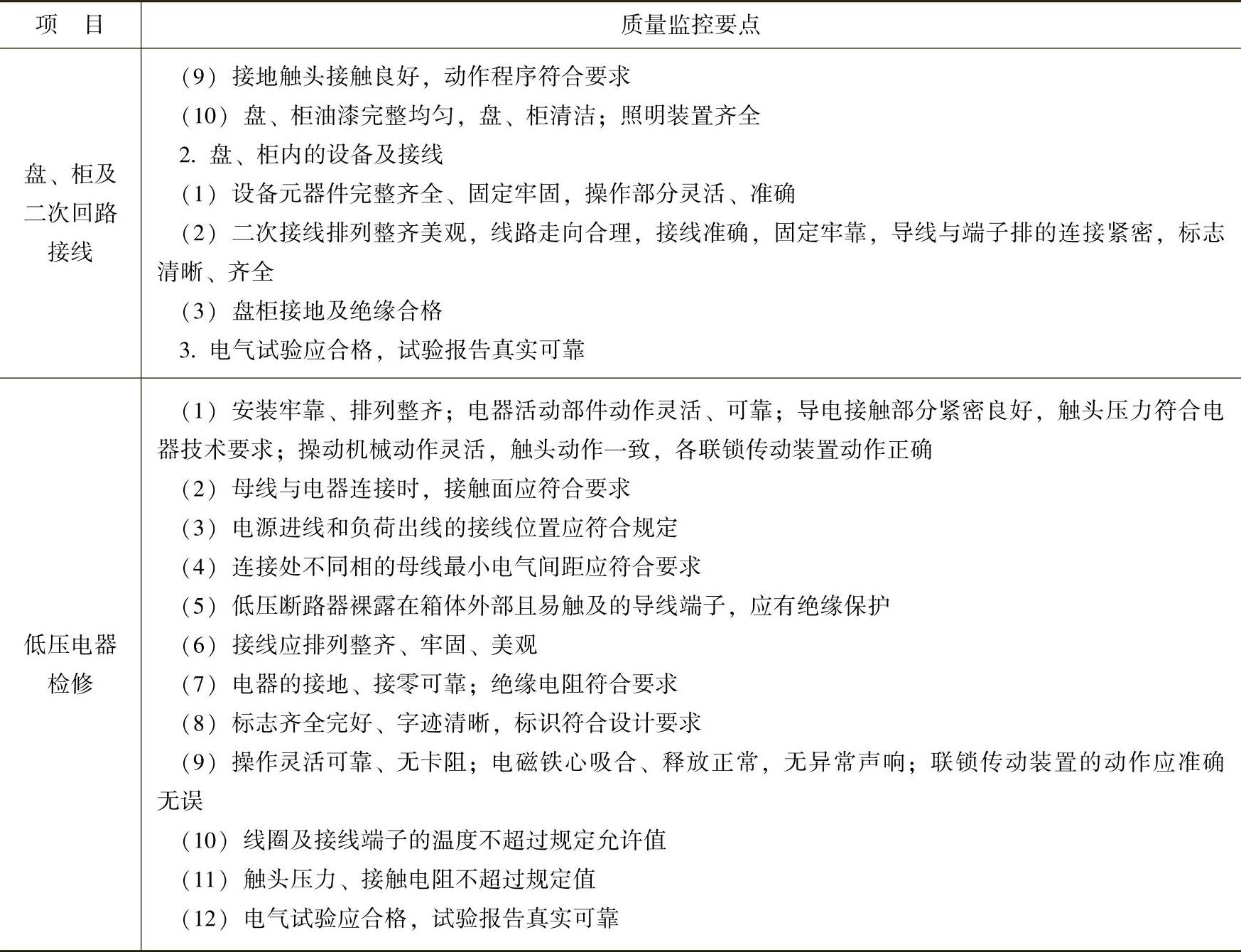

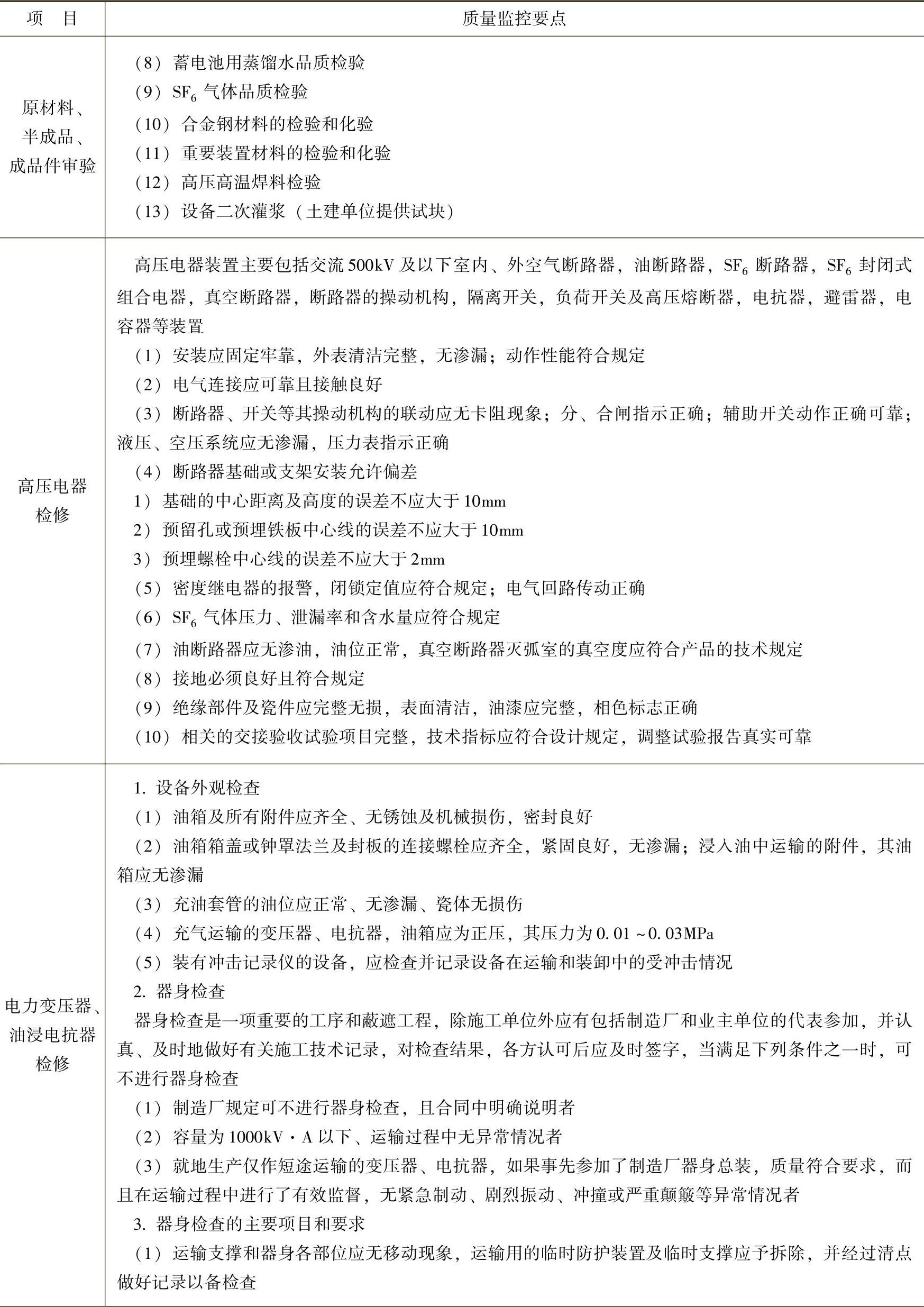

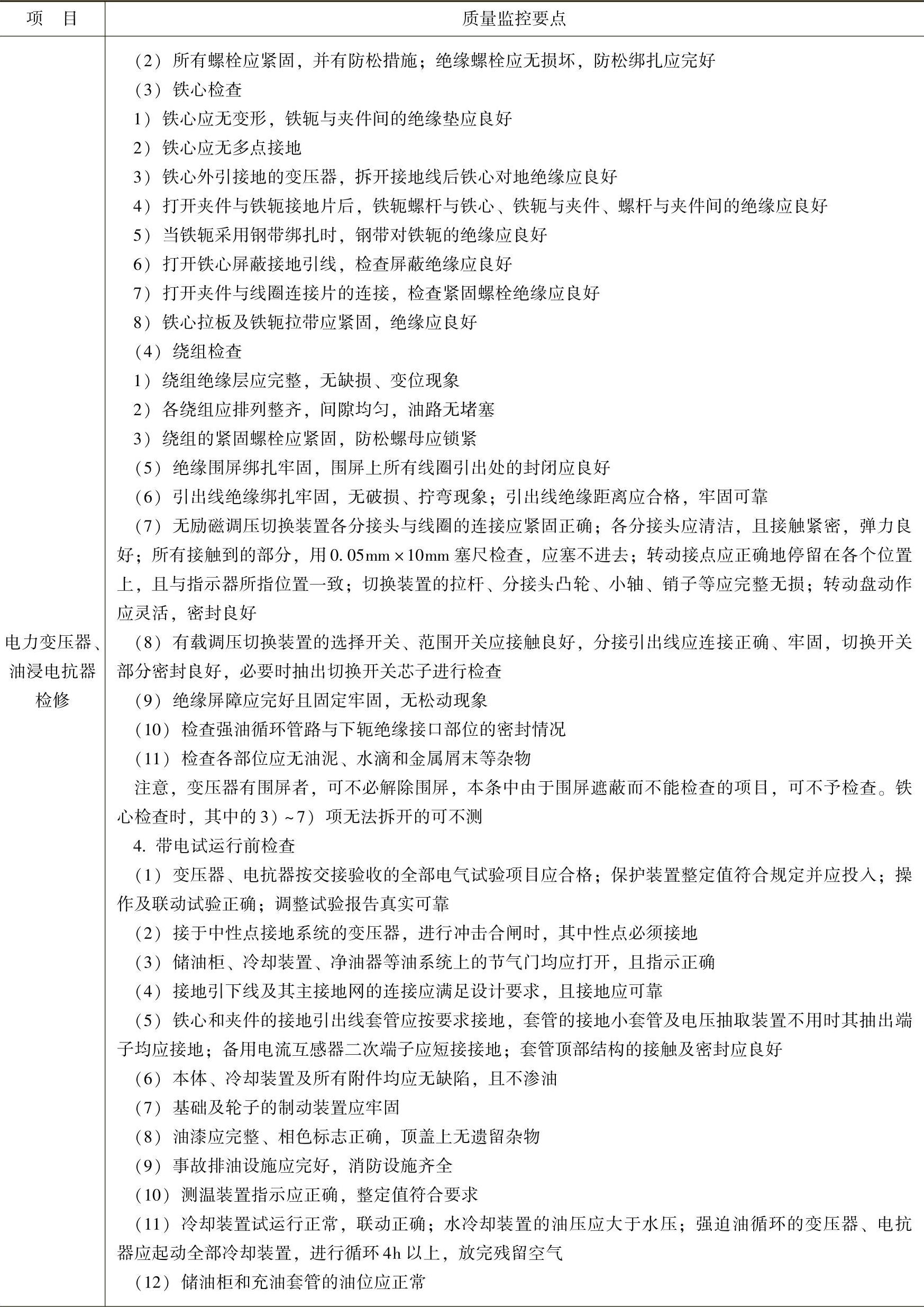

表18-3变配电所检修质量监控要点
