空气调节自动控制系统中风机的控制原理图与前述章节中电动机的控制基本相同，一般采用双速电动机直接起动或单速电动机直接起动，容量较大的采用-△起动，这里只介绍一种电动机控制原理图的另一种画法，供读者在识图中参考。图15-3是送风机-△起动控制原理图，表15-1是主要电器元件表，图中X□∶□（方框中为数字）是接线座的一种标注方法，表示接线座的序号，图中同一标注的序号是连接的。图中每一回路均用1、2…按顺序表示，并在序号的下面画出该回路接触器辅助触头或继电器触头在图中各个回路的分布情况，其中数字表示回路的序号，△表示外引接点，各表示常开触头、常闭触头。这种画法为分析电路带来了极大的方便。

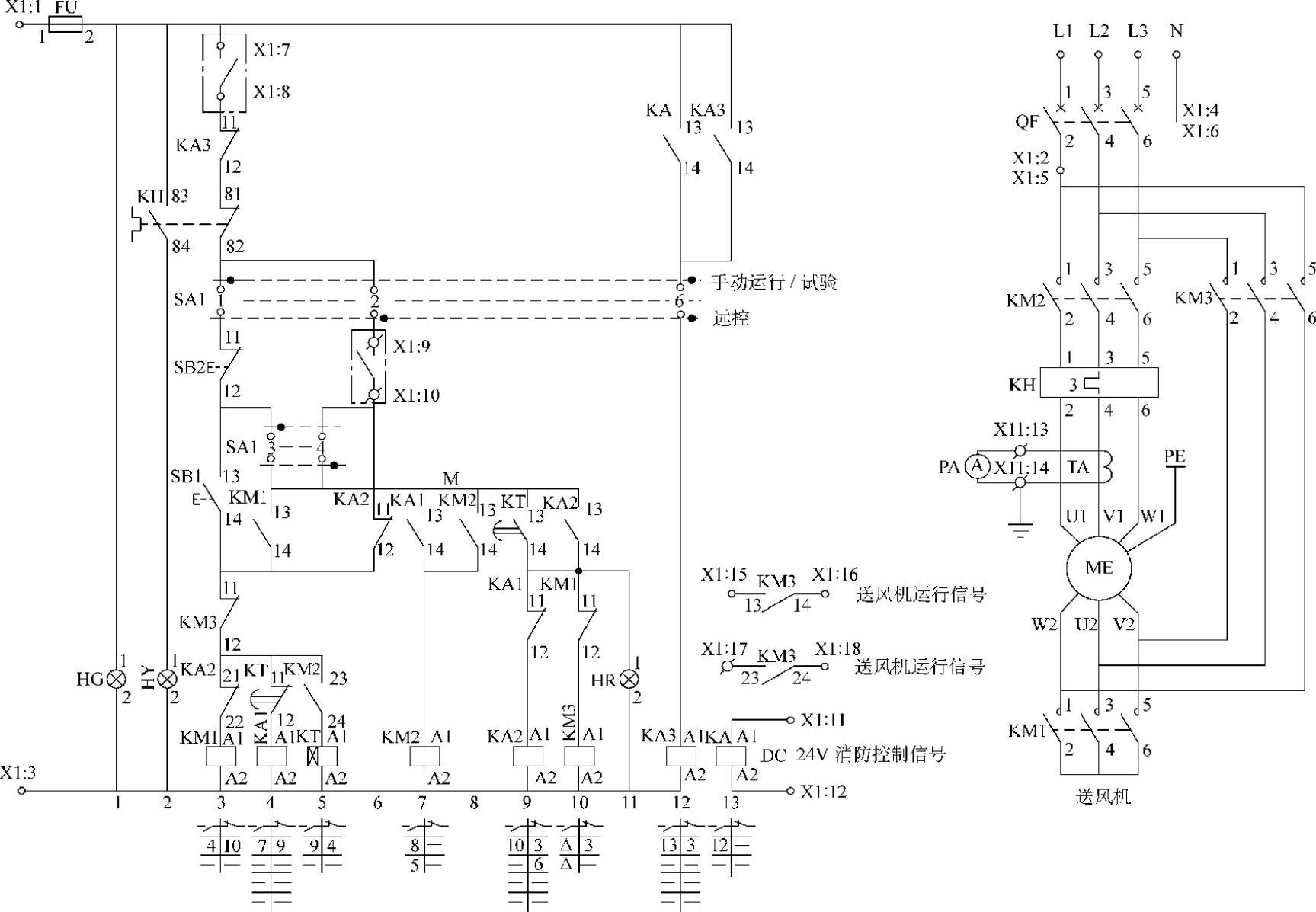

图15-3 送风机-△起动控制原理图

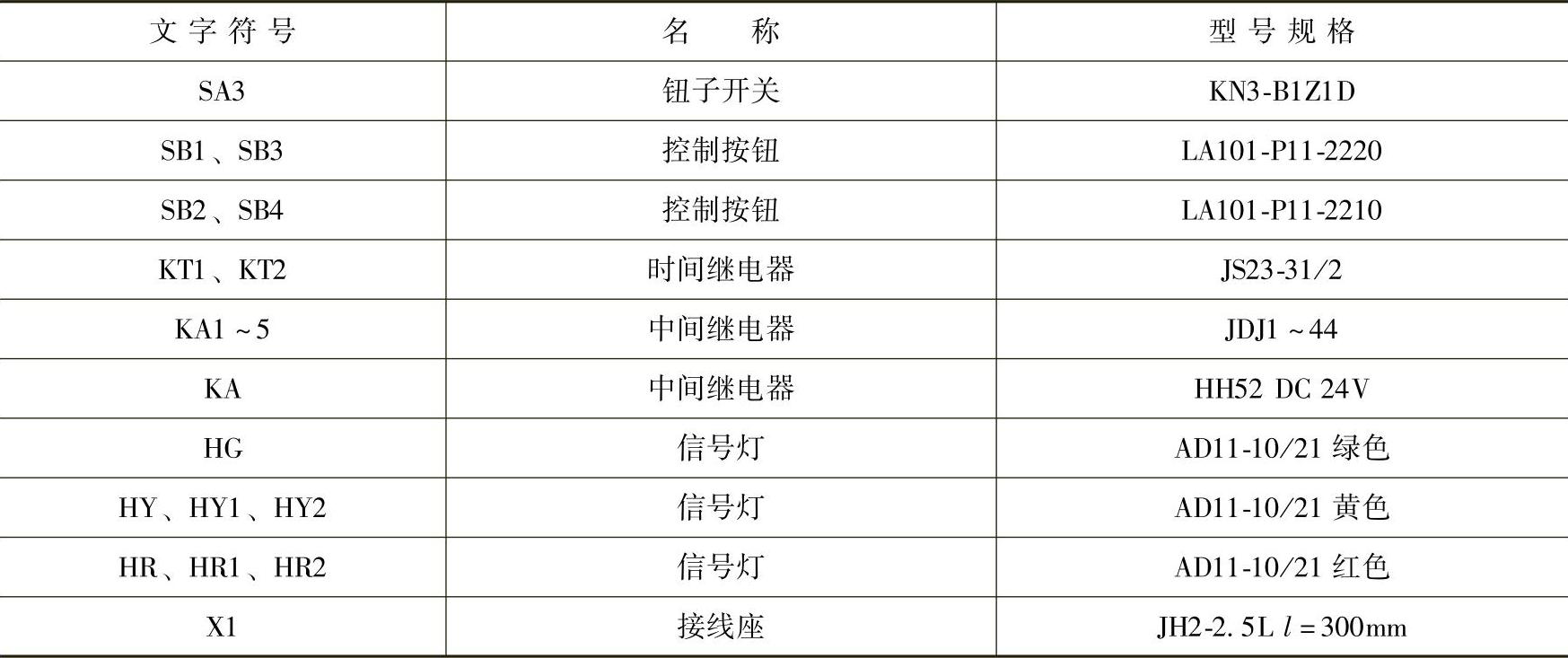

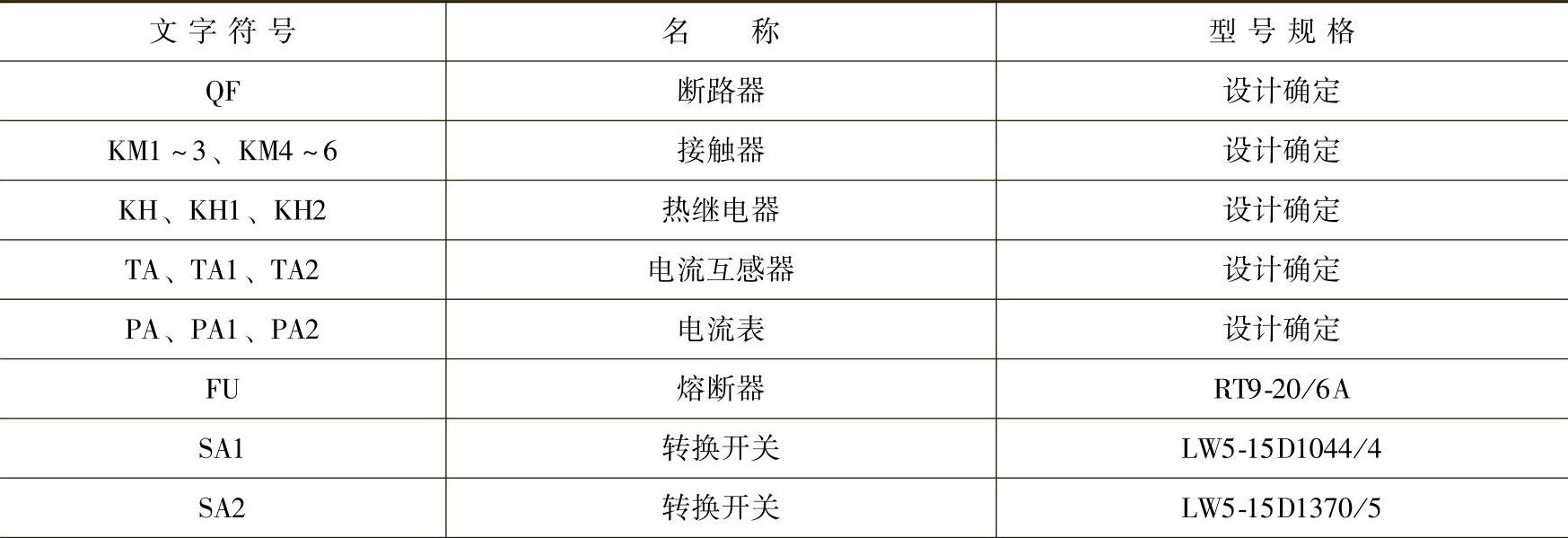

表15-1主要电器元件表

（续）

注：未注明的二次电路元件额定电压均为交流220V。

1.手动运行（SA1打在手动运行/试验上）

1）电源有电、熔断器FU完好，第一回路接通，绿色信号灯HG点亮，说明控制电源正常。

2）第三回路中，KA3（11-12）、KH（81-82）、SB2（11-12）、KM3（11-12）、KA2（21-22）均为常闭触头，接线座（X1∶7-X1∶8）是由仪表控制回路的盘管防冻信号引来的常闭触头，SA1-1手动运行中是闭合的，因此手按动SB1按钮时接触器KM1吸合，其主触点将主电路中电动机的W2、U2、V2接成星形。其辅助触点的分布使第四回路的KM1常开触头（13-14）闭合自保，使第十回路的KM1常闭触头（11-12）打开，实现KM1和KM3的互锁。

3）第四回路中，KT（11-12）为常闭，中间继电器KA1得电吸合，其触头的分布使第七回路的常开触头KA1（13-14）闭合，使第九回路的常闭触头KA1（11-12）打开。这样第七回路的接触器KM2得电吸合，电动机接成星形全电压起动。KM2触头的分布使第八回路的常开触头KM2（13-14）闭合实现自保，使第五回路的常开触头KM2（23-24）闭合，这样时间继电器KT得电吸合并开始延时。

4）KT触头的分布使第四回路的KT（11-12）延时打开，这样KA1失电，其分布在第七回路的常开触头断开，因KM2（13-14）自保，不影响KM2的工作状态；分布在第九回路的常闭触头KA1（11-12）复位闭合，KT分布在第九回路的KT（13-14）延时闭合，这样第九回路接为通路，中间继电器KA2得电吸合。

5）KA2触头的分布使第三回路的KA2（21-22）打开，KM1失电，其分布在第四回路的KM1（13-14）打开解除自保，第十回路的KM1（11-12）复位闭合为KM3得电作准备，这时电动机星点被KM1解开。KA2在第六回路的触头KA2（11-12）打开，KA2在第十回路的常开触头KA2（13-14）闭合，接通了接触器KM3，电动机完成了星形起动到三角形运行的过渡，这时电动机U₁W₂、V₁U₂、W₁V₂被KM3连接为△联结，起动完毕。(www.daowen.com)

6）KM3辅助触头的分布使第三回路的常闭触头KM3（11-12）打开，解除与KM1的互锁，两对常开触头KM3（13-14）、KM3（23-24）闭合，发出风机运行的信号，供外引电路使用。同时KT失电，其第九回路的触头KT（13-14）打开，因KA2（13-14）闭合自保，不影响KM3和KA2的工作状态。

这时要注意到，△运行后KM2、KA2、KM3的得电回路是直接从SB2（12）-SA1（3）-KM2（13）-KA2（13）的连线M上得到的（图中M的标注是作者为了识读的讲述而画上的，原图无M字样）。另外，△运行后，KM2仍然吸合，这时图中KH和TA是接在电动机的相绕组上的，测得的电流是相电流，而不是线电流，在调整中应注意，这也是本电路的一个缺点。

7）在风机正常运行中，若发生以下情况，电动机将失电停止运行。

①操作SA1或SB2可将电动机手动停止，使得运行人员在一旦发生事故时可及时停车。

②运行过程中电动机过负荷时限超过热继电器KH的时限，KH则动作，其常闭触头KH（81-82）打开切断控制电源的回路，接触器KM2、KM3失电，电动机自动停止；KH（83-84）闭合点亮事故信号灯HY。

③当火灾发生时，第十三回路的信号继电器KA得电吸合，发出火警信号，分布在第十二回路的常开触头KA（13-14）闭合，使KA3接通吸合，第十三回路的常开触头KA3（13-14）闭合自保，第三回路的常闭触头KA3（11-12）打开切断控制回路电源，电动机停止。

④空调系统盘管防冻信号继电器KA3吸合后，外引接点接线座（X1∶7-X1∶8）打开，切断控制电路电源，电动机停止。

⑤当电动机内部发生短路或主回路发生短路时，断路器QF自动跳闸，切断电动机电源，电动机停止。

2.远控运行（SA1打在远控上）

1）与1.中的1）相同。

2）SA1（2）接通，远控信号由接线座（X1∶9-X1∶10）引入，电源经SA1（4）引入图中标注M的线段上，同时电源经X1∶10-KA2常闭触头（11-12）-KM3常闭触头（11-12）使KM1、KA1得电吸合，以下控制程序基本同手动控制的程序，可按1.中的2）及以下的内容进行分析。

3）停车同1.。

说明一点，新风及空气处理机组自控系统采用的传感器、调节器、电动阀、压差开关、温度开关及各种电子元件等，均应以工程提供的施工图样中标注的型号为准，其电路及工作方式应以其产品说明书为准，这里的图样及型号则是为了讲述的方便而选用的。
