空调系统和装置图样及接线

空调系统及装置的图样和接线很复杂,掌握和熟悉这样的图样是电气维修人员排除故障、调整试验的第一步。

这里以图15-1简单说明一下元件的接线。

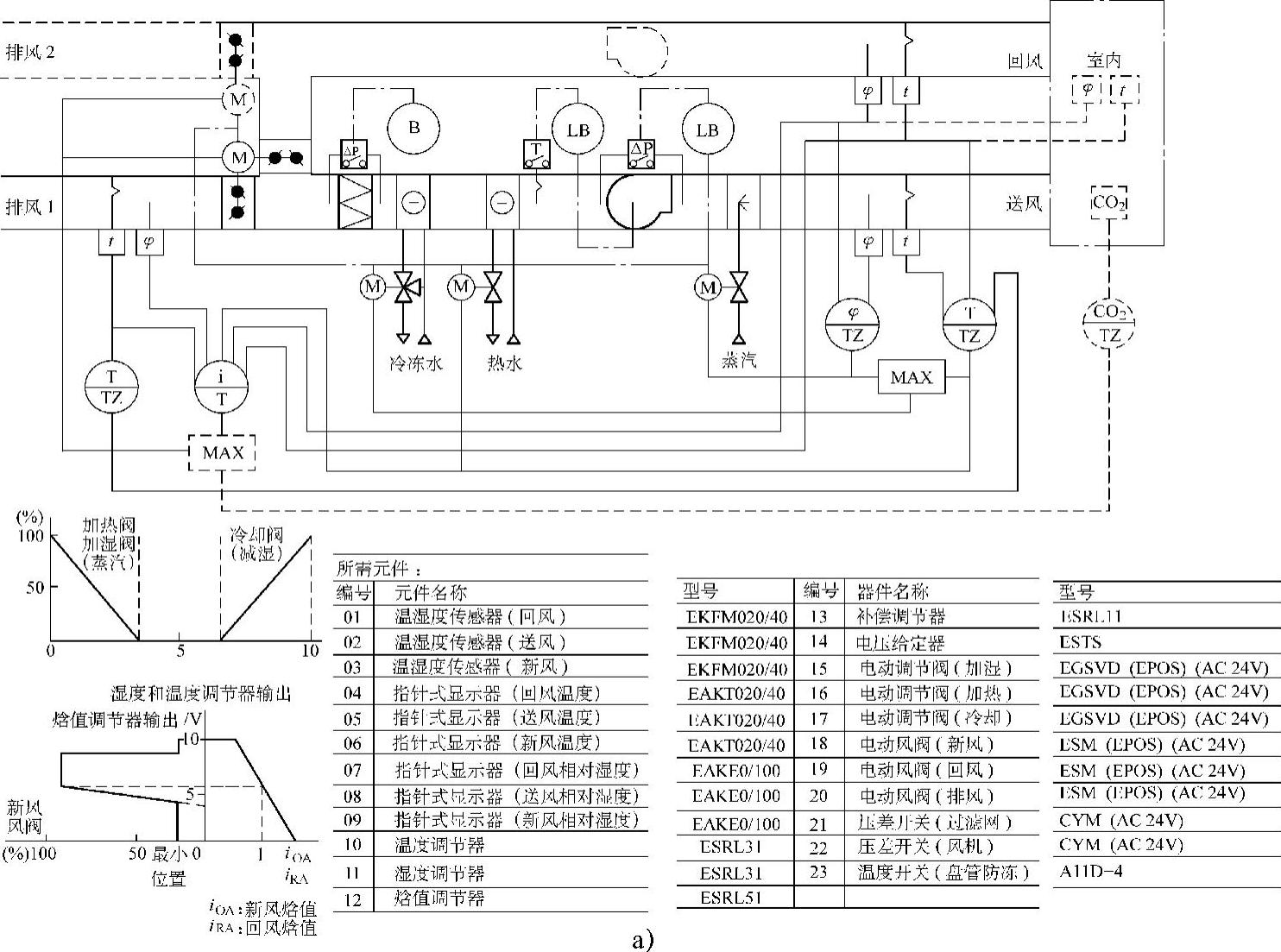

图15-1 空气处理机组四管制送冷风和热风且加湿控制电气原理接线图


图15-1 空气处理机组四管制送冷风和热风且加湿控制电气原理接线图(续)

1.01号温湿度传感器(回风温度、相对湿度

01号温湿度传感器有5个接线端子,其1#端子要与11号湿度调节器的18#端子连接,同时要与02号和03号温湿度传感器的1#端子连接,01号、02号、03号传感器的1#端子对于11号调节器的18#端子是“或”的关系。

2#端子要与11号湿度调节器的8#端子连接。

3#端子要与10号温度调节器的9#端子经05号指针式显示器(送风温度)连接,并与电源变压器TC二次侧的公共接地线连接。

4#端子要与10号温度调节器的11#端子连接。

5#端子要与10号温度调节器的10#端子连接。

2.02号温湿度传感器(送风温度、相对湿度)

1#端子上述已与11号湿度调节器的18#端子连接。

2#端子要与11号湿度调节器的9#端子连接。

3#端子与TC二次公共接地线连接。

4#端子要与10号温度调节器的13#端子连接。

5#端子要与10号温度调节器的12#端子连接。

3.03号温湿度传感器(新温度、相对湿度)

1#端子上述已与11号湿度调节器的18#端子连接。

2#端子与12号焓值调节器的14#端子连接。

3#端子与TC二次公共接地线连接。

4#端子与12号焓值调节器的11#端子连接。

5#端子与12号焓值调节器的10#端子连接。

4.16号加热阀(电动调节阀

B#端子与TC二次电源端连接(24V)并与10号温度调节器的1#端子连接。

O#端子与TC二次公共接地线连接,并与10号温度调节器的2#端子连接,显然B#、O#端子是16号加热阀的电源,10号温度调节器的1#、2#也是电源,交流24V。

E#端子经二极管VD1与10号温度调节器的6#端子、12号焓值调节器的4#端子连接,显然10号调节器的6#端子、12号调节器的4#端子和16号调节器的E#端子均是直流端子。


B#、O#端子是电源,与TC二次侧连接,O#接地。

E#端子经KA1常开触点(KA1是图15-1右下角信号报警系统中中间继电器KA1的常开触点13-14)和二极管VD2接至12号焓值调节器的4#端子。(www.daowen.com)

6.15号加湿阀(电动调节阀)

B#、O#端子与TC二次侧连线,O#端子接地。

E#端子经二极管VD4与11号湿度调节器的6#端子连接,这里要注意,11#湿度调节器6#端子与VD4阳极连接后与二极管VD2连接。

7.20号排风风阀(电动风阀)

B#、O#端子与TC二次侧连接,O#接地。

E#端子经中间继电器KA1(23-24)与12号焓值调节器的6#端子连接。

8.19号回风风阀(电动风阀)

B#、O#端子与TC二次侧连接,O#接地。

E#端子与20#排风风阀E#端子连接。

9.18号新风风阀(电动风阀)

B#、O#端子与TC二次侧连接,O#接地。

E#端子与19#回风风阀E#端子连接。可以看出18#~20#风阀的E#端子是“或”的关系。

10.其他

21号压差开关(更换过滤网)、22号压差开关(风速开关)和23号温度开关(盘管防冻)及报警信号系统的接线与上述及电气接线相同,这里不再赘述。

此外,还有几根接线未述:

1)电源变压器TC的一次侧与交流220V电源连接。

2)16号加热阀E#端子经KA1常闭触点(11-12)与10号调节器的18#端子连接。

3)TC二次接地端经04号指针式显示器分别与10#调节器8#端子、12#调节器9#端子连接。

4)11号、12号调节器的1#、2#端子分别与TC二次侧连接,为调节器的电源。

5)11号调节器9号端子经08号指针式显示器(送风相对湿度)与TC接地端连接。

6)11号调节器8号端子、12号调节器16#端子均经07号指针式显示器(回风相对湿度)与TC接地端连接。

7)12号调节器8#端子和13号调节器8#端子均经06号指针式显示器(新风温度)与TC二次接地端连接。

8)12号调节器14#端子经09号指针式显示器(新风相对湿度)与TC二次接地端连接。

9)11号调节器18#端子经中间继电器KA1常闭触点(21-22)与15号加湿器E#端子连接。

10)13号调节器1#端子与TC二次电源连接,2#端子与TC公共接地端连接;6#端子与转换开关SA连接,然后接至DC0~10V补偿信号。

11)14号电压给定器O#、B#端子分别与TC二次电源连接,A#端子经二极管VD5与12号调节器6#端子连接。

12)信号报警系统的A、B点分别与TC二次侧连接。

13)图15-1c的接线较为简单,请读者自行分析。

空调系统的自动控制部分接线较多,加之元件较多因此很繁琐。接线时一定要以一个元件为主全部接完后再接另一个元件;线与线的连接必须在元件端子上进行,每个端子一般不得超过两根线;接线后应先检查无误后才可开启电源变压器,让元件得电,然后观察有无不妥,否则应立即修复。接线一般不要超过三人,各负其责,查线时应互查,不得自查;接线前所有元件均应有合格证和检验试验报告,否则不得接线。
