1.主电路

机床电源采用三相380V的交流电源，由电源开关引入，并有保护接地措施。

总熔断器FU主要起保护和隔离作用。电动机M1的短路保护是由低压断路器QF的电磁脱扣器来实现的；M2、M3的短路保护是由熔断器FU1来实现。电动机M1与M2的过载保护是由各自的热继电器FR1与FR2来实现。交流电流表是用以监察M1在工作时的负载电流的。CW6163B型车床的电气控制线路见图13-1。机床电器元件明细表见表13-4。

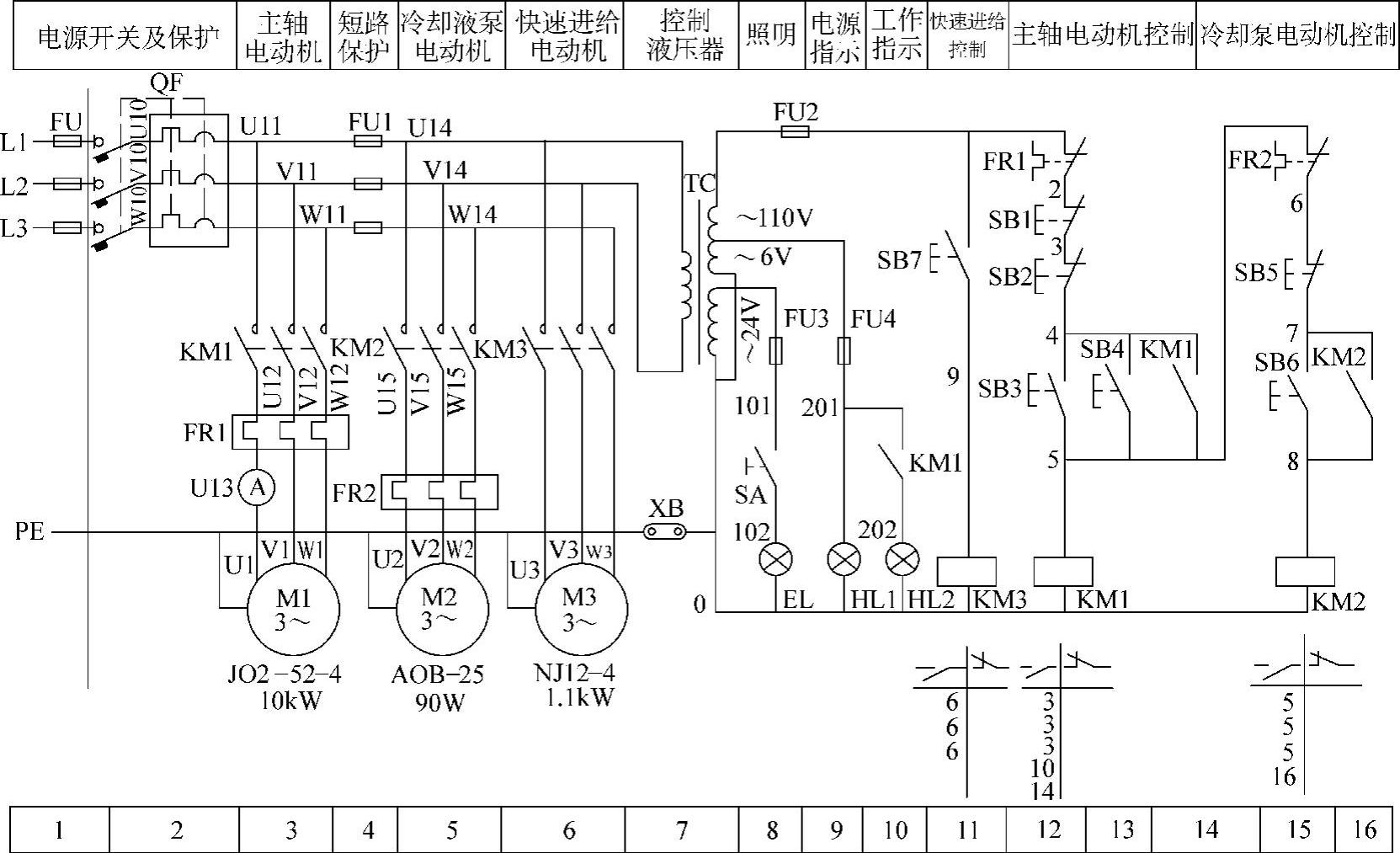

图13-1 CW6163B型车床电路图

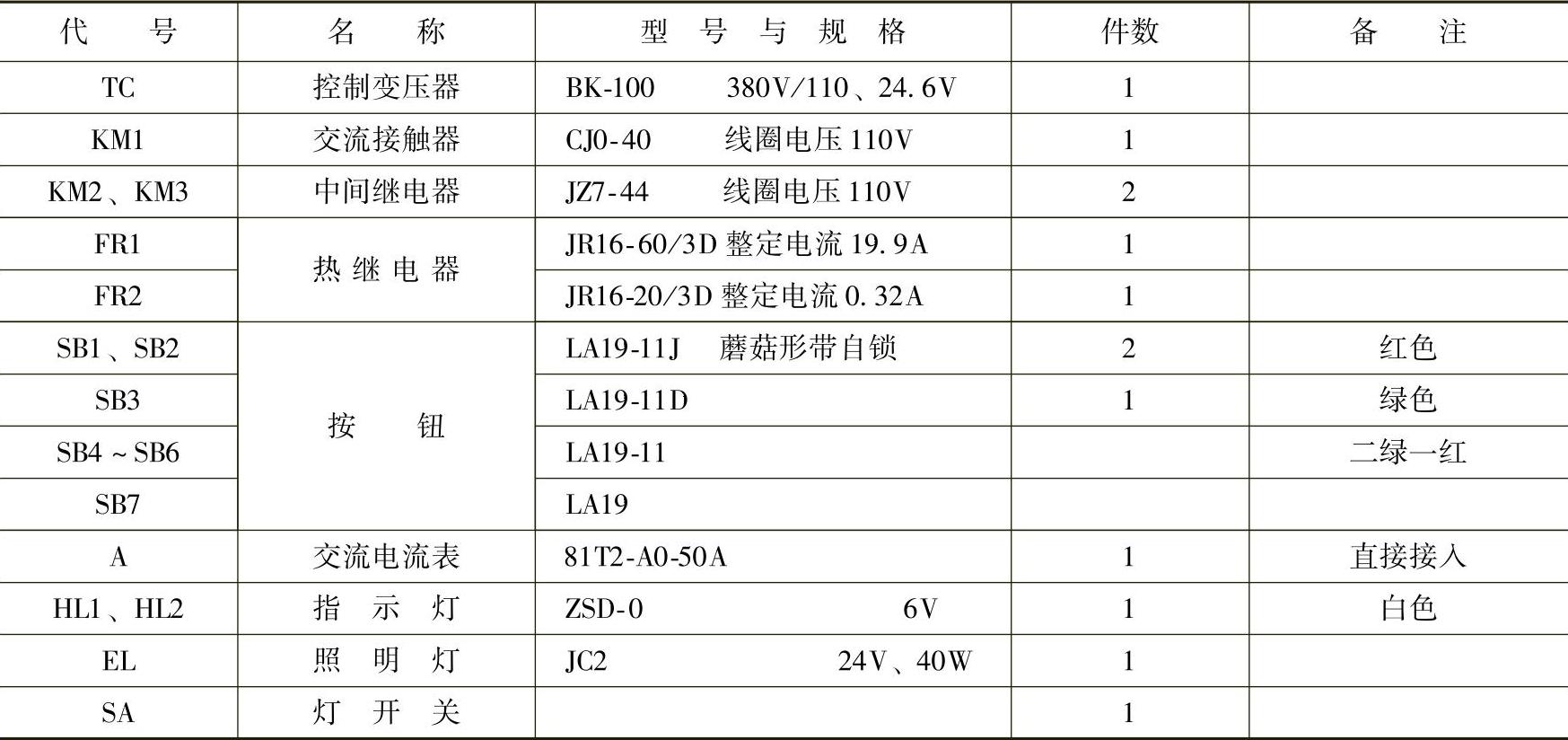

表13-4CW6163B型车床电器元件明细表

（续）

(www.daowen.com)

2.控制电路

控制电路由控制变压器TC供电，控制电压110V，采用熔断器FU2作短路保护。

主轴电动机采用两地控制，在起动时，按起动按钮SB3或SB4，接触器KM1线圈通电吸合，其常开触点（4-5）闭合自锁并接通了切削液泵电动机的控制电路电源。同时KM1主触点闭合，主轴电动机起动运转。停机时，按下停止按钮SB1或SB2，接触器KM1失电释放，电动机M1断电停转并失去自锁。

因切削液泵电动机M2与主轴M1是实现两台电动机联锁控制。所以，只有当主轴电动机M1起动后，M2才能起动，当M1停转时，M2即随之停转。

为了安全需要快速进给电动机采用点动控制。按下按钮SB7，即可实现快速进给运动。

电动机M1或M2过载时，其热继电器FR1或FR2动作，常闭辅助触点断开控制电路电源。接触器KM1或KM2断电释放，使电动机M1或M2失电停转，从而起到过载保护作用。

3.照明、指示电路较为简单，自行分析。
