1.位置与安装

控制器件应尽可能地安装在干燥和清洁的地方，便于维护和检修，并避免装卸材料或其他移动设备时对其损害。

控制器件应安装在维修站台上至少0.2m的高处（位置传感器的脚踏控制开关除外）。

手控开关的手柄，必须安装在操作者容易摸到的范围内，并不得低于操作者站台上的0.5m。手柄必须安装在操作者不需要靠近机床运动部件或者其他的危险部分就能摸到的地方。

2.按钮的相对位置及颜色

（1）对应的“起动”和“停止”按钮应相邻安装。“停止”按钮必须在“起动”按钮的下边或左边。

当用两个“起动”按钮控制相反方向时，“停止”按钮可以装在它们之间。

（2）按钮的颜色，“停止”和急停按钮必须是红色。当按下红色按钮时，必须使设备停止工作或断电。

“起动”按钮的颜色是绿色。

“起动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得用红色和绿色；点动按钮必须是黑色。

复位按钮（如保护继电器的复位按钮）必须是蓝色。当复位按钮还有“停止”作用时，则必须是红色。

按钮颜色的含义及应用见表13-1。

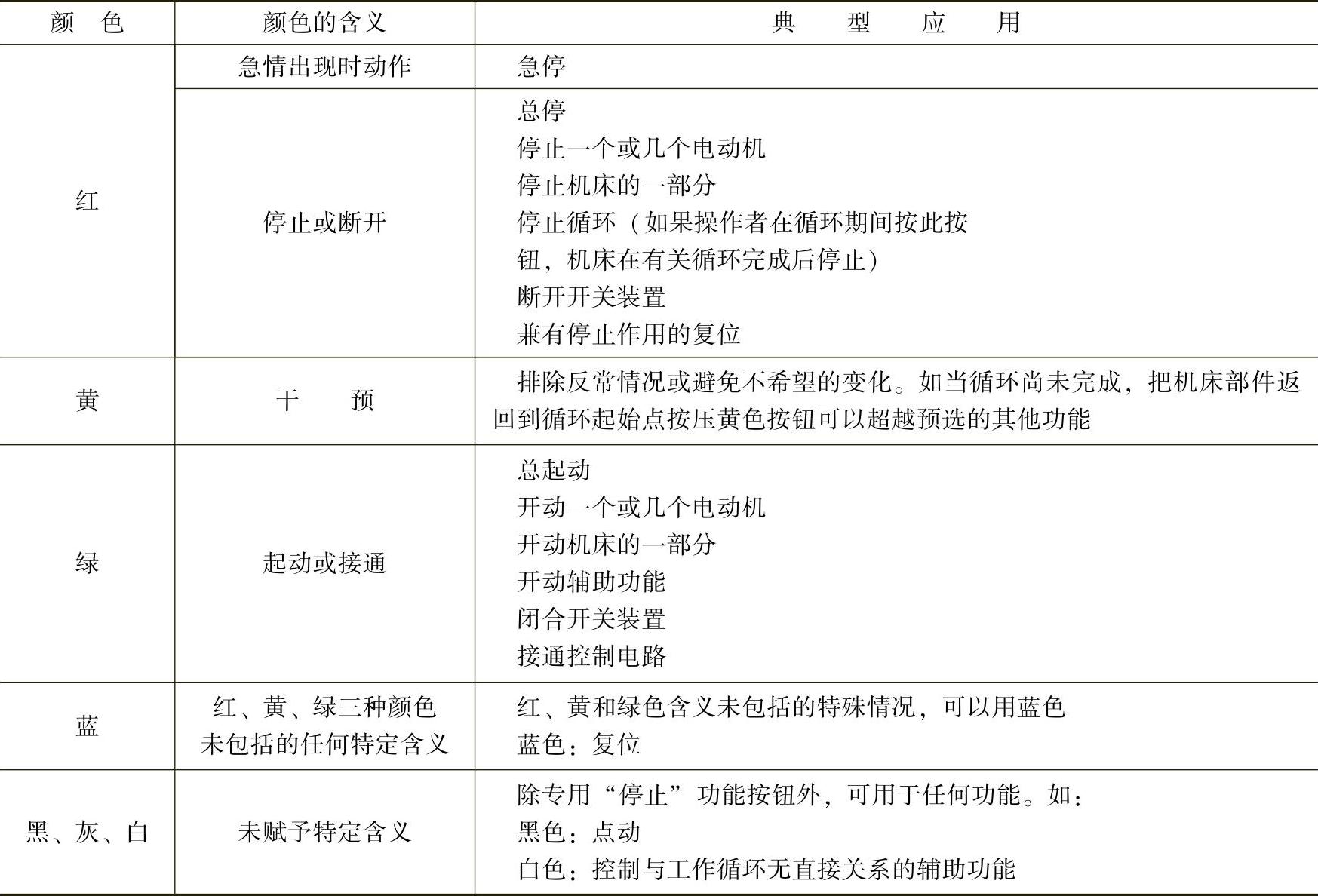

表13-1按钮颜色及其含义(www.daowen.com)

（3）在自动和手动操作中，红色蘑菇头按钮用作急停。其他颜色的蘑菇头按钮，可用于“双手操作”的“循环开动”按钮，或用于备有机械保护装置“循环开动”按钮。在上述情况下，按钮不得为红色、应为黑色或灰色。

3.指示灯和光标按钮的颜色及含义

（1）指示灯（通常灯亮发信息）用来发指示和作证明，前者是吸引操作者注意或指示操作者应完成某种任务；后者是证明一种命令、一种状态或条件，或者一种变化或过渡周期的结束。

指示灯颜色的规定：在使用指示灯的地方，红、黄、绿这三种颜色不得有其他含义；对于其他用途的指示灯，应使用蓝色或白色，见表13-2。

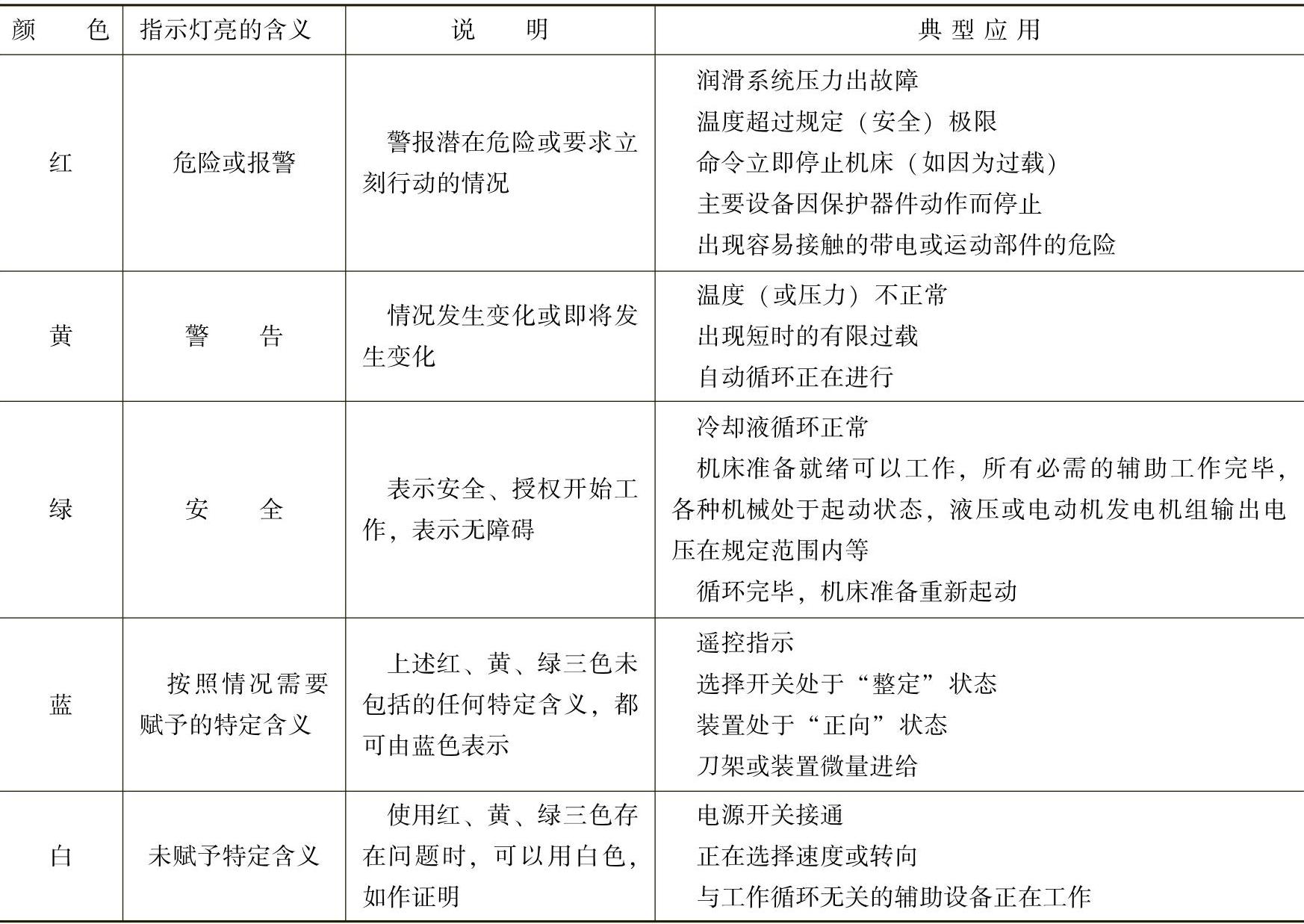

表13-2指示灯的颜色及其含义

（2）光标按钮应是灯亮和灯熄均为同一种颜色；释放按钮后，自行复位。不能采用光标按钮的地方，必须单独使用按钮和指示灯。光标按钮不得用于急停，也不得用于点动。

光标按钮用来发指示时，光标按钮灯亮，指示操作者可以或者应当按亮的按钮。在某些使用场合，指示操作者必须先完成某项任务，然后按那个按钮。灯灭，证明给出的命令已经被接受或执行完毕。使用的顺序：先是按钮灯亮，而后按压按钮。黄、绿、蓝三种通常用于这种方式。

光标按钮用来作证明时，当按下未亮的按钮时，使灯亮，证明由按钮所给出的命令已被接受或执行。此后，灯一直亮着，直至接到相反的命令为止。使用的顺序：先按压按钮，然后按钮灯亮。白色通常用于这种方式。光标按钮颜色的用法见表13-3。

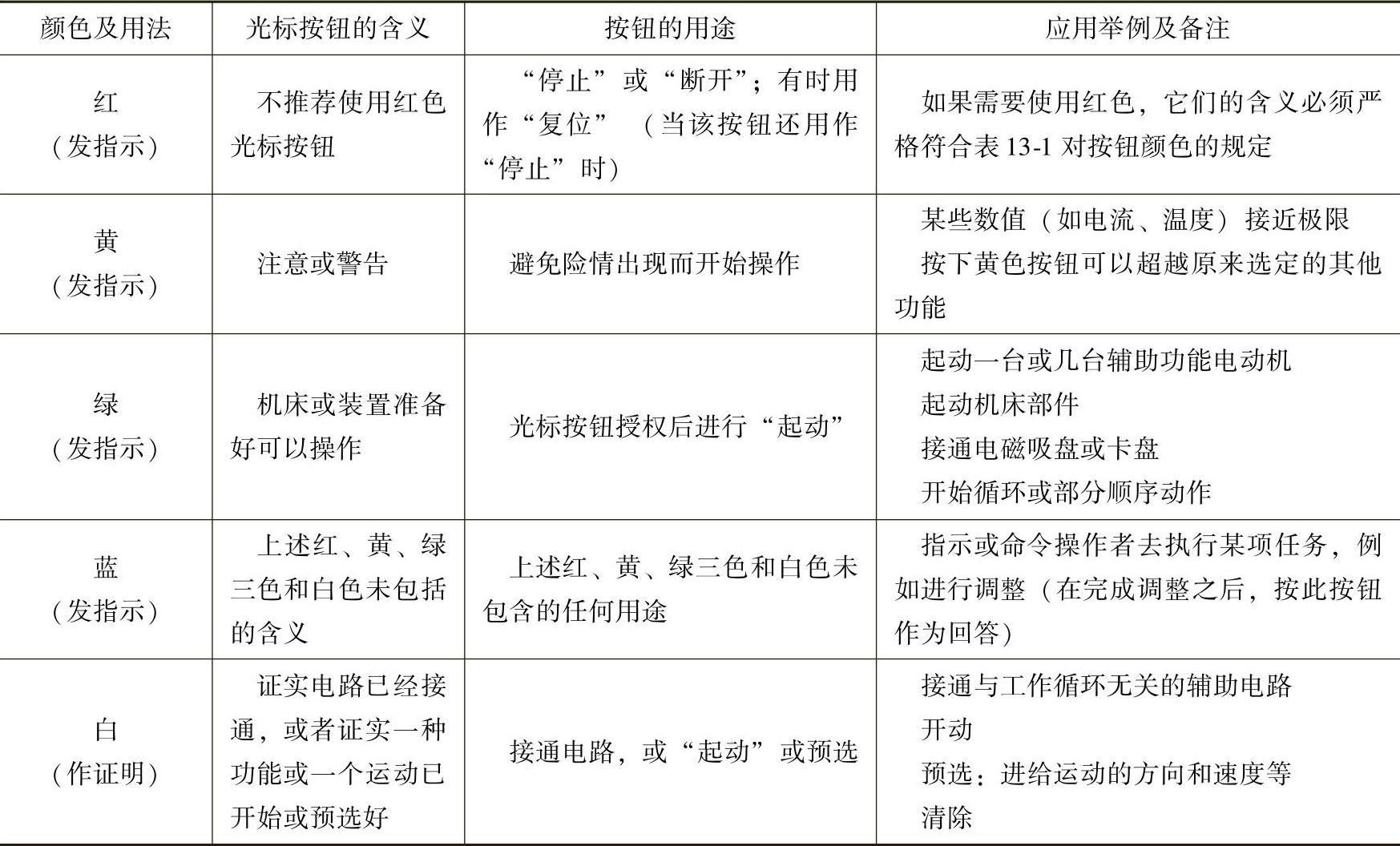

表13-3光标按钮颜色的用法
