高压测量的安全注意事项

时间:2023-06-15 理论教育 版权反馈
【摘要】:使用钳形电流表进行测量的规定1)禁止用导线从钳形电流表另接表计进行测量。测量时禁止非工作人员靠近。5)在带电设备或线路附近进行测量时,绝缘电阻表的位置必须适当,摇测人员应保持安全距离,并有专人监护。7)雷电时,不应在室外进行测量。8)绝缘电阻表的测量线其绝缘性能必须良好。接地电阻测试仪的使用,其安全注意事项与绝缘电阻表基本相同。

高压测量的安全注意事项

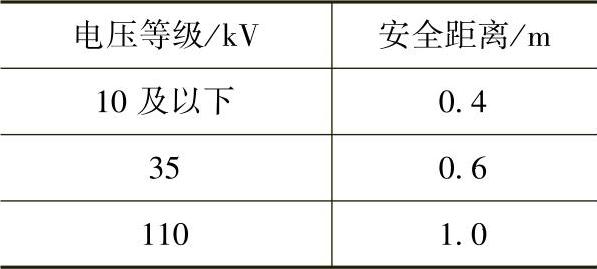

表8-10人体与带电体间的安全距离


(1)使用互感器进行测量的规定

1)在高压回路上,使用互感器和仪表进行测量时,至少由两人进行,并填写小组作业票。

2)电流互感器、电流表及其他测量仪表的接线和拆卸,需要断开高压回路时,应将此回路所连接的设备和仪器全部停电后才能作业。连接电流回路导线的截面积应满足所测电流数值的要求。

3)电压互感器电压表及其他测量仪表的接线和拆卸,无需断开高压回路时,可以带电作业,除应遵守带电作业的有关要求外,导线不许有接头,导线的长度应尽量短,导线与元器件的连接必须紧固,必要时应将导线用绝缘支架加以固定。

4)测量必须在互感器的低压侧进行。

5)使用电压互感器进行测量时,应先将低压侧所有的接线接好,检查无误后,用绝缘工具将高压侧的导线与线路接好。作业时应有人监护。操作人应戴绝缘手套和护目镜并站在绝缘台上。室外操作必须穿绝缘靴。

6)仪器仪表的外壳是非金属的,应与地绝缘;是金属的则应可靠接地;其摆放的位置,应使读表人与高压电部位的距离不小于表8-10中的安全距离。

7)作业及测量周围应设置围栏绳。

(2)使用钳形电流表进行测量的规定

1)禁止用导线从钳形电流表另接表计进行测量。

2)测量高压电缆相电流时,电缆头引线的线间距离应在300mm以上,且绝缘良好,操作方便。当有一相接地时,严禁测量。

3)测量裸导线时,应注意对地距离和线间距离,并戴绝缘手套,穿绝缘靴。(www.daowen.com)

4)测量过程中不得改换量程

5)钳形电流表使用前要擦拭干净。

(3)使用绝缘电阻测试仪进行测量的规定

1)在高压设备上进行测量时,应由两人进行,并填小组作业票,被测设备及线路必须先停电、验电、放电,后测量。

2)测量前,必须保证设备及线路上无人;测量电缆和线路时,必须事先通知另一端工作人员。测量时禁止非工作人员靠近。

3)同杆并架几个回路时,任一回路的测量,都应将其他回路停电,防止感应电压;高压线路与另一高压线路有平行段时,测量时应将另一回路停电。

4)测量电缆、电容器及长距离架空线路时,必须先放电后才可测量。停止摇测前,先将绝缘电阻表的测量线与其断开后再停止摇动,以防损坏绝缘电阻表。

5)在带电设备或线路附近进行测量时,绝缘电阻表的位置必须适当,摇测人员应保持安全距离,并有专人监护。

6)有接地端子的绝缘电阻表,使用时应先接地。

7)雷电时,不应在室外进行测量。

8)绝缘电阻表的测量线其绝缘性能必须良好。

9)测量时,不得将绝缘电阻表的测量线短路。

(4)接地电阻测试仪的使用,其安全注意事项与绝缘电阻表基本相同。测量时必须将接地引线断开;摇动接地电阻测试仪时,其测量端不得开路。
