1.吊心检查的条件

1）吊心检查应在干燥清洁的室内进行，当条件不具备时而又必须在室外进行时，应选择在晴天无风沙季节进行，气温不宜太低，否则应搭设篷布作业间，以防雨雪或尘土落入。但雨雪天或雾天、潮湿之日应停止室外作业。

2）冬天检查铁心时，周围空气温度不得低于0℃，而变压器铁心温度不应低于周围空气温度，否则应加热铁心，使其温度高于周围温度10℃，以免铁心、线圈受潮。为了安全，加热常用电流短路法，就是把变压器的绕组按图8-18的接法接好，这种方法也叫做零序电流干燥法。

电源电压应按下式计算：

三相并联时（图8-18a）

开口三角形联结时（图8-18b）

式中U₀——电源电压（V）；

P——所需功率，按表8-7查出；

X₀——变压器零序电抗（Ω），由设备

说明书中查出；

cosφ₀——零序电流回路的功率因数，一

般为0.5～0.7。

每相零序电流（A）I₀=U₀/X₀。

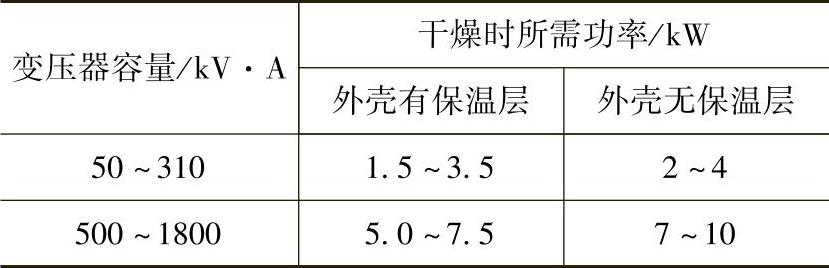

表8-7干燥变压器所需功率

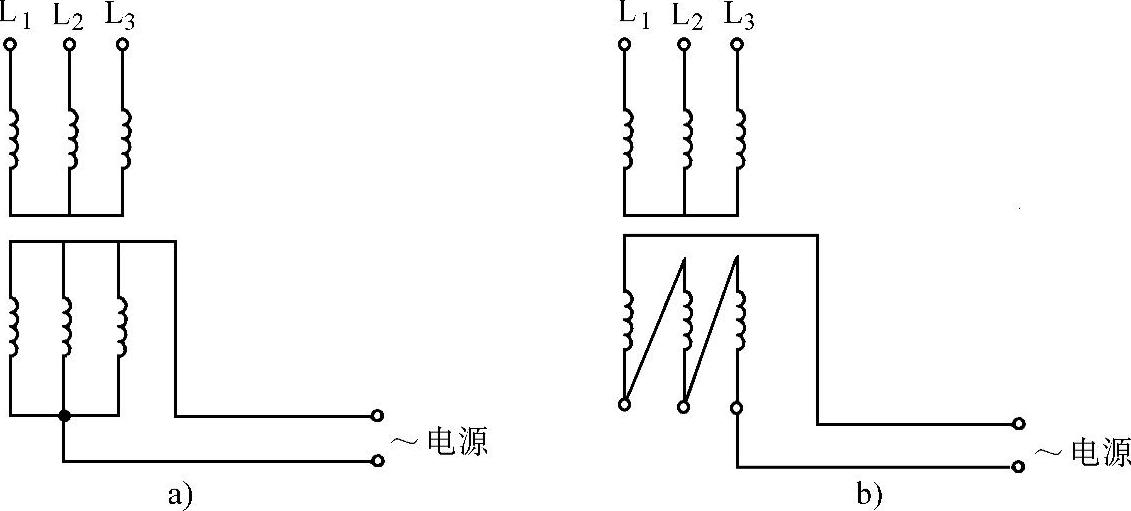

图8-18 零序电流干燥法接线示意图

a）星-星联结变压器 b）星-三角联结变压器

这种方法是利用单相交流电源通入变压器的绕组，使每相产生等值、同相序和同方向的磁通，在铁心、油箱及压铁心的上下轭铁等铁件上产生涡流而发热，同时由于线圈短路而产生铜损发热，进而干燥变压器。

采用这种干燥法时，因为电流不大，一般不带油干燥，干燥时可保温，可不保温，可抽真空，可不抽真空。

加热时，不加电流的一侧为星形联结时，应开路；为三角形联结时，应接成开口三角形或者相与相全拆开，其目的是避免感应电压太高。

根据上述计算，可选择近似的常用电源电压值，可用电焊机调节，确定电压后，再计算零序电流I₀。

电源到变压器连接线中的电流，在图8-18a中应为3I₀，图8-18b应为I₀，同时可按此选择电源连接线。

3）铁心在空气中停放时间。干燥天气（相对湿度不大于75%）不应超过16h，潮湿天气（相对湿度大于75%）不应超过12h。带油运输的变压器时间计算从开始放油起，到注油时止，不带油运输的变压器，从开盖起到注油时止。

调压切换装置吊出检查调整时，露空时间按表8-8规定进行。

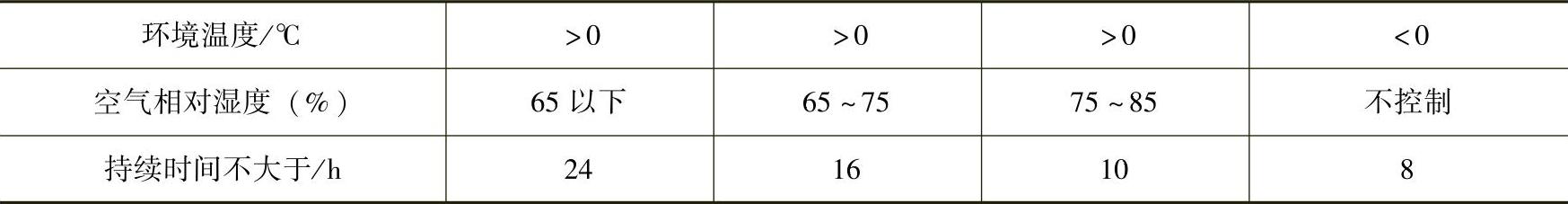

表8-8调压切换装置露空时间

4）雨天或雾天不宜吊心检查，如特殊情况必须进行时，则应在室内进行，而室内的温度应比室外高10℃，室内的相对湿度应小于75%，并且变压器运到室内后应停放24h以上后进行。

2.吊心前的准备工作(www.daowen.com)

1）准备好工具和材料，如各种规格的梅花扳手、活扳手、塞尺、白布带、黄蜡带、塑料带、白布、磁铁、绝缘纸板以及垫放铁心的干净枕木、油桶等。此外还有相同规格的油垫，以备原垫有破损时使用，以及合格的变压器油等。

2）准备仪器仪表，如500V绝缘电阻表、2500V及5000V绝缘电阻表、万用表、升压源及耐压试验装置以及辅助的导线、线夹、电工常用工具等。

3）准备起重设施，一般有电葫芦（室内）、汽车起重机或倒链及三木搭、绳索等。起重用的工具应事先检查好，必要时试吊其他重物，或由起重工协助进行。

4）吊心前应将变压器油样进行化验，应由供电部门或取得变压器油试验许可证的单位进行，试验项目有化学分析和耐压试验。变压器油应符合表7-5的规定。

3.吊出铁心检查

（1）放油

先将油箱中的油放出一部分，装有储油柜的变压器，绝缘油应放至顶盖的密封垫水平面以下；不带储油柜的变压器，应放至在套管以下。放油时应先将放油阀擦拭干净，再用干净的变压器油冲刷干净，然后再将油阀打开。先将最先流出的油用一桶接住，直至流出很清澈的油为止，之后再用另外一桶接油，直至放到标准线以下。先放出的油应用滤油机处理，否则不能放入油箱之内。

（2）打开油箱盖

先用棉丝将油箱盖、套管、紧固螺栓及其他部件擦拭干净，必要时可蘸一些干净的变压器油。然后两人或四人分别从顶盖对称部位同时拧松螺栓，并且打开一条螺栓应立即将其螺母、垫、螺栓配好拧住，然后把拧下来的螺栓放在同一个干净的地方；重新校正油箱应放平、放牢。

（3）吊出铁心

用钢索系在顶盖上的吊环或吊钩上，重量较重的变压器应系在顶盖上的全部吊环或吊钩上，同时应检查吊钩的焊接情况并将吊环的全部螺纹拧进顶盖的丝扣上。钢丝绳在起重机吊钩处的展开角不宜超过60°。系钢索、吊具时，必须检查其洁净程度，必要时应清理，避免尘土脏物落入变压器内。

钢丝绳系好后，应详细检查各个承重部位，无不妥后即可起吊。起吊速度应缓慢进行，当顶盖离开油箱20mm时应停止吊装，再一次检查各个承重部位，可用木棒轻轻敲打已撑紧的钢丝绳，以便发现不妥之处，然后再继续起吊，速度同样应缓慢进行。当铁心的底部吊出顶盖的高度达到枕木的厚度时，即可停止起吊，然后用干燥洁净的枕木垫在油箱上部，将铁心放在枕木上并用木楔支稳。吊钩放松即可，但不可摘钩。起吊过程中，器身与箱壁不得有碰撞现象。

（4）铁心检查

铁心吊出后应立即检查，尽量减少铁心在空气中的停留时间，检查时应做好记录。

铁心检查要点：铁心无变形，铁轭与夹件间的绝缘良好；铁心无多点接地；铁心外引接地的变压器，拆开接地点后铁心对地绝缘良好；打开夹件与铁轭接地片后，铁轭螺杆与铁心、铁轭与夹件、螺杆与夹件绝缘良好；绑扎铁心的钢带对铁轭的绝缘良好；铁心屏蔽绝缘良好；铁心压钉绝缘良好；铁心拉板及拉带紧固且绝缘良好。绝缘应用相应等级的绝缘电阻表测量。

绕组检查要点：绝缘层完整无缺损、无变位；线圈排列整齐、间隙均匀、油路畅通；压钉紧固、防松螺母锁紧。

其他检查要点：绝缘围屏绑扎牢固，线圈引出处封闭良好；引出线绝缘包扎牢固，无破损拧弯、绝缘距离合格，无毛刺尖角，焊接良好，与套管连接牢固，接线正确；分接开关良好，接线正确、接触良好、触头清洁且指示正确；强迫油循环管路与下轭绝缘接口部位密封良好，各部位无油泥、水滴和金属屑末杂物；整体上观感良好，无焦煳、烧灼、放电痕迹。

1）用干净白布擦净线圈各部和铁心支架及绝缘隔板，检查铁心、线圈上有无铁渣、铁屑等金属物，绝缘纸板有无焦煳、变色、脱落等不妥之处。

2）拧紧铁心上的全部螺栓及线圈的压紧螺栓，检查线圈两端的绝缘楔或垫是否松动变形，如果松动变形，应用绝缘纸板垫紧垫好。

3）用手或活扳手旋转电压分接开关，检查切换器与传动装置的相互动作是否正常灵活，动触头和静触头是否接触严密，可用0.05mm×10mm的塞尺检查，塞不进去为合格。高压引出线绝缘包层及白布带应无松脱且绑扎牢固，否则应修复。切换触头应正确停留在各个位置上，且与指示器所指示的位置一致；切换装置的拉杆、分接头凸轮、小轴、锁子等部件应完整无损；转动盘应动作灵活，密封良好。

如果变压器是用有载分接开关切换，则应先用手盘动微型电动机，使其完成切换过程，并按上述内容检查，然后再使微型电动机通电，用手动按钮操作，一挡一挡进行切换并检查切换是否正确，指示灯的动作应和手动切换同步一致；必要时要用电桥测试切换触头的接触电阻，一般应小于10^-6Ω以下，同时用电秒表测试切换时间，应小于0.01s，或者观察切换储能弹簧的动作情况，应迅速有力。过渡电阻、所有接线应完整无损，整个装置无不妥之处。微型电动机通电前应测试其绝缘电阻，阻值应大于2MΩ。

4）检查铁心上、下接地片接触是否良好，有无缺少或损坏。拆开接地螺钉，使铁心离“地”，然后用绝缘电阻表测试铁心对“地”的绝缘电阻，虽然规范对此无定量规定，但一般情况下应大于2MΩ。用500V绝缘电阻表摇测穿心螺栓对地的绝缘电阻，并以1000V交流或2500V直流做耐压试验1min无击穿现象。10kV及以下的变压器穿心螺栓最小允许绝缘电阻为2MΩ；20～35kV的变压器为5MΩ；如果不符合要求，应卸下穿心螺栓进行检查，通常是在穿心螺栓上包扎几层绝缘带，使其恢复绝缘。穿心螺栓的螺母应用长柄扳手拧紧，以免铁心松动。最后把拆开的螺栓重新按原来紧固好。

5）铁心应无变形，铁轭与夹件间的绝缘垫应完好；线圈绝缘层应完整无损，排列整齐，间隙均匀，油路畅通；线圈的压钉应紧固，止回螺母应拧紧；绝缘围屏绑扎牢固，围屏上所有的线圈引出处的密封应良好；引出线绝缘包扎紧固、无破损和拧弯现象；引出线固定牢固，其裸露部分应无毛刺或尖的棱角并焊接良好；引出线的连接牢固，接线正确；防磁隔板应完整、牢固、无松动现象。所有部位部件无不妥之处，否则应修复。

（5）将铁心装入油箱

检查完毕且全部合格后，应再从上往下四周再检查一次，以防遗漏，整个检查过程至少应有两人进行，必要时应由工程师主持或供货单位参加。首先必须用合格的变压器油冲洗器身，并清洗油箱底部，不得有遗留杂物，检查过程中湿度增大或有受潮之疑时，可将变压器油加热到90℃，然后倒在器身上，清除潮气。再用干净的木杆绑好磁铁伸到油箱底部检查有无金属遗留物；并事先将油处理好或换好，密封衬垫准备好以及把油箱盖的紧固螺栓擦拭干净。

然后将器身吊起，取下枕木，把密封垫放好，再把器身轻轻放下，这时要注意器身不得碰击油箱或和其他物品挂住，通常是由两人分别从宽侧和长侧控制器身和油箱的间隙，避免碰击。当顶盖和油箱法兰相距30mm时，先重新摆正密封垫，并将螺栓穿入孔内3～4条，以便使器身准确落下就位；当相距5mm时，将穿入的螺栓上下、左右、前后活动，使之无阻无卡，活动的同时将器身轻轻放下落在油箱内，这时先穿入的螺栓应活动自如，否则应用和螺栓同径的钢筋棍伸入其他螺栓孔内，调整螺栓孔，使螺栓能自如地穿入。

然后将全部螺栓由法兰下面向上穿入孔内，全部拧紧。拧紧时应对称紧固，两人或四人同时拧紧对角线的螺栓，以防跑偏或密封不严，必要时可用两只梅花扳手，从螺栓的上下同时紧固。检查箱壁上的阀门应开闭灵活、指示正确。

最后将放出的变压器油加入储油柜，并补充合格的、已做过油混合试验的油。加油时应观察油位表，夏季油位应在最高气温+40℃的位置，冬季油位应在最低气温-20℃的位置，春秋季节应在适中位置+20℃左右，然后把储油柜的油盖盖好，这时变压器任何一个部位应不渗不漏油。再次用绝缘电阻表测试绝缘电阻，且与第一次测量值比较，应无变化。

清理现场，收拾工具，清点物件，填写记录。
