1.绝缘电阻的测量

分别测量刀开关、断路器或接触器的绝缘电阻，相与相、相与地（金属构架）的绝缘电阻应大于2MΩ，使用500V的绝缘电阻表，测量时应将仪表及设备断开。

2.开关导电回路直流电阻的测量

用电桥分别测量刀开关、断路器和接触器不带电合闸后的直流电阻，应为零。

3.二次回路的试验

见前述10kV变配电装置的调试部分。

4.柜上仪表

见前述10kV变配电装置的调试部分。

5.柜中元器件的试验

（1）接触器的试验

用绝缘导线将接触器线圈的两端接好（将剥开绝缘的线芯压紧在线圈端子的瓦片下即可），另端接在单相闸的下闸口，取下接触器的灭弧罩，并将一小条强度较大的薄纸条，放在静触头和动触头之间的缝隙上。检查无误后，即可将单相闸合上，接触器立即吸合。这时用力抽取小纸条，如触头接触紧密，压力实足，小纸条则抽不出，或者用力抽测撕破；如接触不好，则容易抽出，这样的触头运行中易烧坏。这样的触头应调整或修复，如达不到正常使用条件，新购产品应退货。

同时观察触头接触面应大于90%，可根据纸条撕破的痕迹判断，否则应用0#砂纸打磨或更换新触头。

检查触头接触情况也可用数字万用表或直流电桥，测量闭合后的动触头和静触头（也就是下闸口和上闸口）间的直流电阻，其阻值应为零，否则说明接触不好。

再用万用表测量所有辅助触头的接触电阻，线圈通电前常开触头应为无穷大，常闭触头为0；通电后常开触头应为0，常闭触头应为无穷大，否则说明接触不好，应调整。(www.daowen.com)

将闸拉掉，接触器应立即释放，再合闸应立即吸合，否则说明有阻卡或铁心粘连，应找出阻卡的位置修复，用棉丝蘸酒精或汽油将铁心截面擦洗干净。线圈通电后，接触器应无声响或声响微小。

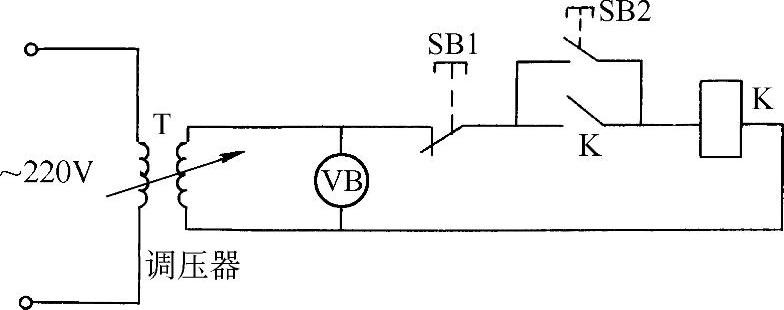

测定吸合电压时，先将调压器调至1.05倍线圈额定电压，再接通线圈，使线圈发热到稳态，然后断开，重新将调压器调到额定电压，按动按钮，使其吸合，再按动停止按钮，使其释放，重复20次，都能可靠吸合，即为合格。接线如图8-10所示。

图8-10 接触器电压线圈的电压试验

测定释放电压时，可将电压调至1.05额定电压，然后缓慢连续调低，并注意电压表的读数，取衔铁开始释放的电压表读数为释放电压。

短时工作的合闸线圈应在85%～110%额定电压范围内可靠工作，分励线圈应在75%～110%额定电压范围内可靠工作。

用电动机或液压、气压传动方式操作的电器，除产品的规定外，当电压、液压、气压在85%～110%额定值范围内，电器应可靠工作。

（2）断路器的试验

断路器和接触器的试验有很多相同的地方，所不同的是断路器一般型号没有合闸的电磁线圈，而DW系列断路器有电动合闸线圈，试验方法与接触器相同。详见第五章相关内容。

（3）刀开关或熔断器刀开关

可参照上述方法进行，当采用插接母线时必须测量接触电阻和最大电流，试验方法同上。

6.空载合闸试验

在不带电的条件下空合刀开关、接触器、断路器，应动作灵活可靠，试验时电压线圈应临时接上线圈额定电压的电源。
