（1）内部绕组极性连接错误的诊断

1）极相组中线圈的反接诊断通常是在各相中通以低压直流，同时在铁心上放一只指南针，并使其沿定子铁心内壁移动，每经过一极相组时，均应反向。如果经过某极相组时指针不固定或晃动，说明这个极相组有线圈反接的可能。因为线圈反接，削弱了这个极相组的磁场。

2）极相组与极相组的反接的诊断与前述基本相同，也是分别在每相通以低压直流，并在铁心上放置指南针，当指南针在内壁慢慢移动时，应在经过这相的各个极相组时反向，否则说明这个极相组接反。

（2）断路的诊断 断路的诊断一般可用万用表，先用万用表（R×1k挡）测出某相不通，然后把该相极相组的连接线的封头绝缘层去掉，露出连接的焊点，再从一端开始一一测量每个极相组的通断，即能很快测出断路的极相组。这里要注意焊点是否连接可靠，这是断路经常发生的部位。

找出不通的极相组后，把线圈连接的封头绝缘层去掉，再用万用表一一测量每个线圈的通断情况，即可找出断路的线圈。

（3）接地的诊断 接地的诊断应使用绝缘电阻表，方法同断路的诊断，所不同的是绝缘电阻表的测量线一端接被测点，而另一端一直接地（机壳），绝缘电阻为零的则有接地故障。

（4）短路的诊断 短路按部位划分有绕组匝间短路，绕组与绕组间短路，极相组间短路，相间短路等几种，其中匝间短路的诊断比较困难。短路的诊断一般用绝缘电阻表、电桥和短路侦察器。

1）相间短路或极相组间的短路。短路的诊断应先将电动机的星点或角形联结的角点打开，用绝缘电阻表测试三相中相与相之间的绝缘电阻，绝缘电阻极小、趋于零或为零则为该两相有相间短路的故障。

将相间短路的两相中每相的极相组封头连接线打开，用绝缘电阻表分别一一测试这两相间每个极相组间的绝缘电阻，绝缘电阻为零的则为该两极相组有短路故障。这两极相组很可能相邻，也可能不相邻。

将这两个不同相的极相组的各个线圈的封头连线打开，用绝缘电阻表测试一相的每个线圈与另一相每个线圈间的绝缘电阻，阻值为零者即为相间短路的两个线圈。这样也解决了不同相中绕组与绕组短路的故障诊断。

2）同相中绕组与绕组间的短路或匝间短路。先用电桥测出直流电阻较小或通电后测出电流较大的一相，可能有绕组与绕组间短路或匝间短路故障。

将这相的极相组封头连线打开，用电桥分别测量每个极相组的直流电阻，其值最小者，可能有绕组与绕组短路或者匝间短路故障。

将有故障的极相组中线圈的封头连线打开，用电桥分别测量每个线圈的直流电阻，其值最小者，会有匝间短路故障；用绝缘电阻表分别测量每个线圈间的绝缘电阻，阻值为零者，说该两线圈间有短路故障。(www.daowen.com)

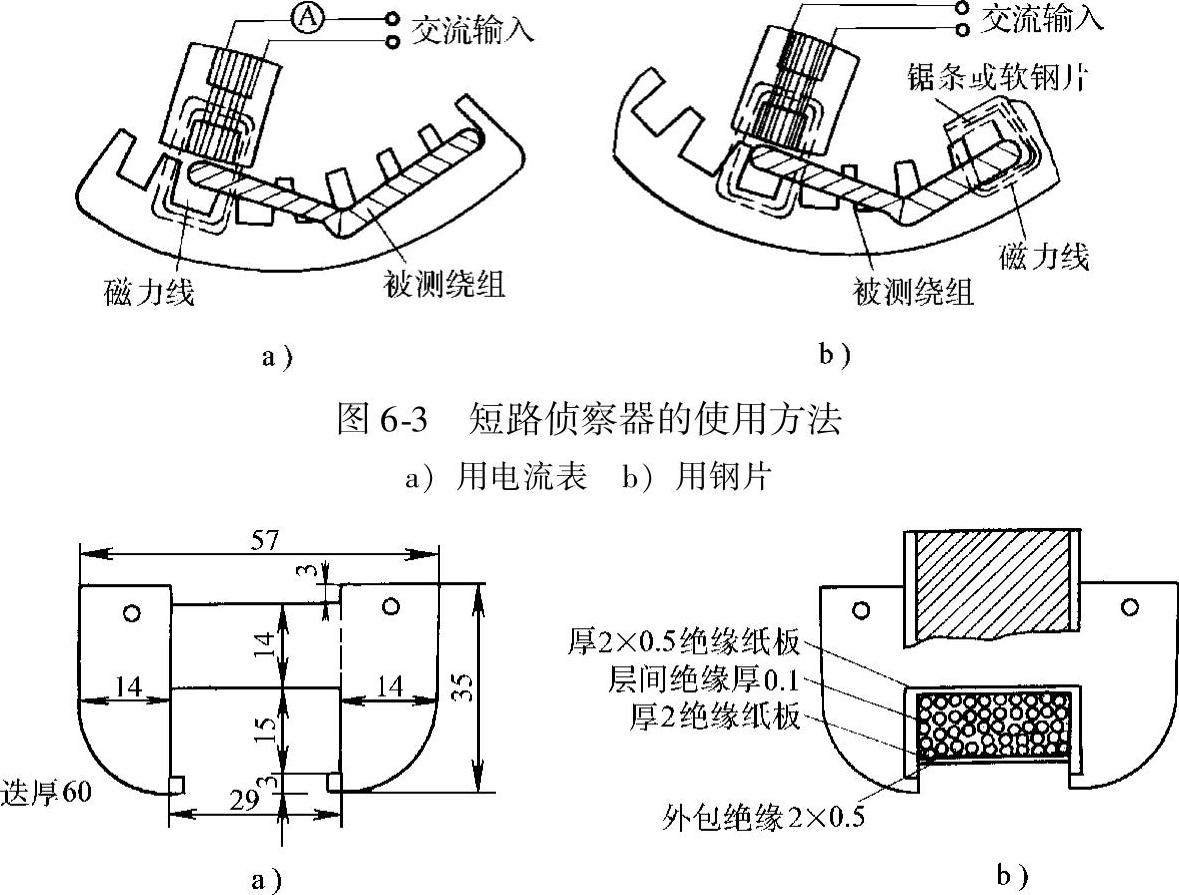

3）匝间短路。单独诊断线圈匝间短路故障，只需将星点或角点打开，并联支路应将并联点打开，然后用短路侦察器进行扫描即可。短路侦察是一种专用工具，是用变压器的原理检查线圈匝间短路故障的，使用方法如图6-3所示。短路侦察器有一个不闭合的铁心磁路，绕有励磁线圈，相当于变压器一次绕组。将其接通电源，对准放在定子铁心的槽口，沿着各个槽逐槽移动，当它经过一个有短路故障的线圈时，这个短路线圈即成为变压器的二次绕组，这时电流表将指示较大的电流或者放在该线圈另一边所在的槽口处的0.5mm厚的薄钢片将会振动。

短路侦察器市场有售，也可以自制。按图6-4的铁心尺寸，选用直径0.44mm漆包线每层绕50匝，19层，共950匝，并作好层间绝缘，电压为交流220V。

（5）绕线转子绕组的诊断 参见定子绕组的诊断方法，见前述（1）～（4）。

（6）笼型转子断条的诊断 断条一般可以用肉眼或放大镜看出，但是一些细微的裂纹或不明显的断条则应用断条侦察器来检查。断条侦察器利用互感器的原理，将被测转子放在图6-5所示的两个铁心上，用铁心2逐槽测量，如果毫安表的读数增大，则该处的铜或铝条有断条故障。

图6-4 短路侦察器的外形及结构

a）铁心尺寸 b）绝缘结构

铁心1和2是用0.35～0.50mm厚的硅钢片叠成，其尺寸见图6-5。铁心1接220V交流电源，两只绕组头尾串联，用直径1.0mm漆包线，每只绕组为600匝。铁心2的绕组用直径0.19mm的漆包线沿轴向在15mm宽处绕2500匝，然后接一只1000mA的毫安表。

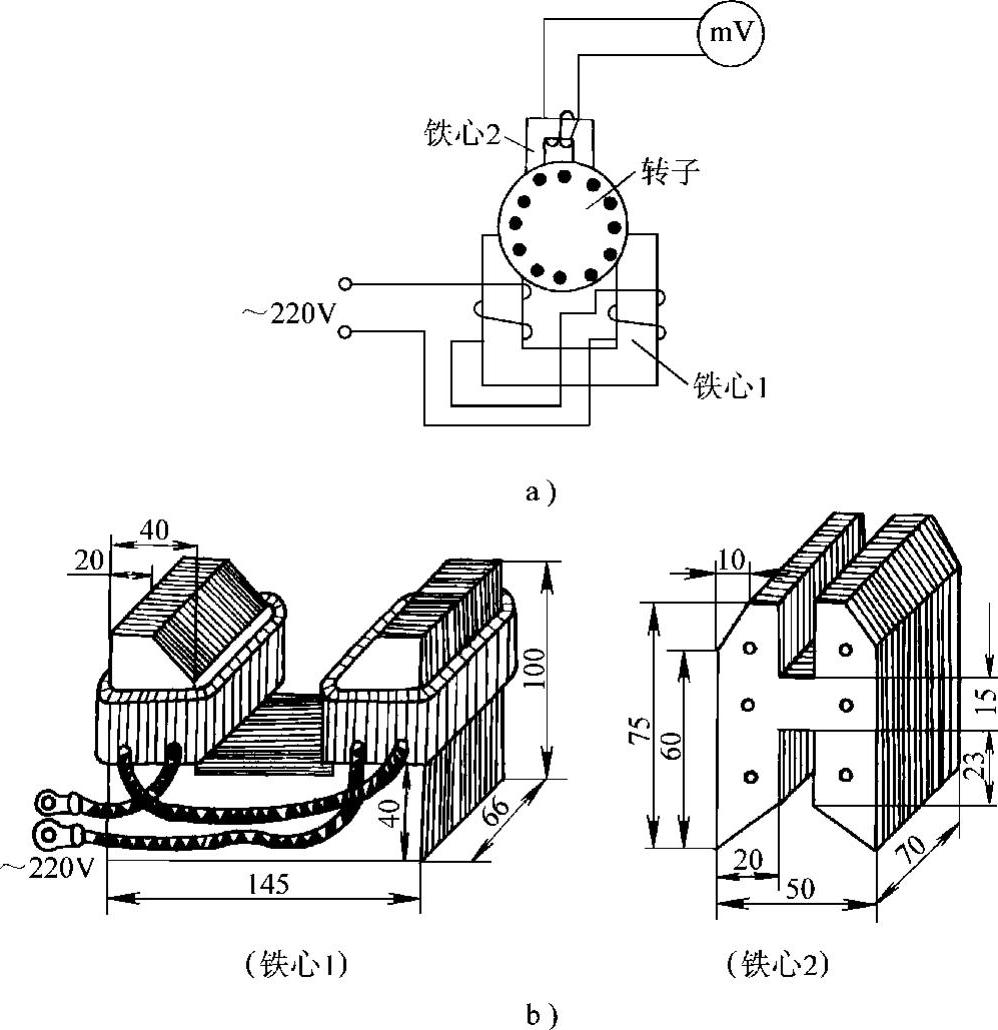

图6-5 断条侦察器的使用方法及外形结构

a）笼型转子断条检查方法 b）断条侦察器的形状与尺寸
