暗装电气线路故障处理需掌握管线走向

时间:2023-06-15 理论教育 版权反馈
【摘要】:暗装线路故障的处理应掌握管线的走向或者会判断管线的走向。如出线有电则说明有断线可能,可先把电源断开并把两个接头碰在一起,在插座处用万用表或绝缘电阻表测试两线端是否相通。如不通则说明管内断线,如通则应将跪头断开,并用绝缘电阻表测试这两导线间的绝缘电阻及每根对地(管壁)的绝缘电阻,如均小于0.5MΩ,则说明绝缘层已坏,应更换导线,如均大于0.5MΩ,则说明绝缘良好,应继续查找。

暗装电气线路故障处理需掌握管线走向

导线穿管暗设电路故障处理比较麻烦,因为我们看不到导线的实际情况,必须按照逐段排除的方法去解决。暗装线路的故障一般是由导线绝缘性能低劣、接头松动、安装时穿线受伤(如穿线困难用力拉线使导线截面积变小、削绝缘层时线芯受伤等)、负载太重电流太大等原因造成。暗装线路故障的处理应掌握管线的走向或者会判断管线的走向。这里用一实例来分析暗装线路故障的排除方法,见图6-2,假设图中标注〇⑩⑪的插座无电。

(1)将⑪插座盒盖的螺钉卸掉,将盒盖拿出并让接线朝上。用旋具将接线柱的螺钉拧紧,再次用万用表、试灯或能显示数值的试电笔测试,如仍无电则应继续查找。

(2)将⑨灯的电源盒打开,找出通向⑪的两根线(按盒内管口的去向可判断),然后拉动这两根线,如果插座盖摇动则说明正确。将这两根线的“跪头”(接头)的绝缘层拆掉,先测试该“跪头”的进线有无电,如有电再测试“跪头”的出线(指接插座的两根线),如无电则说明“跪头”松动,应观察跪头有无过热痕迹,可用钳子夹紧或重接。如出线有电则说明有断线可能,可先把电源断开并把两个接头碰在一起,在插座处用万用表或绝缘电阻表测试两线端是否相通。如不通则说明管内断线,如通则应将跪头断开,并用绝缘电阻表测试这两导线间的绝缘电阻及每根对地(管壁)的绝缘电阻,如均小于0.5MΩ,则说明绝缘层已坏,应更换导线,如均大于0.5MΩ,则说明绝缘良好,应继续查找。

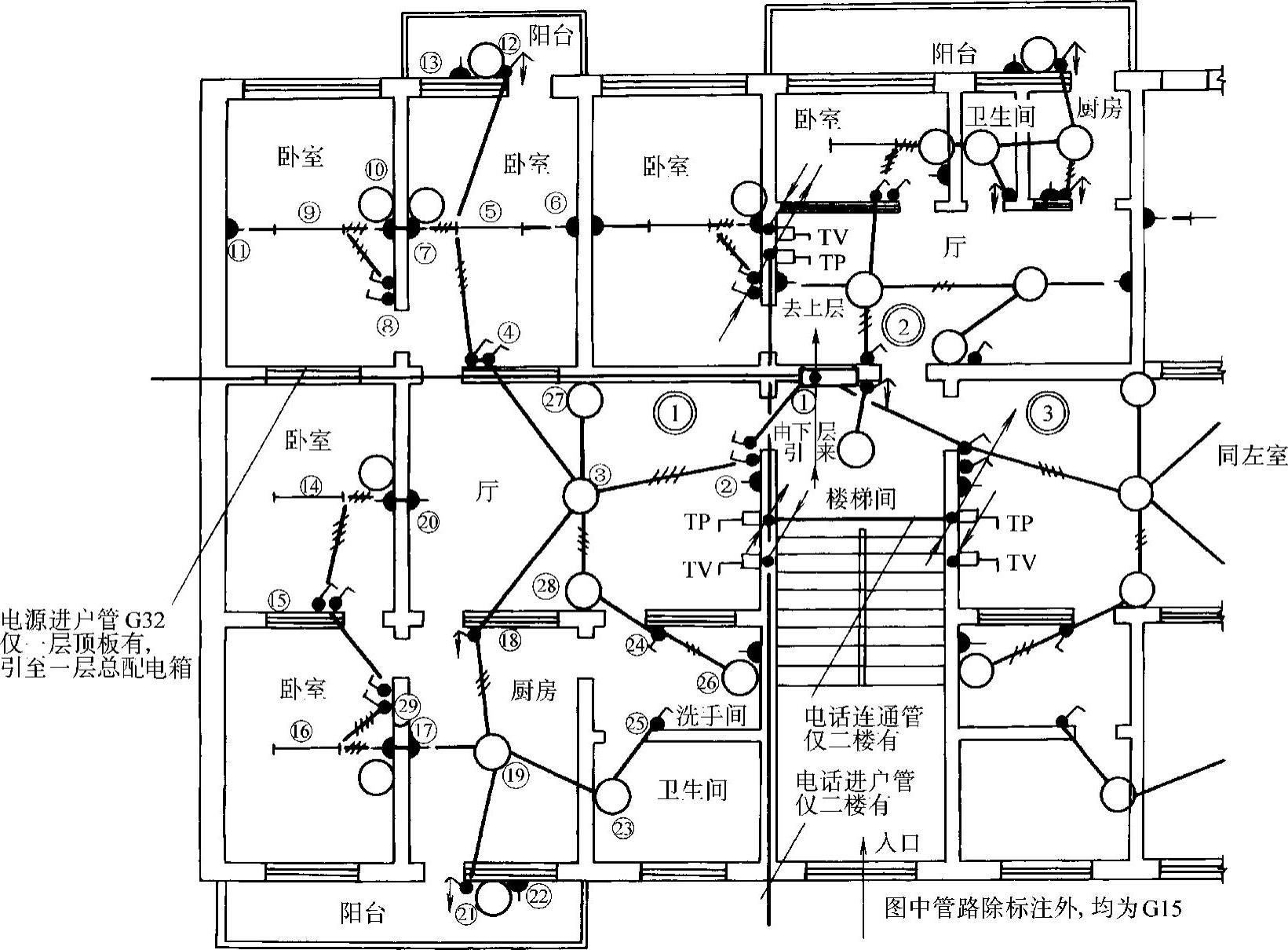

图6-2 某住宅楼照明平面图

这里要注意,换线时应将带线用旧线系好穿入管内,旧线撤出后用带线再进行穿线。

(3)将⑦插座顶部距顶板-0.3m处的接线盒盖打开(注意:该盒是一个暗盒,只是为了接线的方便而设置的),按(2)的方法进行检查和测试,如正常则应将⑤灯的电源盒打开,仍按(2)的方法进行检查和测试。这里要注意:如果⑤灯盒正常仍找不出故障点,⑨灯、⑩灯和插座也是没有电的。(www.daowen.com)

(4)按上述方法检查和测试④开关盒、③灯盒、②开关盒直到电源箱①,总会找到故障点。

处理暗装线路的故障要注意以下几点:

1)处理故障时不要着急,特别是夜间,可用防水线接一个临时照明灯,然后再处理。

2)当局部故障时,可从故障的前一个接线盒(点)进行,当全部没电时则应从总开关箱开始检查。

3)测试时最好用万用表、试灯或能显示电压值的数显式试电笔,效果较为直观。一般的氖泡试电笔只凭氖泡的亮度进行判断是比较困难的,有经验的电工也会出现误判,特别是线路陈旧时,绝缘性能降低,感应电往往会混淆人的思维。
