电能表的校验装置很多，目前最常用的就是数字电压表、电流表加电脑控制的电能表校验台。无论哪种方法都是给电能表加标准电压和标准电流，再根据电能表的常数（每千瓦·小时的转数）进行综合计算分析误差的。电能表校验的接线简图见图5-54，板面操作元件布置图见图5-55。

1）先接通校验台的电源预热，这时电流表（以百分数表示）、电压表、相位表、标准表均显示零，一般预热15min即可。

2）将被验表挂在校验台的横梁上，然后将校验台的电压输出线夹接在电能表的电压线圈上，电流输出线夹接在电流线圈上。这里要注意，单相表要将电压线圈与电流线圈的连接挂钩或连片断开，三相表要将几个电压线圈并联，几个电流线圈串联，见图5-56。另外要注意输出线的顺序应和电能表接线柱的顺序对应；并联电压线圈时，应将头接在一起，尾接在一起；串联电流线圈时，应将头尾相接，不要接反。

图5-53 电压表、电流表检定校验的接线

a）有电流比电流表的试验接线 b）不带电流互感器的大电流电流表试验接线 T₁—调压器，0.5～1kV·A T₁、T₂—调压器，1kV·A T₂—调压器为10%电压细调，0.5～1kV·A T—大电流变压器，220/6V，2kV·A T—变压器220/20V、200V·A R_τ—可变电阻，0～5Ω、5A TA₀—标准电流互感器 c）交流250V及以下或带电压互感器的电压表试验接线d）交流250V以上电压表试验接线 T—调压器，0.5kV·A R_τ—可变电阻1000Ω、0.2A T₁、T₂—调压器，0.5kVA T—升压变压器，220/600V e）直流电压表（毫伏表）试验接线 f）直流电流表试验接线（导线补偿法） R_τ1—可变电阻，1000Ω、0.2A R_τ1—可变电阻，1000Ω、0.2A R_τ2—可变电阻，100Ω、0.2A R_τ2—可变电阻，100Ω、0.2A E—1号电池，1.5V、1或2节 E—1号电池，1.5V、1或2节 g）20A以下内带分流器直流电流表试验接线 h）250V及以下的直流电压表试验接线 R_τ1、R_τ2—可变电阻，其阻值比例R_τ1∶R_τ2=10∶1 R_τ1—可变电阻器 R_τ2—可变电阻器 R_τ2—可变电阻，10Ω、5A

图5-53 电压表、电流表检定校验的接线（续）

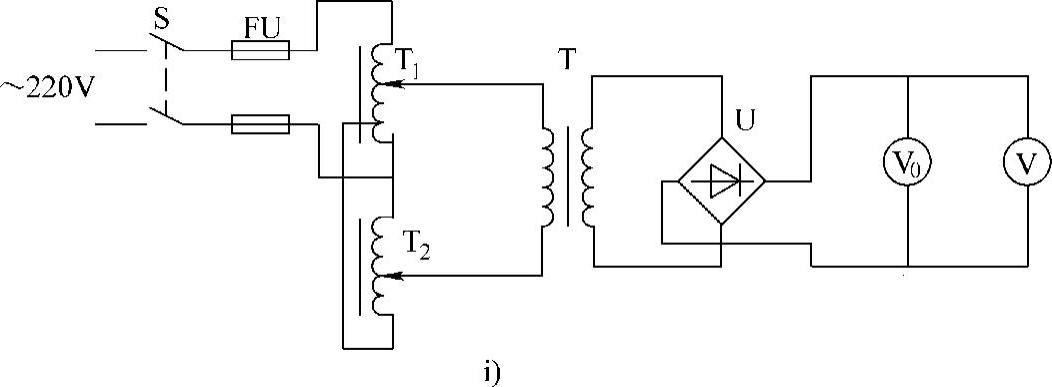

i）250V以上直流电压表试验接线 T₁、T2—调压器，0.5kVA T—升压变压器，220/650V、200V·A U—硅整流装置，750V、0.2A

图5-54 单相电能表校验的接线

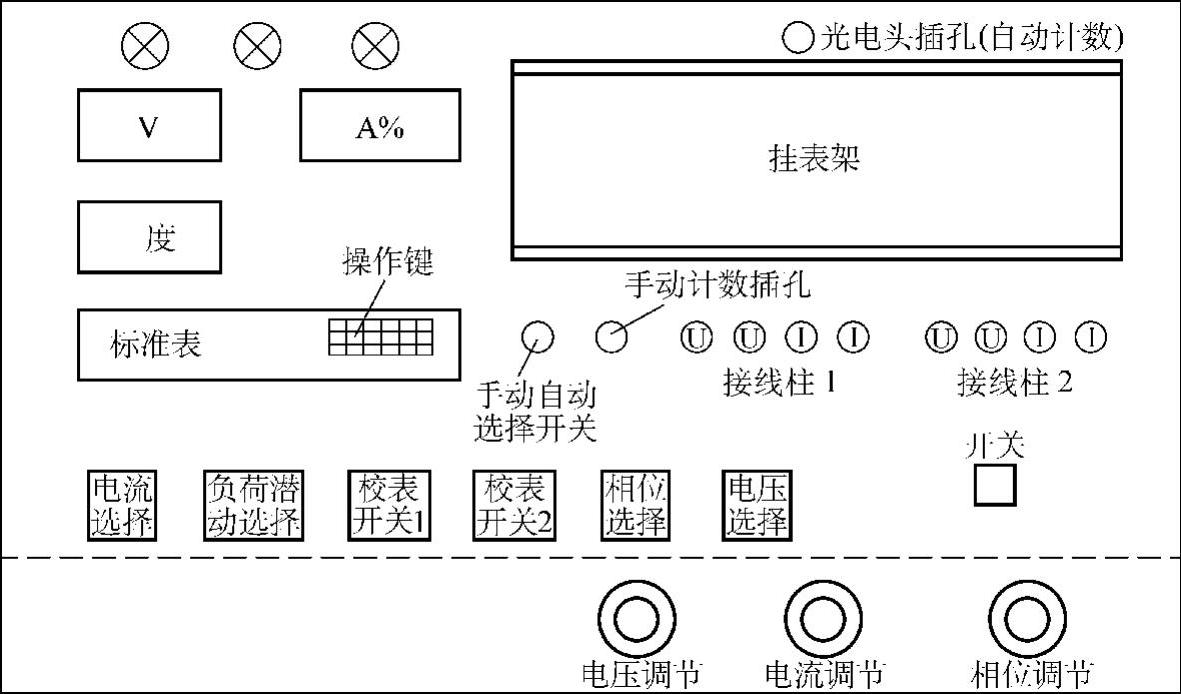

图5-55 电能表校验台板面操作元件布置图

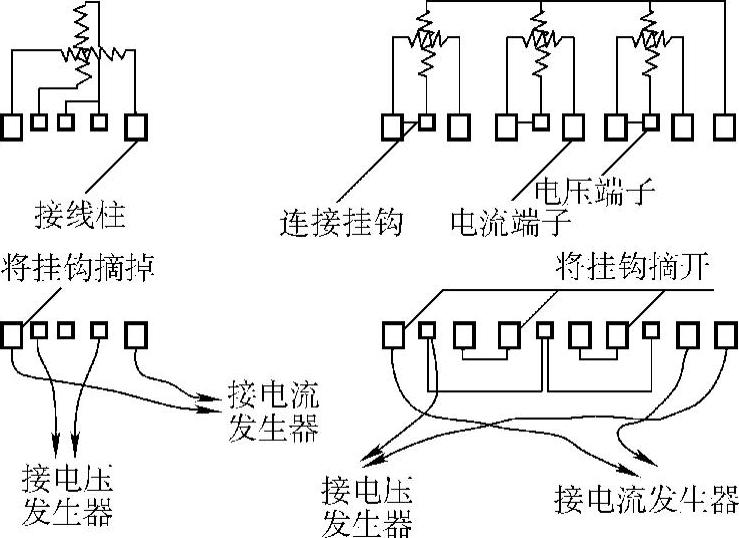

图5-56 电能表线圈的连接

3）按被校表的电流、电压参数将每个转换开关置于所需的位置。如被校表为2（4）A、220V，则将电流选择开关置于2.5A处（无2A挡，需在调节电流时调到80%，即有2.5A×80%=2A；若为5（10）A，则置于5A挡，调节电流为100%即为5A）；电压选择开关置于220V，这里要注意三相三线表的电压线圈为380V，则应置于380V，经电压互感器接入的表则应置于100V；负荷潜动开关置于负荷挡（潜动试验时再置于潜动挡）；若用第一组输出线接线柱，则应将被校表1打开，被校表2关掉。

4）将电流、电压调节钮的粗调、细调钮均回到零位，相位调节钮调至中间位置，同时将相位选择开关置于零度，也就是cosϕ=0。需cosϕ=0.866时，相位开关可置于滞后30̊，调节相位调节钮，使相位表显示30̊，功率因数cosϕ即为0.866。

5）按下启动键，即接通调压器、升流器的电源。

6）按动标准表上的按键，即可将被校表参数输出电脑。

①按K键，标准表上出现A即额定电流，再按0～9的数字键，如被校表为10A，即按动1、再按0；如被校表为5A，即按动5；也就是额定电流是多少，即输入多少。

②再按K键，标准表上出现n即校验转数，一般取5转，即按数字键5；也就是选几转即输入几转。

③再按K键，标准表上出现V即额定电压，被校表220V即输入200，按2、按0、再按0键；被校表380/220V时也输入200；被校表380V即输入400。(www.daowen.com)

④再按K键，标准表上出现C即每千瓦小时转数，也叫常数，这时按表盘上的数字输入，各种表的常数不同，有1200，有225，有450等。

⑤再按K键，标准表上出现□，即采样方式，如用光电头采样即输入11；如手动开关采样即输入22；为了可靠可重新连续按动K键，这时显示器将依次连续出现输出数据。

7）调节升压器粗调钮（外圈）将电压升至接近额值，一般差5V左右时即停止，然后用细调钮（内圈）将电压调至额定值，边调边观察数字电压表的指示。

8）调节升流器粗调钮（外圈）及细调钮，将电流升至额定值，这里要注意，电流表的指示是百分数，定值由选择开关选定，见第3）条。

9）调节相位钮，使相位表显示360°或0°。

10）对好光电头的焦距，使每转一周当光电头和转盘色标相遇时，即发出计数的声响；

或用手动开关计数，从看见第一次色标时按动计数按钮，然后按定值n数转数，转到时立即按动计数按钮。

11）按动n/E校验键，标准表进入校表工作状态；按10）中方法计数，当到预置转数n时，显示器即显示出被校表的误差。如果配用打印机便可打出校验的结果。显示的误差如果在表的准确度等级以内或和其相等，表即为合格，否则判为不合格。

12）潜动试验：将电流调至零，将电压由80%～110%进行调节，电能表圆盘转动不能超过一圈，如有轻微转动，转至制动钩处应停止，否则为不合格。

13）起动试验：保持电压为额定值，将电流调至额定电流的0.5%（1.0级或2.0级的表）或额定电流的1%（3.0级的表），cosϕ=1，转盘能连续转动即为合格。

14）轻负载试验：保持电压为额定值，将电流调至额定电流的10%，n=5，按前述方校验误差，应不超差即为合格。

15）最大负载试验：保持电压为额定值，将电流调至额定电流值后（ ）内的数值，一般为2倍，n=5，按前述方法校验误差，应不超差即为合格。

16）相位角补偿检定：调整电压、电流为额定值，变动移相器，使显示器为90°，即cosϕ=0，这时被试表应不转动，如果转动则说明补偿不良，应进行调整。

同时可加额定电流或50%额定电流、额定电压，相位为60°或300°，再按上述方法校验，误差应在允许范围之内。

17）注意事项：

①电流和电压输出线的接线必须牢固正确，并经常检查线的夹头是否连接牢固。

②每试验完一个项目后，必须将电压、电流调至零位，任何时候不允许带压、带流起动。

③装置使用3×380/220V三相四线电源，必须按相序U、V、W、N输入，不能接反。装置应可靠接地。

④各调节选择开关及其操作必须正确无误。

⑤校验时应观察被验表计数器是否走字，否则说明表内计数机构有脱齿现象。
