元件的测试方法很多，使用的仪器也不尽相同，本书只列出常用的测试方法和线路，供读者参考。

（1）增益和衰减量的测试 测试原理见图5-49。

操作步骤如下：

1）按图将线路接好，接线要正确可靠，插接要紧密匹配。

2）接通电源观察有无异常。

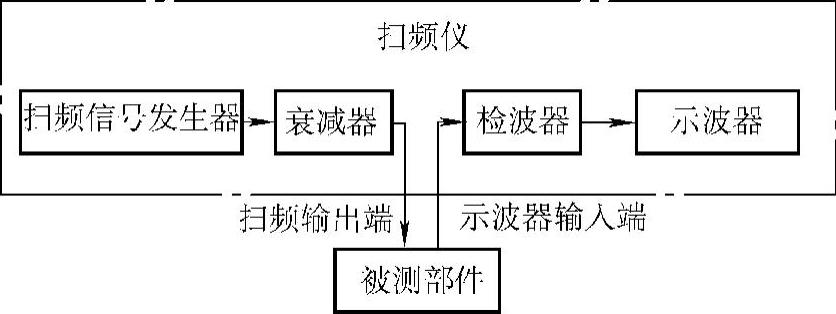

图5-49 增益和衰减量的测试

3）选好频段，经调整让测试频段位于示波器屏幕中央。

4）先将扫频输出端直接与检波器输入端短接在一起，然后调整衰减器，使频率响应曲线的高度适中，并记下这一高度的位置。

5）将被测元件按图接入，调整衰减器使频率响应曲线的高度和前一高度一致，这时衰减器的示值变化，就是元件被测值。如变化增加NdB，那么元件的增益为NdB；如果减少NdB，则元件的衰减即为NdB。

（2）隔离度的测试 测试方法与衰减量的测试相同，但一定要保证被测部件各端子处在匹配状态。其定义为一端子加入信号，另一端子上该信号衰减了多少分贝即为隔离度。

（3）驻波比的测试 测试原理见图5-50。

操作步骤如下：

1）按图接好线路，注意事项同前。

2）接通电源。

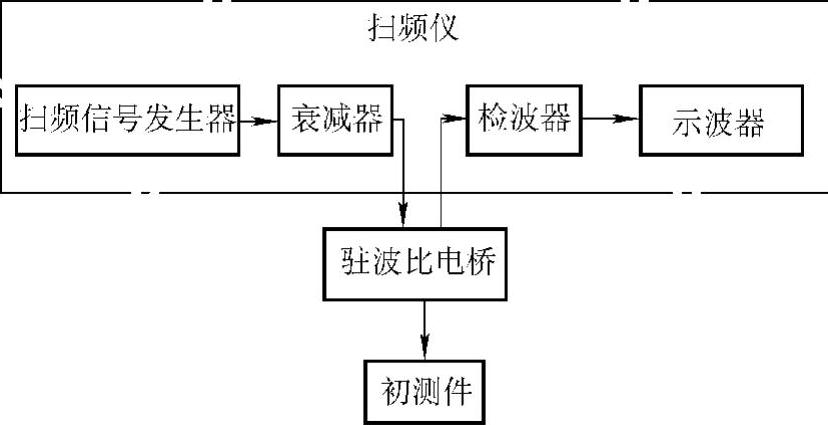

图5-50 驻波比的测试

3）先断开被测元件，调整衰减器，记下衰减量为1、2、4、6、8、…时屏幕上所在的位置，然后将衰减器恢复到零位。

4）然后接上被测元件，继续测试，这时曲线与无元件时的曲线重合，则可从下表查出电压驻波比s，见表5-65。(www.daowen.com)

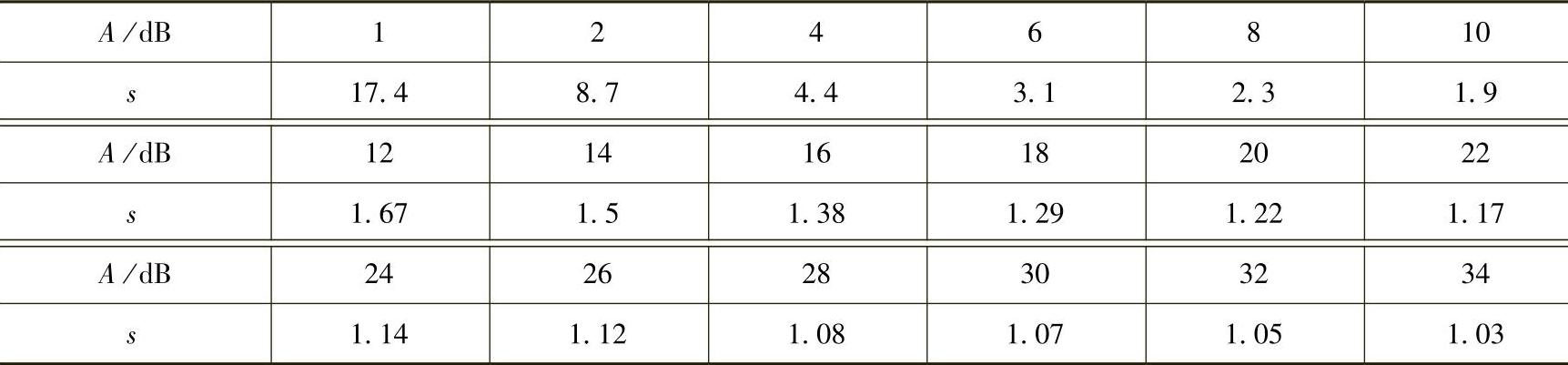

表5-65电压驻波比s与衰减量A的关系

（4）噪声系数的测试 测试原理见图5-51。

操作步骤如下：

1）按图接线并接通电源，同前。

2）将噪声发生器旋转置于校准位置，使其输出噪声功率为零。

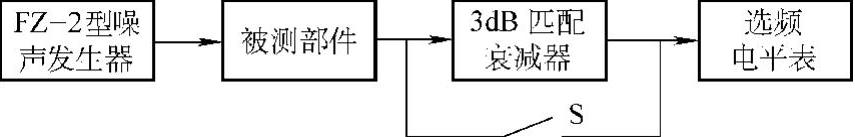

图5-51 噪声系数的测试

3）将开关S置于闭合位置，短接衰减器，读出选频电压表的读数N。

4）将噪声发生器旋转置于“测试”位置，将S打开，使衰减器接入电路。这时调整噪声发生器的灯丝电压，使选频电压表的指示为N，这时噪声发生器的指示刻度即为被测元件的噪声系数值。

测试中使用的衰减器，常为固定型，有T形、π形两种，见图5-52。其中电阻的选择可按表5-66中数值选取。同时衰减器也可用在系统中将信号衰减。

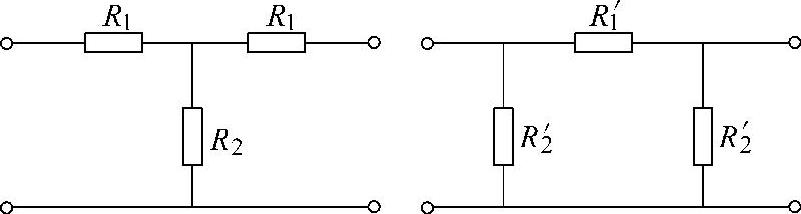

图5-52 衰减器原理图

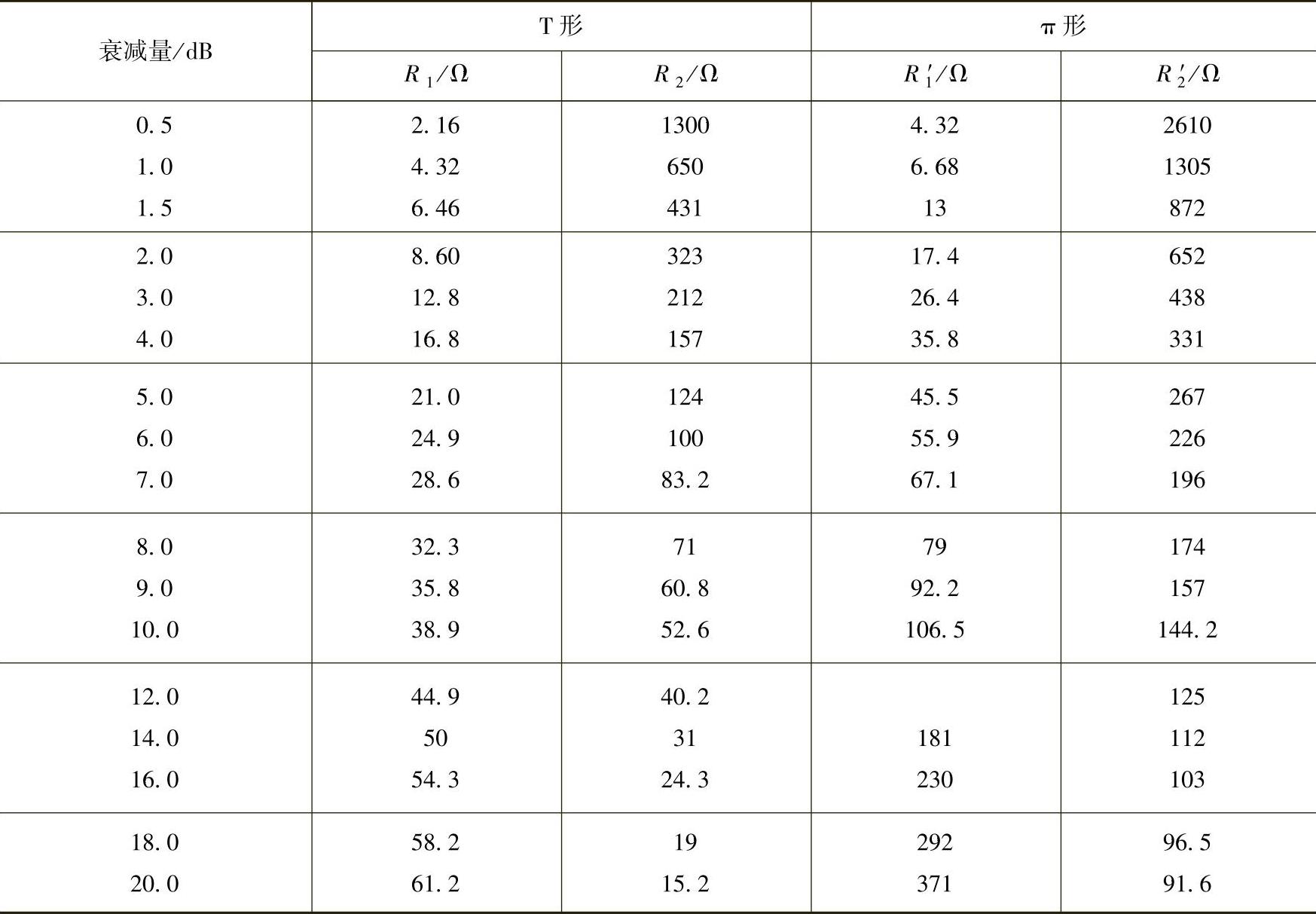

表5-6675Ω衰减器的电阻值

（5）电平的测试 电平的测试通常使用选频电平表或场强仪，但元件应接入CATV系统，并在前端接入射频信号源，使输入电平为系统正常工作时的实际电平值。也可用数字万用表测量。

（6）同轴电缆应用万用表测量线芯与屏蔽层间的直流电阻，阻值越大越好，不得用绝缘电阻表测量；同时应将电缆一端的线芯与屏蔽短路，在另一端测量线芯及屏蔽层是否通路。
