架空线路的计算及选择很复杂，这里仅按经验公式说明一般条件下35kV及以下架空线路的选择。

1.架空线路的选择应考虑的条件

1）额定电压、输送容量及输送距离。

2）路径条件、气候条件。

3）远景发展。

2.杆型的选择

1）一般条件下，市区、厂区10kV和低压可同杆架设，不宜采用35kV、10kV、低压同杆架设。市区外35kV、10kV线路应分别架设。

2）市区、厂区10kV和低压同杆架设或低压单独架设时应采用三相五线制。

3）一般条件下，应采用单杆架设，只有在终端或设变压器台时可使用双杆。

在市区外，若架设距离较长且负荷较大时，可考虑双杆架设，必要时在跨越、转角或终端，可考虑铁塔架设。

4）市区、厂区杆距一般不大于50m，市区外一般不大于80m。

5）杆体材质一般为砼杆，有条件的可选用铁杆。

3.金具横担的选择

1）横担的选择可按表4-47～表4-50进行。

2）其他配套金具铁件应与横担匹配。

在市区外，当送电距离小、容量小时，可选用瓷横担。

4.绝缘子的选择

（1）常用绝缘子

1）针式绝缘子多用于10kV及以下的直线杆和转角合力不大的转角杆。

2）蝶式绝缘子用于380V线路终端、耐张及转角杆上，在6～10kV线路中还可以与悬式绝缘子组成绝缘子串，从而简化金具结构。因这种绝缘子耐电性能较差，故不宜单独用作高压线路绝缘元件。

3）悬式绝缘子适用于6kV及以上的线路上。

4）拉紧绝缘子用于拉线上作为拉线绝缘和连接用。

5）瓷横担绝缘子适用于10kV以上线路中作支持导线和绝缘之用，可取代针式绝缘子及部分悬式绝缘子。

常用绝缘子技术数据见表4-51～表4-55。

（2）按绝缘子强度选择绝缘子

1）采用针式绝缘子时，一般可按表4-56选用。

PQ-10T（PQ-10M）型针式绝缘子是由10kV线路上P-10T（P-10M）型绝缘子改进的。其特点是泄漏距离大、易于清扫、有较好的防秽性能，故适宜于灰尘较大地区的10kV线路上采用。

表4-47 高压单回路横担选择

表4-48低压横担选择

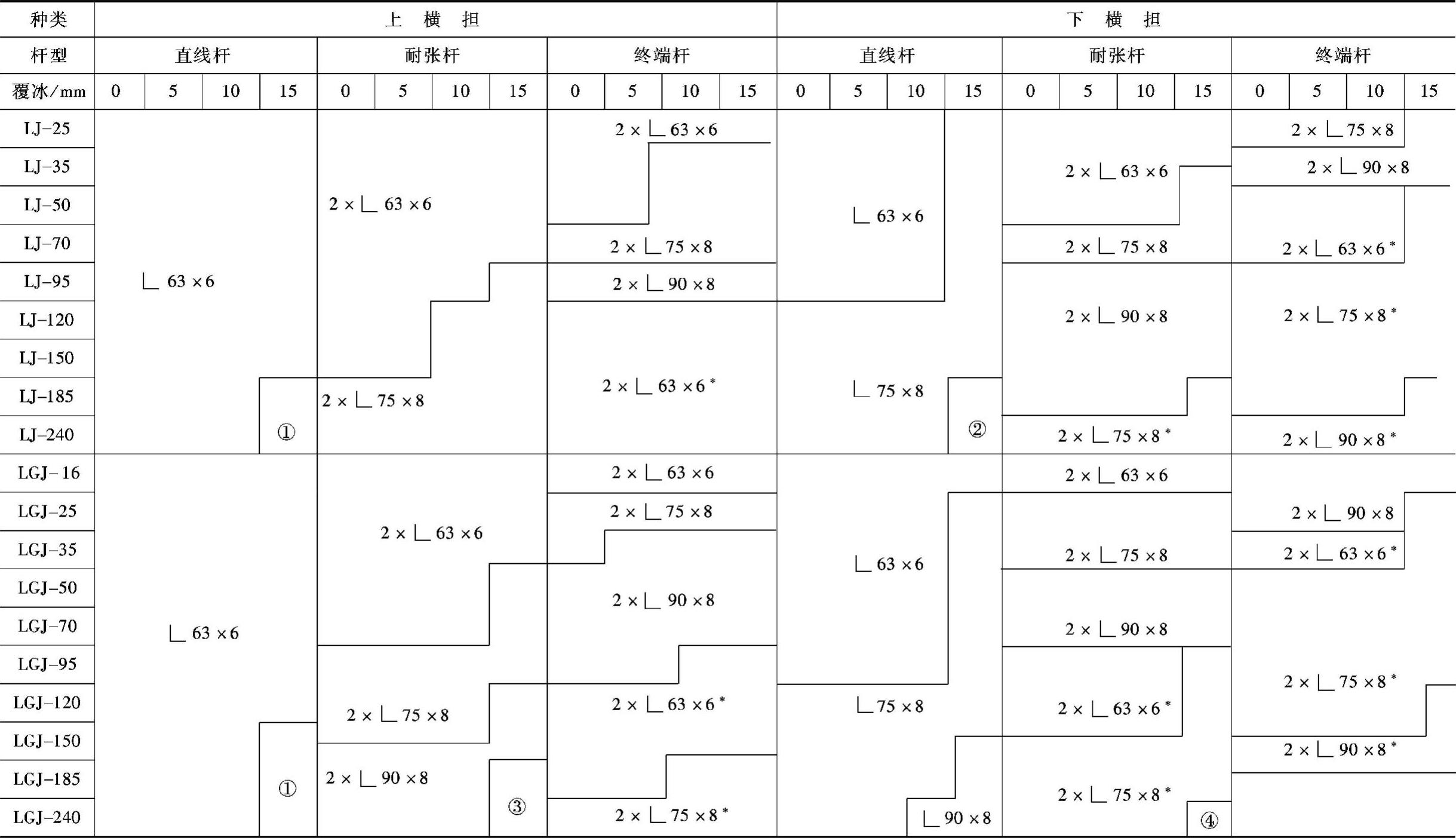

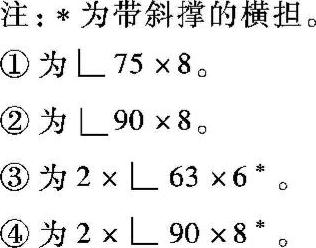

表4-49 高压双回路横担选择（档距50m）

表4-50 高压双回路横担选择（档距90m）

表4-51高压线路针式绝缘子

注：1.铁脚抗弯强度指铁脚受力时，中心轴线偏移5°时的荷载值。(www.daowen.com)

2.PQ型为加强绝缘子，其泄漏距离较大。

3.绝缘子重量包括铁脚重量。

表4-52低压线路针式绝缘子

表4-53悬式绝缘子

注：1.XW型为防污绝缘子。

2.C表示槽型连接。

3.在XP型中，XP-4可代替X-3，XP-7可代替X-4.5。

表4-54蝶式绝缘子

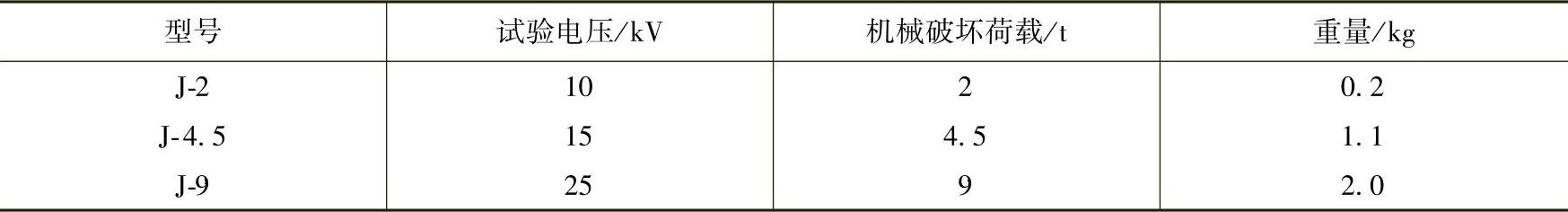

表4-55拉紧绝缘子

表4-56按线路电压和横担材料选用针式绝缘子

2）在采用悬式绝缘子串时，如无污秽空气影响，悬式绝缘子串片数可按表4-57选用。

表4-57悬式绝缘子串（X-4.5型）的绝缘子片数

3）架设在一般地区的线路，其绝缘子或绝缘子串的单位工作电压（额定线电压）泄漏距离不应小于1.6cm/kV，架设在空气有工业污秽地区或接近海岸、盐场、盐湖和盐碱地区的线路，应根据运行经验和可能污染的程度，增加绝缘泄漏距离，并宜采用防污型绝缘子或采取其他有效措施。如无运行经验，可参照表4-58。重雾地区按一般地区考虑，不增加绝缘。

表4-58空气污秽地区线路绝缘子要求的绝缘水平

（3）按机械强度选择绝缘子。

一般条件下，380V低压架空线路中，档距为50m时，低压蝶式绝缘子的选用可按表4-59进行。

表4-59蝶式绝缘子的选用

拉紧绝缘子的选用可按表4-60进行。

表4-60拉紧绝缘子的选用

5.拉线的设置和选择

架空线路中，终端杆、转角杆、耐张杆及直线杆设置的防风段均应设置拉线。影响拉线选择的因素很多，其主要是克服纵向及横向的拉力。另外拉线选择与线路的电压等级、导线截面积、杆型、风载大小及覆冰等因素有关。

一般条件下，拉线应按表4-61～表4-64进行选择。

表4-61拉线的强度设计安全系数及最小截面积

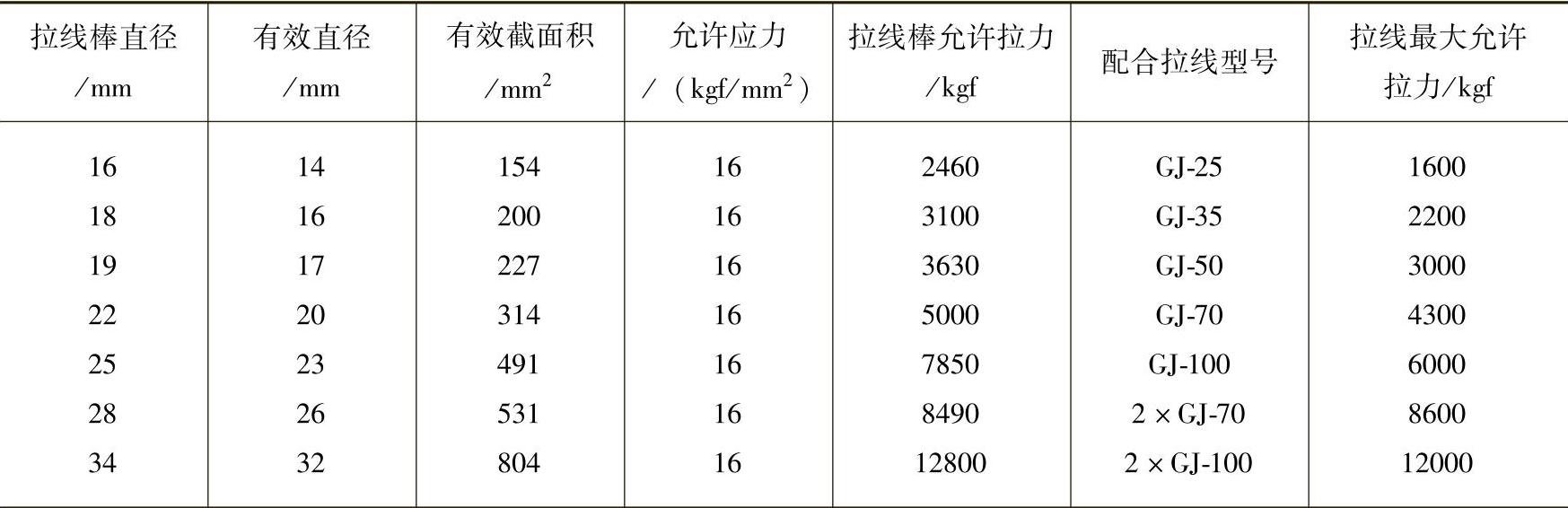

表4-62拉线棒选择

表4-63每根导线所需拉线的拉力（单位：kgf）

注：1.水平拉线可用拉线与电杆夹角θ=90°时的数据，拉线柱的拉线可用θ=30°时的数据。

2.大于45°的转角杆、横担为终端结构的电杆拉线，可用终端杆的数据。

表4-64拉线允许最大拉力
