民用建筑用电负荷核算程序与方法优化

民用建筑用电负荷的核算通常用需要系数法计算,然后再用负荷密度法或单位指标法去验证。

1.用电设备容量的处理法则

1)反复短时工作制的用电设备应折算到负荷持续率为25%以上的有功功率

2)消防泵、专用消防电梯以及在消防状态下才使用的送风机、排烟机等非正常状态下才投入运行的用电设备均不列入总设备容量之内。

3)备用生活水泵、备用电热水器、备用空调制冷机组及其他备用设备不列入设备容量之内。

4)夏季有制冷空调系统,冬季用锅炉采暖的建筑物,其设备功率不同时计取,应选择其中较大的一项计入总设备容量之内。

在进行负荷核算时要均衡考虑环境社会因素、人民生活及收入的影响,将来发展也作为考虑的因素。为了核算方便,这里给出常用裸导线和电缆的相关数据,见表4-6~表4-9。

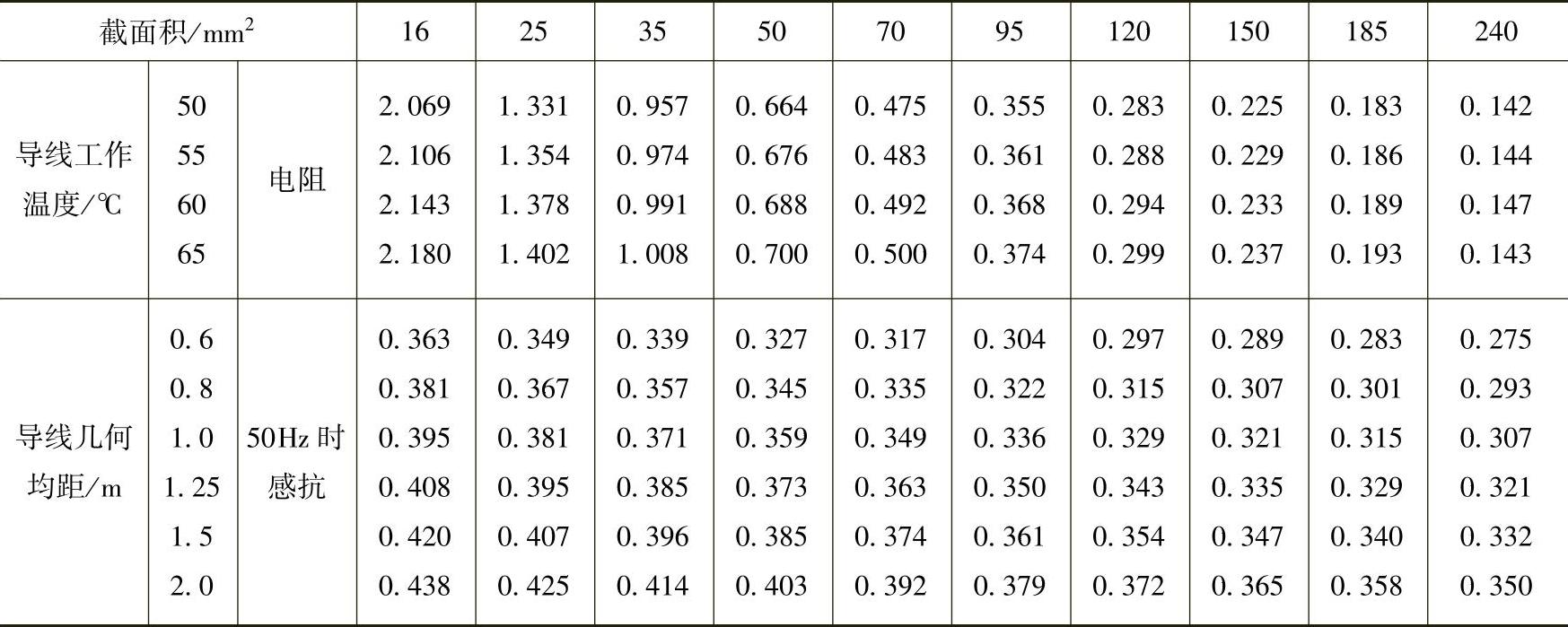

表4-6LJ型铝绞线的电阻和感抗值(单位:Ω/km)

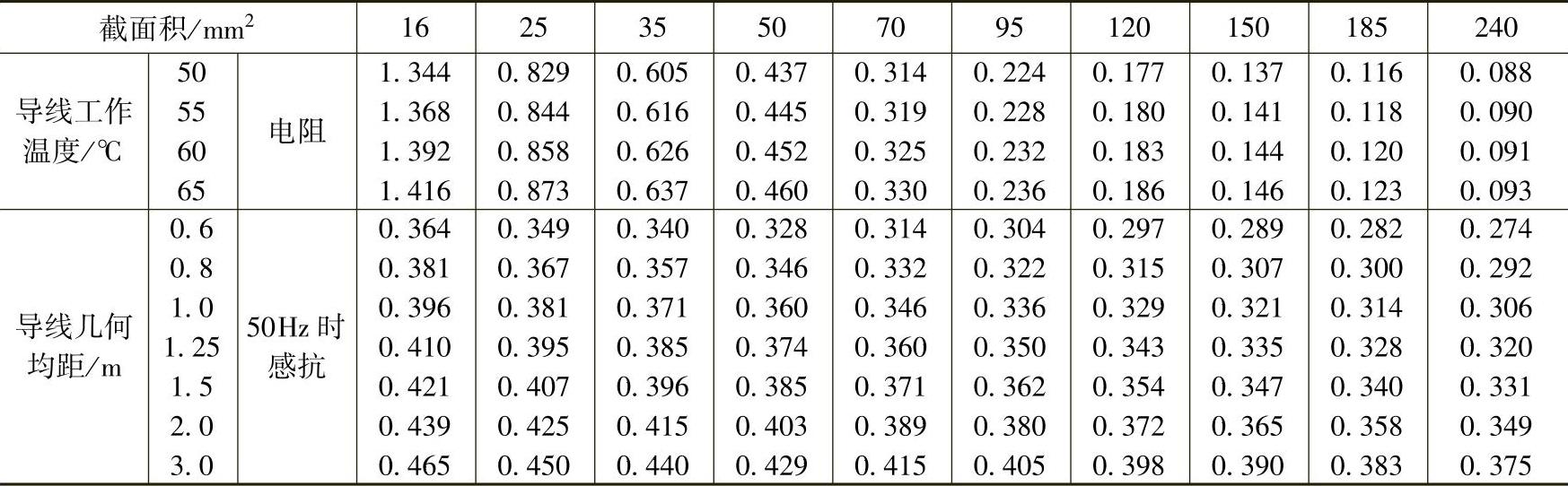

表4-7LGJ型钢芯铝绞线的电阻和感抗值(单位:Ω/km)

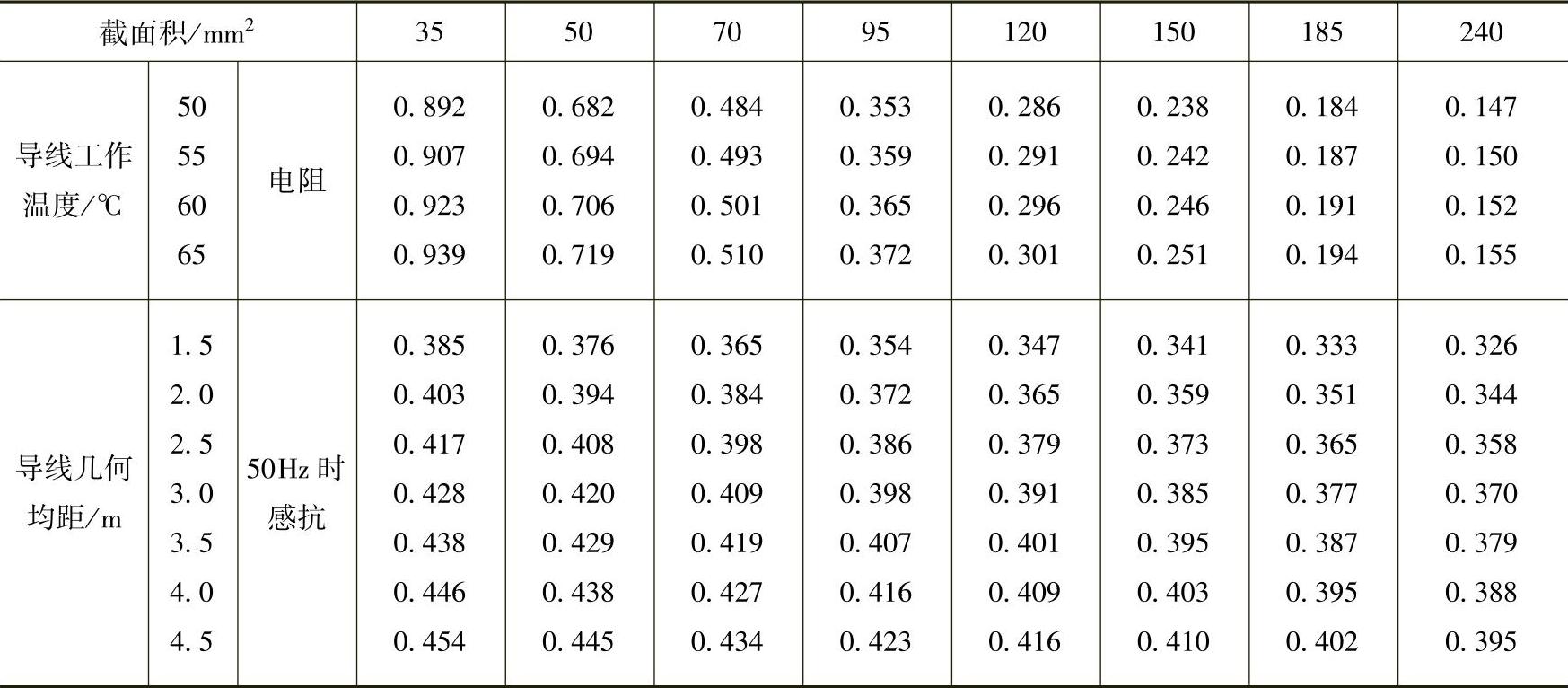

表4-8TJ型铜绞线的电阻和感抗值(单位:Ω/km)

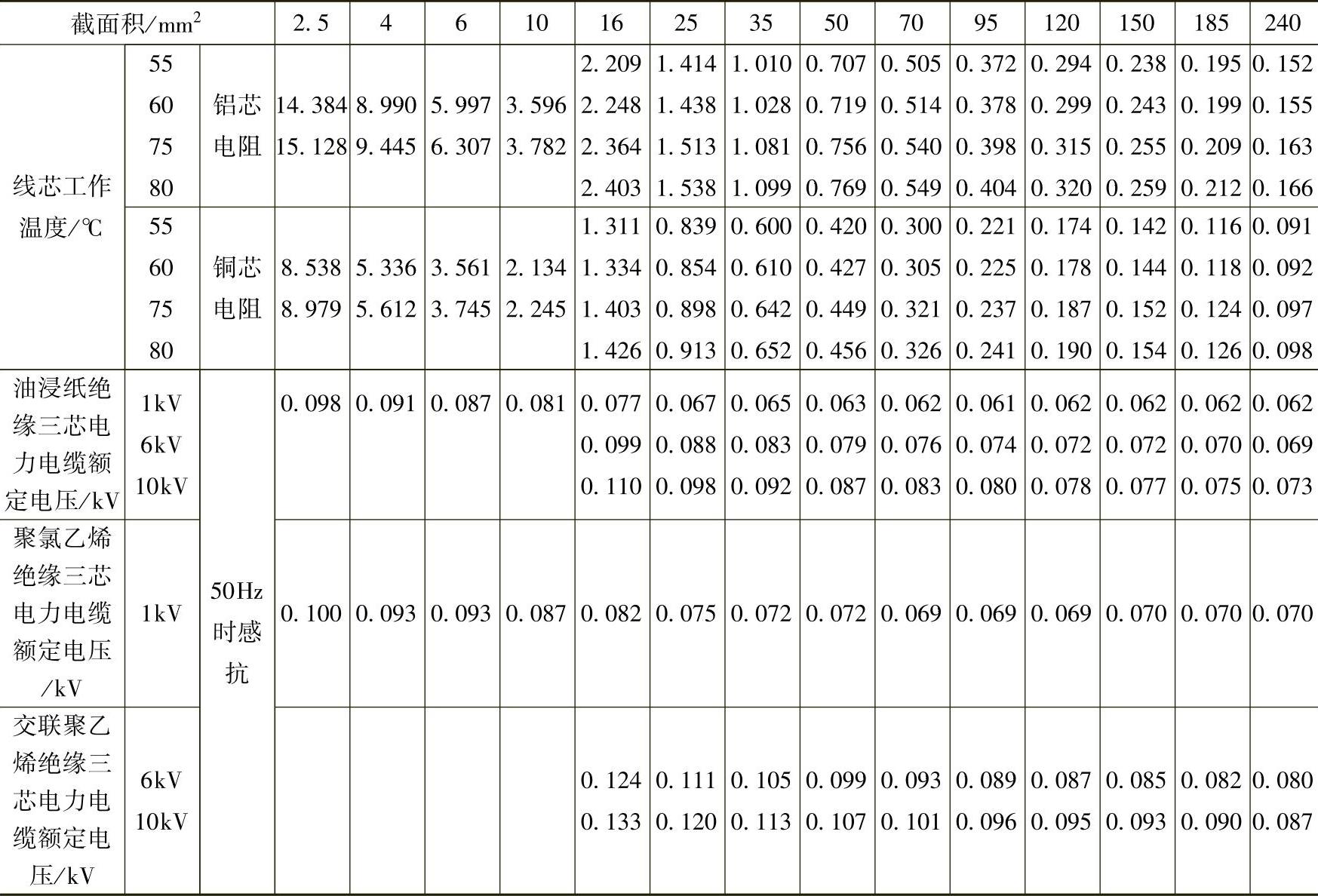

表4-9电缆的电阻和感抗值(单位:Ω/km)


2.计算方法

(1)需要系数法

1)用电设备组的计算负荷为P30.1=Kx′Pe(4-45)Q30.1=P30tanφ(4-46)



2)配电干线或变电所的计算负荷为


Q30.2=KΣQΣ(KxPetanφ)(4-50)



式中Pe——用电设备组的设备容量;

Kx′——需要系数,见表4-10和表4-11;cosφ、tanφ——用电设备的功率因数及正切值,见表4-11,tanφ由cosφ反函数查三角函数

得到;KΣPKΣQ——同时系数,分别取0.8~0.9、0.93~0.97。(www.daowen.com)

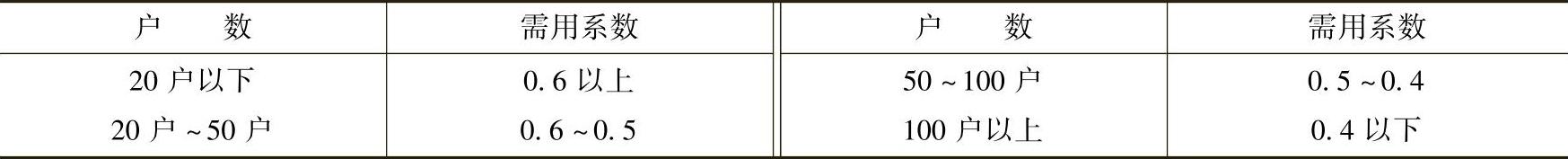

表4-10全国建筑电气情报网推荐的10层及以上高层民用建筑需要系数Kx

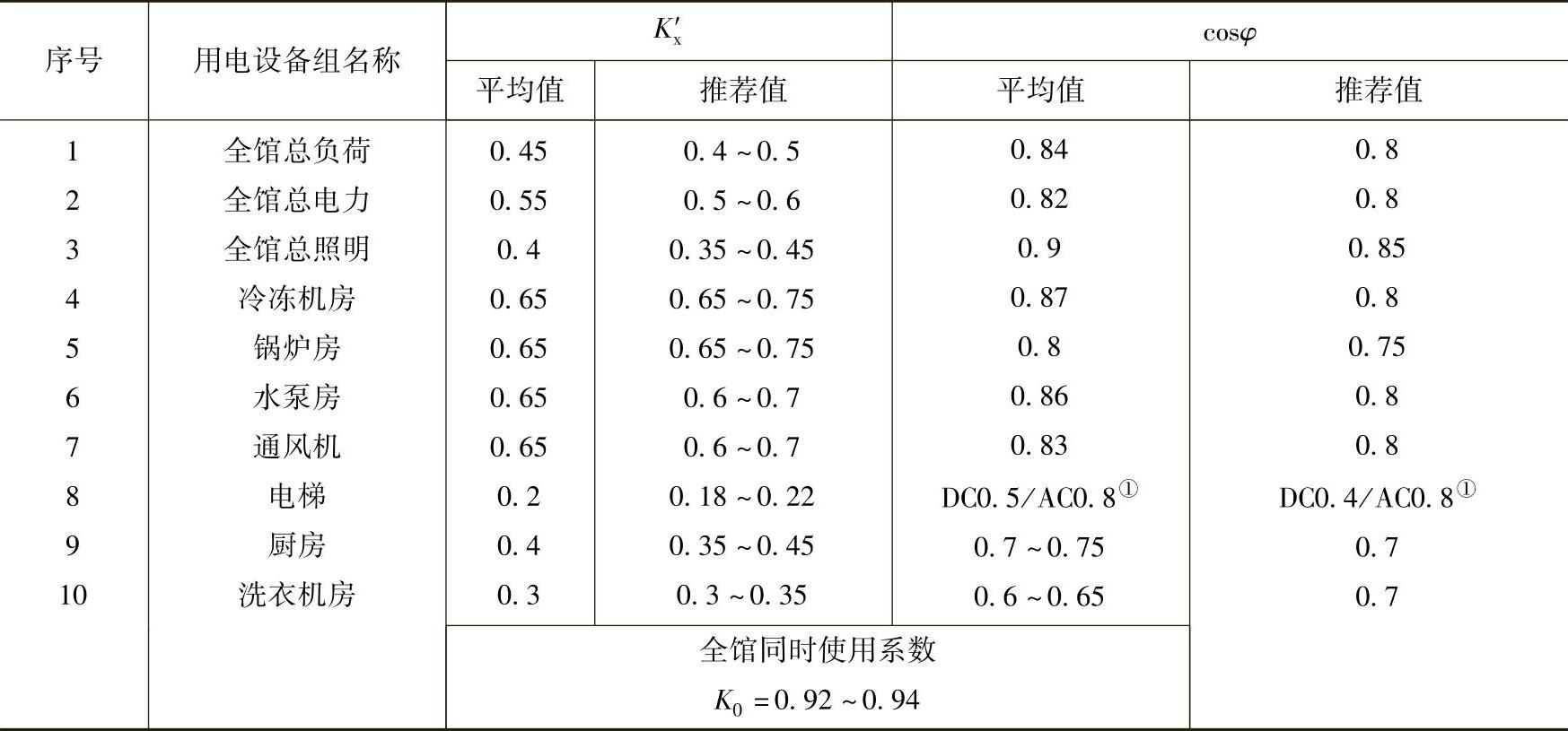

表4-11中国民用建筑电气负荷研究专题组提供的旅游宾馆及主要用电设备组的需要系数及功率因数表


①DC( )/AC( )表示直流梯( )/交流梯( )。

(2)负荷密度法


式中W/m2——平均每平方米计算有功功率,单位为W;

A——建筑面积,单位为m2

(3)单位指标法


式中W/x——平均用电有功功率,单位为W;x为人、床、户;

N——人数、床数、户数。

W/m2W/x的选取见表4-12和表4-13。

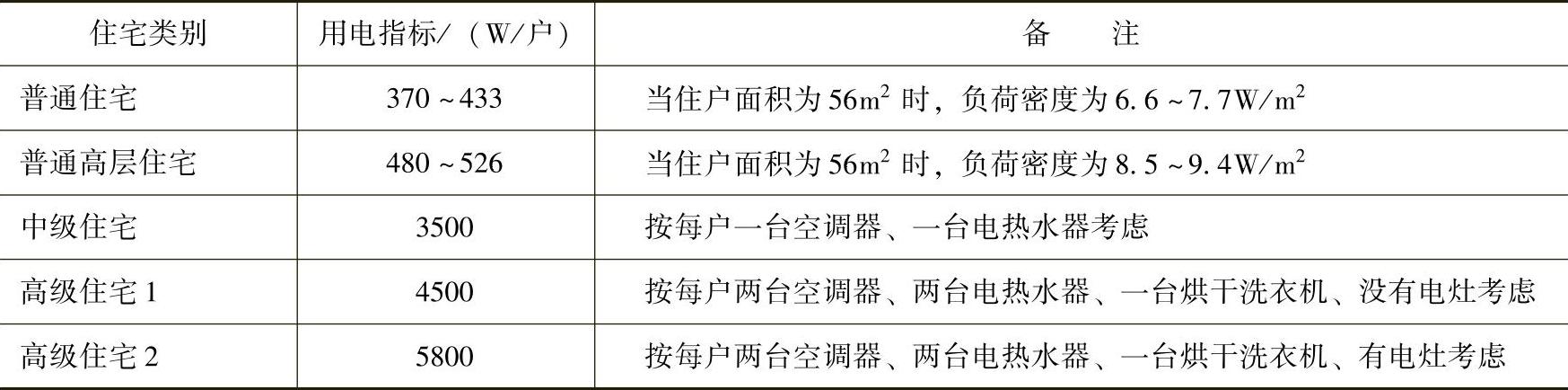

表4-12设计院提供的北京地区民用住宅用电指标推荐值


注:中级及高级住宅指外交公寓一类的建筑。

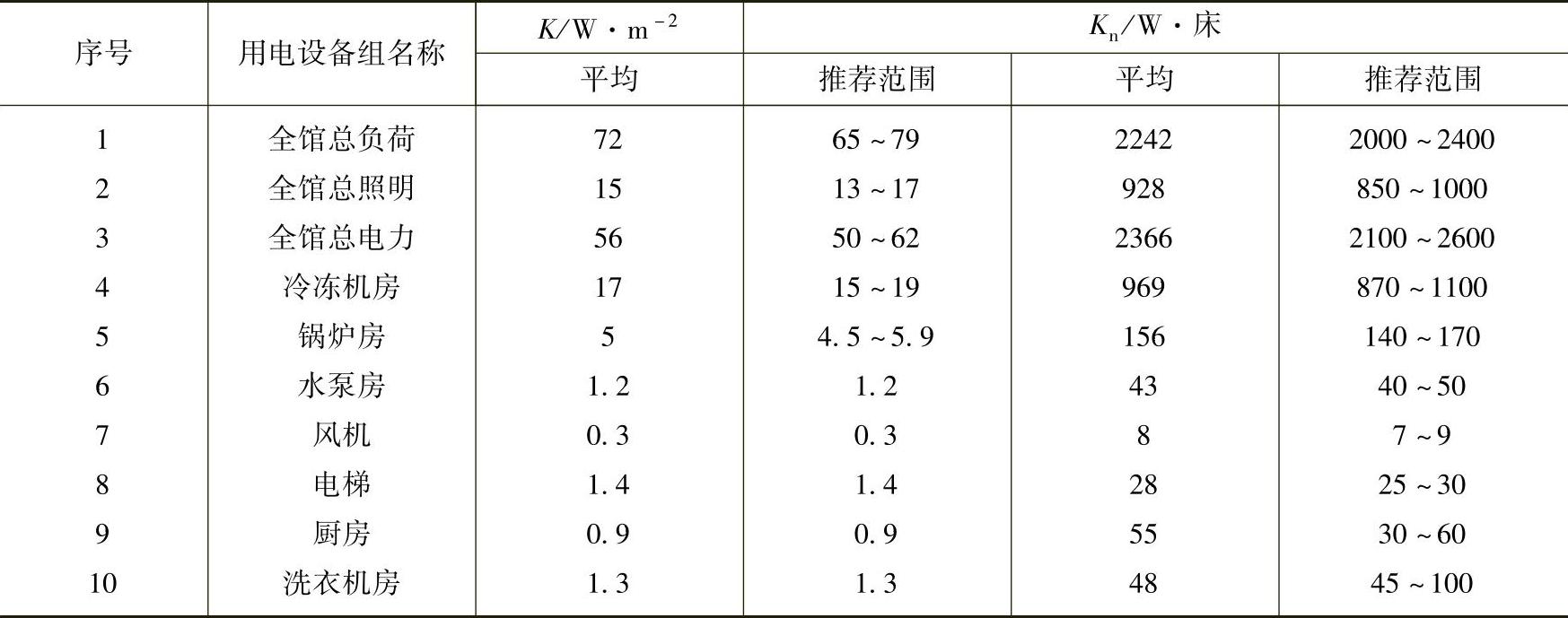

表4-13旅游宾馆的负荷密度及单位指标


有时用户的用电负荷常用估算的方法进行估算

Sg=KcA+M(4-55)式中Sg——住户的每户估算视在负荷,单位为VA;

Kc——住户的估算负荷密度(除去大型用电设备),单位为VA/m2

A——住户的建筑面积,单位为m2

M——住户的大型用电设备,单位为VA。

Kc一般取30~40VA/m2M一般取2500~3500VA。

民用用电负荷的计算,其各种系数的选取,是随着工业的发展和人民生活水平的提高而应不定期进行修订。照明负荷的功率因数一般在0.6~0.9,水泵负荷率一般在0.7~0.8,风机一般在0.75~0.85。
