这里以WQ-5A型万用电桥（如图3-10所示板面结构）说明电桥的使用方法。

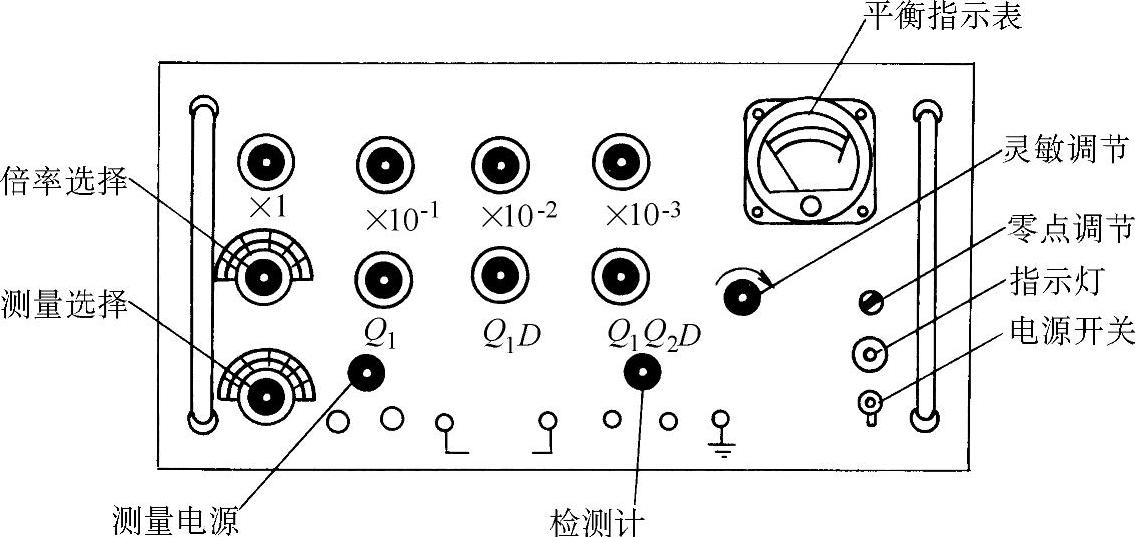

图3-10 WQ-5A型万用电桥板面布置图

1.电阻的测量

1）将桥臂读数开关“×1”、“×10^-1”、“×10^-2”、“×10^-3”置于“0”位。

2）将损耗因数和品质因数旋钮“Q₁”、“Q₁D”、“Q₁Q₂D”置于“0”位。

3）将被测元器件接入测量接线柱，接线越短越好。

4）接通电源，并将“测量电源”和“检流计”置于内接位置。

5）反时针旋转“灵敏调节”钮到最小位置，使平衡指示表达到满刻度100，若达不到就调节“零点调节电位器”。顺时针转动“灵敏调节”到最大位置，“平衡指示”的指针应指向“0位”。

6）将“测量选择”置于电阻挡。

7）根据被测电阻的标称值范围，将“倍率选择”开关打在适当的挡位。

8）按顺序调节“×1”、“×10^-1”、“×10^-2”、“×10^-3”4个读数开关，平衡指示表的指针逐渐向满刻度偏转，调节每一个读数开关时应调到平衡指示表的指针不动为止，然后再调下一个读数开关。反复调节读数开关，直至使表的指针指到满刻度。这时，无论怎样调节“灵敏调节”电位器，指针都稳定指示在满刻度而不摆动，说明电桥已达到平衡。

9）将读数开关指示数值的总和即□·□□□（□为指数值），与“倍率选择开关”指示数值的乘积，就是被测电阻的电阻值。

这里要注意，有时电桥不易达到平衡，这时可将“灵敏调节”电位器反时针旋转，使“平衡指示”指针处于中间位置。反复调节读数开关，使指针向左偏转，同时逐渐顺时针调节“灵敏调节”电位器直到最大，尽可能使指针偏转到最大值。有时，由于被测元器件存在着分布电容或剩余电感，电桥无法达到理想的平衡状态，平衡指示表的指针就不能偏转到满刻度100。

2.电容的测量(www.daowen.com)

电容的测量应用交流电桥，或用万用电桥，有的万用表也可以测量电容。使用WQ-5A型万用电桥测量电容时1）～5）同电阻测量的1）～5）。

6）将“测量选择”开关置于电容挡。

7）根据被测电容的标称范围，将“倍率选择”开关置于适当的挡位。

8）顺序调节读数开关，使平衡指示表指针偏转到最大限度。若被测电容有一部分的介质损耗，调节读数开关效果不佳，应同时调节损耗因数“Q₁D”及“Q₁Q₂D”旋钮，使指针偏转更大，反复调节读数开关和损耗因数旋钮，直到电桥达到完全平衡为止。

9）各读数开关指示数值的总和，与“倍率选择”开关指示数值的乘积，就是被测电容的电容量。“Q₁D”与“Q₁Q₂D”开关所指示的读数之和，就是被测电容的损耗因数D值。

3.电感的测量

电感的测量通常用万用电桥，也可用交流电桥，有的万用表也可以测量电感。

使用WQ-5A型万用电桥测量电感时1）～5）同电阻测量的1）～5）。

6）将“测量选择”开关置于电感挡，选择电感挡时要根据电感的品质因数Q值的大小，当被测电感的Q<10时，“测量选择”置于电感挡的Q₁位置；当Q>10时，“测量选择”开关置于电感挡的Q₁Q₂D位置。

7）根据被测电感的数值范围，选好相应的“倍率选择”挡位。

8）与电容测量调节步骤一样，但比电容测量更难调节到完全平衡。所以，要耐心反复调节读数开关和品质因数的读数开关Q₁、Q₁D、Q₁Q₂D，使平衡指示表的指针偏转到最大限度。

9）各个读数开关数值之和，与倍率选择开关指示的数值的积，就是被测电感的电感量。直读Q₁、Q₁D、Q₁Q2D开关读数之和，就是被测电感量的Q值。当“测量选择”开关放在电感“Q₁Q₂D”挡时，只用“Q₁Q₂D”的读数，以红字红线刻度直接表示被测电感量的Q值，因为这时“Q₁”、“Q₁D”开关均置于“0”位。

这里我们要注意，使用WQ-5A型万用电桥时，测量电阻用的是50Hz市电电源经整流稳压后的直流电源，而测量电容、电感时用的是1kHz的信号源，这些都已在电桥的电源部分做好，只要正确操作即可。
