接地电阻测试仪的使用及注意事项

时间:2023-06-15 理论教育 版权反馈
【摘要】:用接地电阻测试仪测量接地电阻的接线如图3-7所示。使用接地电阻测试仪的操作方法及注意事项:1)按不同的布置将仪表连接以后,检查无误,即将仪表水平放置,检查指针是否在零位中心线上,否则用调零钮调整使其位于中心线上。任何时候、任何情况下,接地电阻值以实测值为准,所有计算公式的计算值只能作为参考值。其他型号的场强仪可按使用说明书进行。

接地电阻测试仪的使用及注意事项

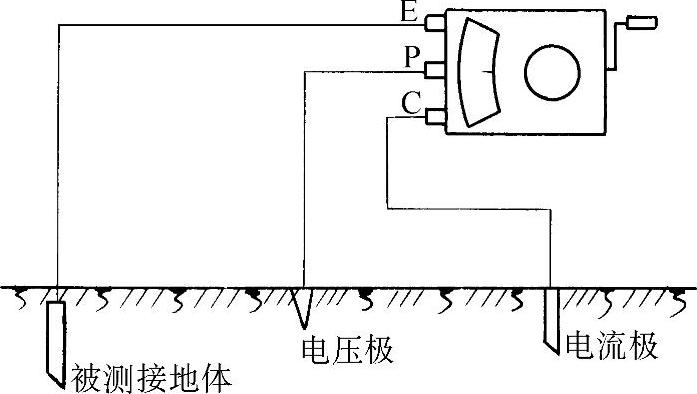

图3-7 接地电阻测试仪测量接地电阻的接线

接地电阻测试仪俗称接地摇表,其电流极与电压极是随仪表配套的专门装置,俗称探针,其导线也是随仪表配套的,使用时应展开,直线排列时,两探针相距20m即可,也可三角形排列,夹角为30°左右,探针应打入土壤之中。用接地电阻测试仪测量接地电阻的接线如图3-7所示。

使用接地电阻测试仪的操作方法及注意事项:

1)按不同的布置将仪表连接以后,检查无误,即将仪表水平放置,检查指针是否在零位中心线上,否则用调零钮调整使其位于中心线上。

2)将“倍率标度”置于最大倍数,慢慢转动手柄,同时旋动“测量标度盘”,使指针趋向于中心线。否则应逐级减小倍率,直至位于中心线。

3)当指针接近于平衡时,加快手柄转速至120r/min以上,并调整测量标度盘,使指针指示中心线。

4)如“测量标度盘”的读数小于1,应将“倍率标度”置于较小的倍数,再重新调整“测量标度盘”,以得到正确读数。

5)用测量标度盘的读数乘以“倍率标度”的倍数,即得到所测量的值。

测量接地电阻时,必须将接地体与被保护设备的连接引线拆开,将测量端接在接地体端,因此安装时要求接地引线与接地体间应有可拆卸的连接点,一般用螺栓连接,连接点应用镀锌扁钢做成,分别与接地引线和接地体焊接,连接螺栓不少于两条,并有防松装置,如图3-8所示。另外,测量接地电阻应仔细,接线要正确,测得结果与以往测量值相差较大时,应仔细分析,并请有经验的人进行检查或复测。任何时候、任何情况下,接地电阻值以实测值为准,所有计算公式的计算值只能作为参考值。

六、场强仪的使用

1)拉杆天线的选择:根据被测频道的信号频率选择天线,并将其调节到相应的长度上。长度的确定是与频率对应的,只要将拉杆天线拉到所要测量的频率上,即是天线所需要的长度。RR3场强仪配有四副对称偶极子天线,测量频率为28~500MHz,可测量1~15频道的场强,同样RR8场强仪也配有对称偶极子天线,测量频率为470~1000MHz,可测量UHF频段的各频道。RR8场强仪与RR3场强仪的使用方法基本相同。(www.daowen.com)

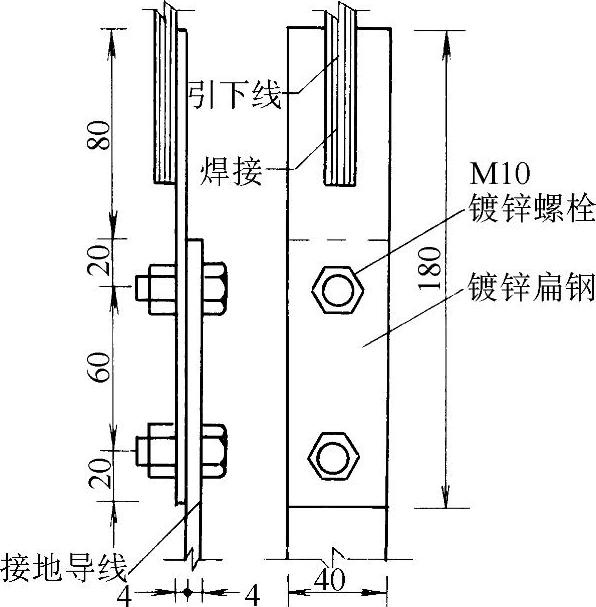

图3-8 接地引线与接地体之间的可拆卸的连接点

2)组装天线,把选好且拉长的天线拧在支撑杆顶上的阻抗变换器上。

3)用带有高频插头的同轴电缆将天线的阻抗变换器与仪器的天线插孔连接起来,连接时应检查其插入是否紧密可靠、不得松动。

4)将组装好的天线杆与三角支架连接起来,其天线总高度应大于3.5m。组装好的天线及场强仪的连接如图3-9所示。

5)将场强仪的电源接好,同时检查表的指针是否在零位,否则应进行调整。将电源开关打在“直流”挡上,按下“检查电源”按钮,看表的指针是否进入红线区,是否应充电。


图3-9 组装好的天线及场强仪示意图

6)校准仪器:将电源接通,将“增益”旋钮转到增益最小的位置,调节“零点”使指针指在零位;将“波段”和“调谐”放在相应的位置上;将“输入电平—Ⅰ”放在0dB的位置上;将“输入电平—Ⅱ”放在红线的位置上;将“工作选择”开关放在“校准”位置上,调整增益旋钮,使指针指在红线的位置上。

7)测量:将“工作选择”打在测量位置上;将“波段开关”打在被测频率的位置上,可在频率标度盘右下方圆窗口示出波段,如1、2、3等;调节“调谐”钮,使指针指示值为最大;调整“输入电平—Ⅰ”和“输入电平—Ⅱ”使指针指在红线的位置;将“Ⅰ”+“Ⅱ”则为被测场强值,单位为dBμV。

其他型号的场强仪可按使用说明书进行。
