（见图4-29）

该彩电的控制系统由主芯片PW113（U100）内部的微处理器和ROM、RAM承担。该CPU控制系统设置有两组I²C总线控制功能，第一组由（207）、（206）脚组成，其中（207）脚为数据控制线，（206）脚为时钟控制线。被控单元功能电路有A-D转换电路U303（AD9883A）、数字视频信号处理与格式变换和图像增强电路U500（PW1230）、多制式伴音信号处理电路U1000（MSP3450G）、亮色分离/彩色解码/A-D转换电路U400（VPC3230D）、模拟视频彩色处理电路U401（Z86129）、一体化高频调谐器A1000（FI1256+ALPS）和16位I²C总线的可擦写存储器（E²PROM）U600（24C16）。第二组总线控制由（205）脚的GSDA、（204）脚的GSCL组成，其中（205）脚为数据线，（204）脚为时钟线。外围电路主要是与128×8位双向可擦写存储器U304（24LC21A）进行数据通信，以便连续传输与控制信号和存储各种指令。

U100的（203）脚为红外遥控指令信号的输入端口，主要用于接收各种遥控指令信号。

（202）脚是切换指令信号的输出端，用于发送数字高清信号与VGA信号的切换控制指令，切换控制指令从U302（PI5V330）的①脚输入。

（201）脚为TV/AV/YUV/HD视频信号的切换端口，它控制着另一块PI5V330（U402）的切换与处理，其控制电压从U402的①脚输入。

（200）脚为电源控制端（PORTAT端），通过控制双运算放大器U800A（LM358）的处理实现对电流输出的控制。

（139）、（147）脚为复位端，其中（147）脚为复位电路地端，与PW1230的（53）脚相连后到地；（139）脚为受控复位电压输出端，受控电路有U401（Z86129）、U201（29LV800D）、U500（PW1230）、U1000（MSP3450G），并经接插件J1000/J601的③脚与手动复位按钮和相关电路相连，使各相关电路实现系统复位控制。

（36）脚为强制怠速控制端，从AD9883A（U303）的（）脚输入，控制该电路怠速运行。

（57）～（64）脚（8位）为本机键控指令信号的输入端，与本机键控板电路相连接。

（67）、（68）脚为PC（个人计算机）VGA串行信号的输入/输出端口，与PC的15针插座的（15）、（12）脚相连接，其运行状态受控于（42）脚的控制脉冲信号和缓冲器U300D/B的工作状态。(www.daowen.com)

（39）脚为液晶显示屏电源控制端。正常情况下，（39）脚为0V低电平时，液晶显示屏供电接通。当（39）脚为高电平时，Q800（T390）导通，并接的场效应晶体管T802的G极为0V低电平而截止，液晶显示屏供电中断。

（40）脚为背景灯控制端，控制着运算放大器LM358-SO的导通、放大与截止，从而实现对背景灯的控制。

（44）脚为PW1230数据启动控制端，同时控制着缓冲器74LV126（U301A～U301D）的工作状态，从而实现对PW1230的G端口的控制。

（45）脚为指示灯LED6控制端。

（46）为开/待机控制输出端。正常情况下，（46）脚输出0V低电平时为开机，输出高电平时为待机状态。由图4-29可见，当U100的（46）脚为高电平时，Q906、Q907（均B904）同时导通，结果是T1001、T905（均IRF7314）同时截止，这使得+12V、+5V供电同时中断，整机处于待机状态。其简要机理是，由于U100（PW113）的（46）脚输出了高电平，Q906、Q907的基极得电而导通，导通的结果使T1001、T905内部场效应晶体管的G极均处于低电位而截止，这就相当于+12V、+5V供电均被截断，所以整机低电压供电全部中断而待机。当（46）脚为0V低电平时，Q906、Q907的基极同时为低电平，Q906、Q907截止，+12V便通过各自的降压电阻R907（3.3kΩ）、R1002（3.3kΩ）给T905、T1001内部场效应晶体管的G极供电，使内部场效应晶体管导通，于是+12V、+5V分别通过自己的供电通道提供各后续电路所需的供电电压。

CPU及其控制系统正常工作的前提条件，和我们通常所见到的CPU及其控制电路相似，即一是CPU部分的工作供电必须正常且稳定；二是（169）、（170）脚外的时钟振荡电路必须正常；三是复位电路正常；四是本机键控电路或电路板无短路或严重漏电性故障；五是I²C总线控制电压数据正常。以上前提条件和常规CPU控制电路基本相同。

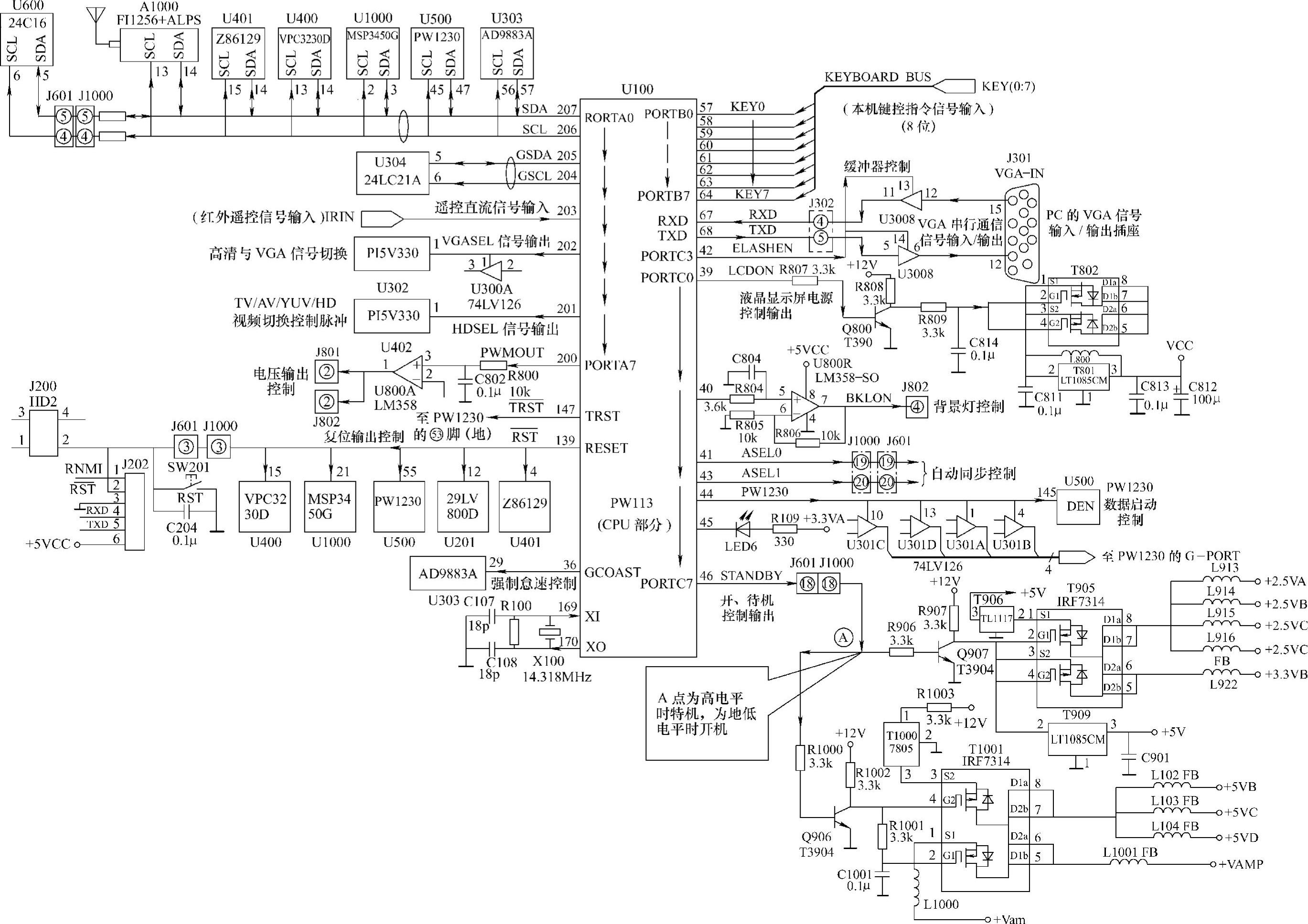

图4-29 CPU及其控制系统控制机理与控制流程
