音频信号处理的流程与方法

时间:2023-06-15 理论教育 版权反馈
【摘要】:音频信号电路的信号流程相对于视频而言要简单得多,音频伴音部分主要以多制式音频信号处理电路U1000为主体与相关外围电路组成。近些年来,国产数字高清平板彩电的音频信号处理电路均采用MSP系列多制式芯片。MSP系列音频信号处理电路的型号有20多种,但总体看来大同小异。图4-28 音频信号处理流程

音频信号处理的流程与方法

(见图4-28)

音频信号电路的信号流程相对于视频而言要简单得多,音频伴音部分主要以多制式音频信号处理电路U1000(MSP3450G)为主体与相关外围电路组成。近些年来,国产数字高清平板彩电的音频信号处理电路均采用MSP系列多制式芯片。MSP系列音频信号处理电路的型号有20多种,但总体看来大同小异。本机采用的是80脚PQF封装的MSP3450G。

在TV状态下,经调谐器解调并处理后伴音中频信号TV-AUDIO从高频头A1000(FI1256+ALPS)的(25)脚和978-7-111-35854-1-Chapter04-60.jpg脚输出,经音频预中放管Q1003(T3904)放大后,由耦合电容C1012(0.33μF)耦合送入多制式伴音信号处理电路U1000(MSP3450G)的(60)脚(输入端)。与此同时,第二伴音中频信号由A1000的(22)脚和978-7-111-35854-1-Chapter04-61.jpg脚输出,经预中放管Q102(T3904)放大后,经C1010(100pF)、C1007(56pF)耦合送入U1000的(67)脚。以上音频信号送入该芯片内部后进入前端的A-D转换电路,将模拟音频信号变换成数字音频信号后,接着输至数字音频解调器电路进行解调,解调出的音频信号被送到音频预处理器进行处理,经处理后的伴音信号送入音频信号选择电路。该选择电路的处理与选择过程,受控于CPU的(206)、(207)脚I2C总线的控制。在I2C总线的控制下,通常被选择的信号分四路输出,本机只选用了两路输出端口,一路是扬声器主伴音信号输出端口,该路伴音信号被送到芯片内部的扬声器伴音信号处理电路,经处理后再输送至D-A转换电路,将音频数字信号变换或还原成模拟伴音信号。其中的右声道伴音信号从U1000(MSP3450G)的(27)脚输出;左声道伴音信号从U1000的(28)脚输出。

与此同时,右声道耳机伴音信号从U1000的(24)脚输出;左声道从(25)脚输出。以上主伴音信号从(27)、(28)脚输出后分别经电容C1045(1μF)、电阻R1005(2kΩ)和耦合电容C1057(1nF)加到主伴音功放电路U1003(LM4755)的③脚;左声道伴音信号分别经C1046(1μF)、R1006(2kΩ)、C1058(1nF)输入至U1003的⑦脚。LM4755是松下公司生产的较新型音频功率放大电路,其内部包含有两个独立的高增益运算放大器。伴音信号经LM4755将其输出功率提升到足够大后,从①、⑧脚分别输出推动扬声器发音。耳机伴音信号从U1000的(24)、(25)脚分别输出右、左声道伴音信号后,分别经各自的信号传输电路中的C1048(1μF)、R1000(4.7kΩ)和C1049(1μF)、R1011(4.7kΩ)送到耳机伴音功放电路TDA1308的②脚和⑥脚。TDA1308是一块甲乙类耳机驱动专用功放集成电路,该伴音信号经功率放大后送至①、⑦脚输出,经各自的输出电容C1062(100μF)、C1063(100μF)送至耳机发声。

该机在AV或PC状态下,除前端信号输入的端口与TV状态不同外,后续信号的处理与放大过程均与TV状态相同,前端音频信号的输入比较简单,参考图4-28一看便知。(www.daowen.com)

该音频信号要保证有正常的伴音信号输出,主伴音单元电路MSP3450G正常工作的前提条件:一是要有正常的音频信号输入到输入端口;二是要保证正常的工作电压供电到位;三是(71)、(72)脚外接的时钟振荡电路处于正常的工作状态。另外,在MSP3450G的单元电路中,设置有静音控制电路,该静音控制电路受控于耳机插孔J605,正常工作时U1003(LM4755)的②脚为低电平,静音时为高电平

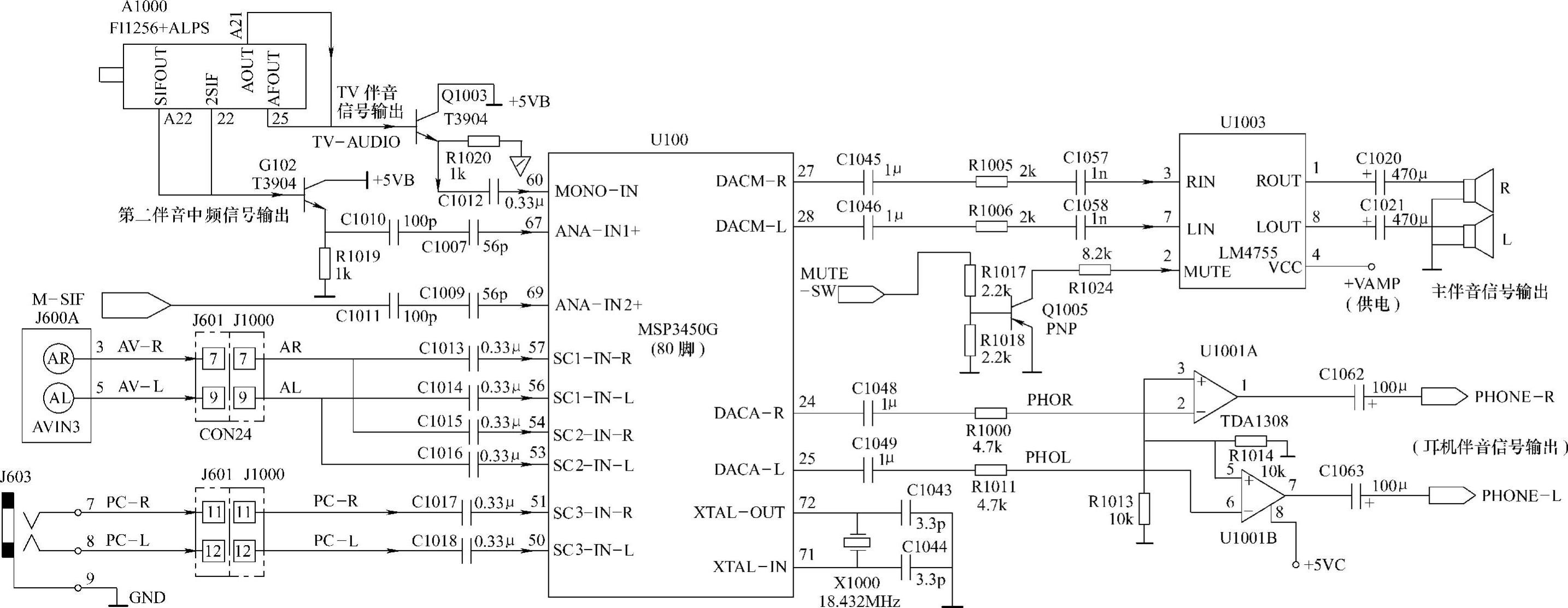

图4-28 音频信号处理流程
