DS90C383A低压差分信号接收与发送器电路优化

时间:2023-06-15 理论教育 版权反馈
【摘要】:DS90C383A是低压差分信号接收与发送器电路,它的主要任务和作用是将PW113格式变换后的24bit基色像素数据接收下来,经DS90C383A后变换成LVDS输出,然后送至液晶屏内部的LVDS接收器,将接收到的LVDS解调为原本的并行像素数据信号。DS90C383A引脚功能见表4-13。

DS90C383A低压差分信号接收与发送器电路优化

DS90C383A是低压差分信号(LVDS)接收与发送器电路,它的主要任务和作用是将PW113(U100)格式变换后的24bit基色像素数据接收下来,经DS90C383A后变换成LVDS输出,然后送至液晶屏内部的LVDS接收器(DS90C394),将接收到的LVDS解调为原本的并行像素数据信号。

需要特别提及的是,为什么PW113的输出信号不直接送往液晶屏而需要送往DS90C383A变换成LVDS输出呢?其主要原因有以下4个:

1)因为采用LVDS输入可大大降低电磁干扰,高档液晶彩电必须有效限制噪声信号的幅度,以防干扰正常的图像。


图4-21 LM358应用电路解析

2)由于在设计上屏线时,LVDS线对互相靠得非常近,LVDS线对的两个传输信号是反极性的,因此它对其他电路形成的干扰会互相抵消,有利于提高整机电路工作的稳定性。

3)为适应液晶屏驱动电路的需要,在低分辨率液晶屏时才采用TTL的数字基色信号输入,而XGA分辨率以上的液晶屏均采用LVDS输入,故必须将数字基色信号转换成LVDS对输入。

4)可大大减少上屏的数据线缆的数量,因为线缆数量过多时较容易出现接触不良等故障现象,通过DS90C383A,LVDS芯片组将24位RGB信号和4位控制信号及时钟转换为5对LVDS数据和时钟,大大减少了数据电缆的数量,电缆数可由原来的28根变为现在的10根,这会使电路工作更稳定和更可靠。

DS90C383A引脚功能见表4-13。(www.daowen.com)

DS90C383A(U801)应用电路图解见图4-22。

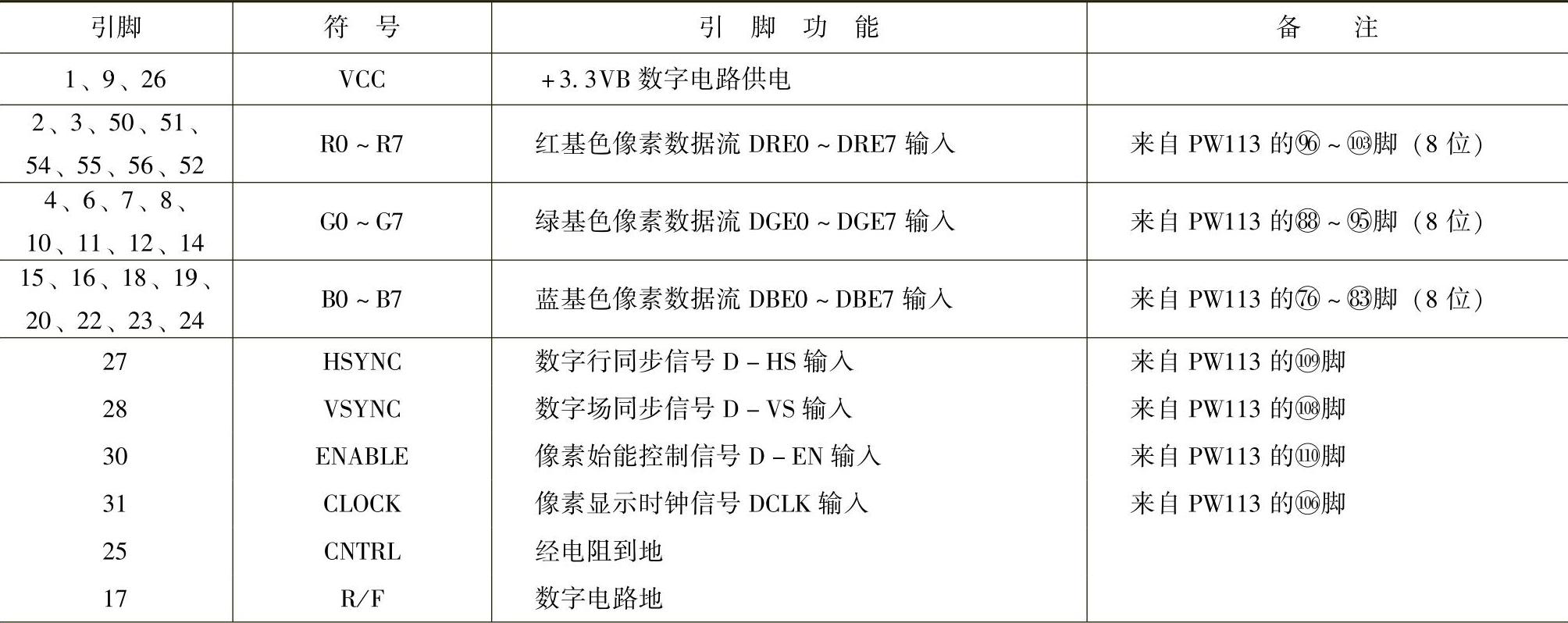

表4-13 DS90C383A引脚功能

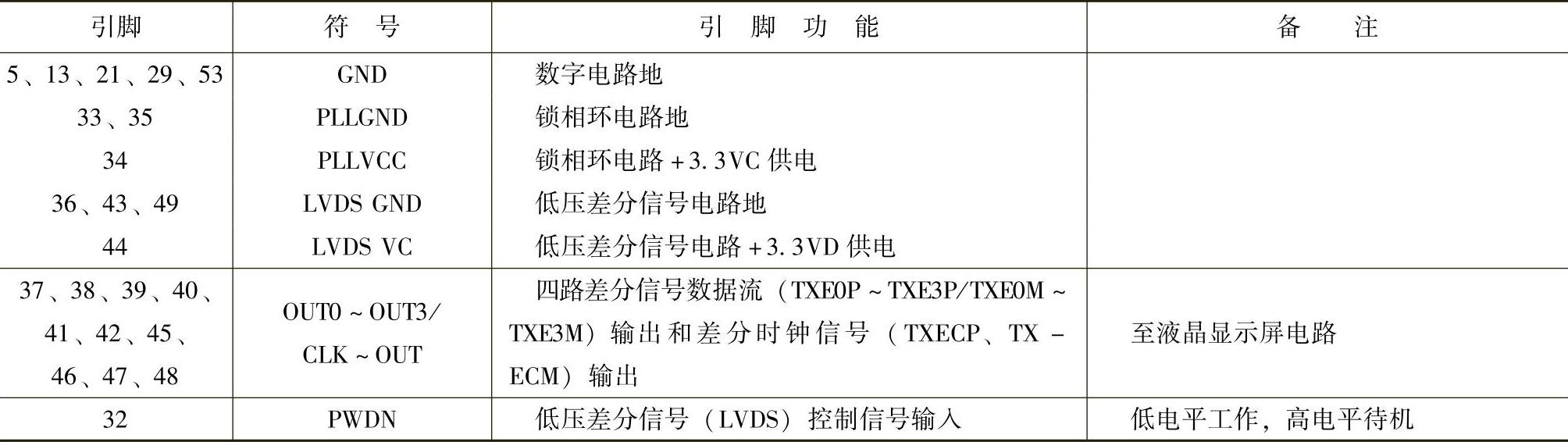

(续)

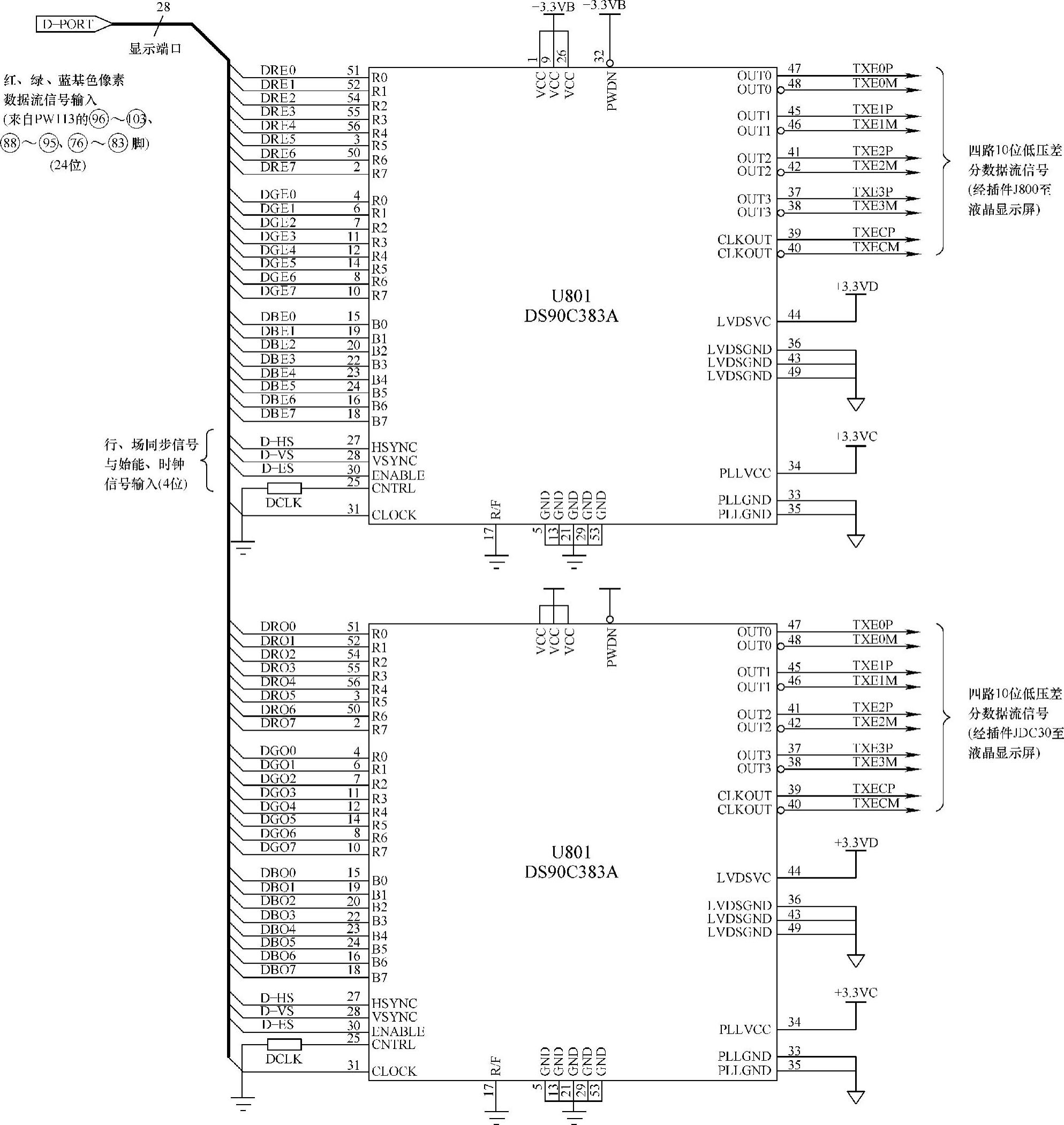

图4-22 DS90C383A(U801)应用电路图解
