PW1230（U500）采用了Pixelworks公司的专利技术，具有视频信号的去隔行扫描技术和倍（变）频扫描变换、电影模式识别和还原、小角度直线消除锯齿处理、三维数字降噪滤波等功能。由于采用了一种精确的运算方法，通过四场或五场、三维（水平、垂直、时间）跟踪方法计算场与场之间形成的运动矢量，生成新的内插行信号，从而有效地抑制了视频信号中的噪波，消除了视频信号的隔行效应，并可以在模拟和数字格式下提供一个清晰、稳定的逐行扫描输出信号。

PW1230支持NTSC、PAL和SECAM制式，支持3∶2或2∶2电影模式检测，因此可以对现有的电影电视信号和电视视频信号提供高质量显示，所以它可以广泛应用于CRT彩电、彩色显示器、液晶彩电和投影电视机等视频设备中。

同时在该电路内嵌入3倍（变）频扫描格式变换电路、先进的去隔行电路和视频信号增强电路。该电路实现了亮度信号峰化（轮廓校正），数字亮度信号瞬态改善（DLTI），数字色度信号瞬态改善（DC-TI），黑电平延伸，图像亮度、对比度、色调、色饱和度控制以及存储控制、色度信号空间变换、A-D转换等。

PW1230的主要特点：

1）输入端口。可以支持的国际标准和扫描制式有：

①国际电信联盟ITU-RBT601建议书：“演播室数字电视编码参数规范”，等效采用的我国国家标准有GB/T 14857—1993，它规定了625行/50场演播室彩色电视分量信号（Y、R-Y、B-Y信号或者R、G、B信号）的数字编码方式及其参数。

②国际电信联盟ITU-RBT656建议书：“工作在ITU-RBT601建议部分的4∶2∶2模式的525行和625行电视系统中的数字分量图像信号的接口”，等效采用的我国国家标准为“4∶2∶2数字分量图像信号的接口”（GB/T 17953—2000）。

③支持并能接收处理国际标准化组织（ISO）和国际电工委员会（IEC）MPEG-2[MPEG是Moving Picture Expert Group（活动图像专家组）的缩写]国际标准的数据流信号以及国际电信联盟ITU-RBT709标准“节目制作用国际间节目交换用各HDTV标准的参数值”。

图4-15 Z86129应用电路图解

④支持与家用计算机SVGA、VGA接口有关的扫描格式和图像分辨率，它们分别为800×600和640×480逐行扫描格式的数据信号。

⑤可以接收处理NTSC-M制、PAL-D制、3∶2或2∶2电影模式的隔行或逐行扫描格式的数据信号。

2）输出接口。可以支持的图像格式和扫描格式有：

①分量的R、G、B基色信号以及Y、Pr、Pb和Y、U、V色差分量信号。

②图像的扫描格式有480p、576p、720p、1080i、800×600、1024×768等。

③数字显示的单像素和双像素R、G、B模式。

④可支持的视频信号量化级数为8bit、10bit、16bit或24bit的4∶2∶2或4∶4∶4模式。

⑤也可支持国际电信联盟ITU-RBT709建议书“节目制作及国际节目交换用各HDTV标准的参数值”，等效采用的我国行业标准为“高清晰度电视节目制作及交换用视频参数值”（GY/T 155—2000）。

3）倍（变）频扫描格式变换功能有：

①标准清晰度电视（SDTV）系统的480p、576p逐行扫描格式。

②高清晰度电视（HDTV）系统的1080i、720p、480p的隔行（i）、逐行（p）扫描格式。

③R、G、B基色信号的刷新频率可以提高到XGA（1024×768）的60Hz。(www.daowen.com)

④对于50Hz的PAL-D制彩色电视信号的帧频可以提高到100Hz（倍频方式）。

⑤对于60Hz的NTSC-M制彩色电视信号的帧频可以提高到120Hz（倍频方式）。

4）PW1230的其他特点：

①具有3∶2和2∶2电影模式识别和还原功能。

②能够进行小角度运动斜线的消除锯齿处理。

③采用标准的256脚的PQFP封装形式。

④可以完成4∶3与16∶9幅型比切换，以适应不同幅型比信号源的需求，并可实现图像静止或缩放等功能。

PW1230引脚功能与电压表据见表4-9。PW1230内部电路组成框图见图4-16；应用电路解析与维修图解见图4-17～图4-19。

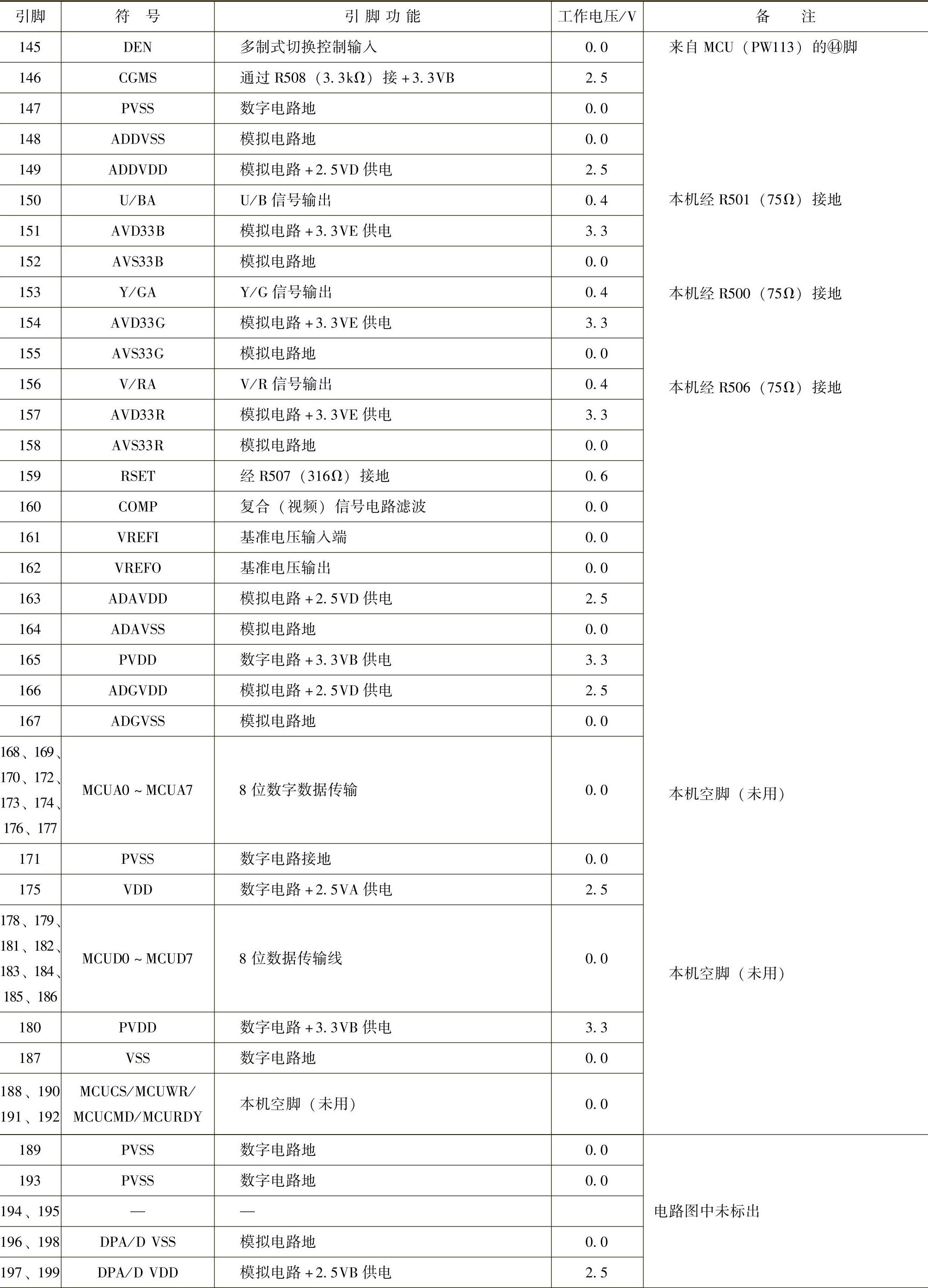

表4-9 PW1230引脚功能与电压数据

（续）

（续）

（续）

（续）

图4-16 PW1230内部电路组成框图
