VPC3230D（U400）是一款高品质的单片视频前端可以对PAL制亮度信号、色度信号及S端子、DVD信号进行切换与A-D转换的集成电路。从目前市场上流行的液晶彩电、等离子彩电和高清彩电等高端电视现状来看，TV/AV/A-D转换等信号的转换几乎均采用VPC3230D，用它将模拟的复合电视信号转换成数字YUV信号，以满足变频处理电路输入端口格式的要求。VPC3230D的主要性能和特点如下：

1）具有可调垂直峰化的高性能适应4H梳状滤波器的Y/C分离器；

2）内部设置有多制式彩色解码器PAL/NTSC/SE-CAM，包括所有的子制式。

3）内部设有4个复合视频CVBS和一个S-VHS输入端口、一个CVBS输出端口。

4）有两个RGB/YCrCb分量输入，一个快速消隐FB输入端；

5）内部集成有高品质A-D转换器和与其协配的钳位电路及AGC电路；

6）能进行多制式同步信号处理；

7）可进行线性行设标（0.25～4.0）和非线性行设标，即“全景扫探”；

8）可实施PAL+预处理；

9）提供行锁定时钟信号、数据和同步信号或656输出接口；

10）对于RGB/YCrCb和CVBS/S-VHS信号实施峰化、对比度、亮度、色饱和度和色调的控制。

①利用快速消隐信号FB来控制高品质的软件混频；

②用8bit分辨率对四种图像尺寸（1/4、1/9或1/36）进行画中画处理；

③具有15种预定义的画中画（PIP）显示形式和专家模式，可进行全编程；(www.daowen.com)

④为外部场存储器提供控制接口；

⑤提供I²C总线控制接口；

⑥在外部仅需提供一个20.25MHz晶体和少量外部元器件，即可运作。

VPC3230D内部电路组成框图见图4-13；应用电路维修图解见图4-14。

VPC3230D引脚功能与电压数据见表4-7。

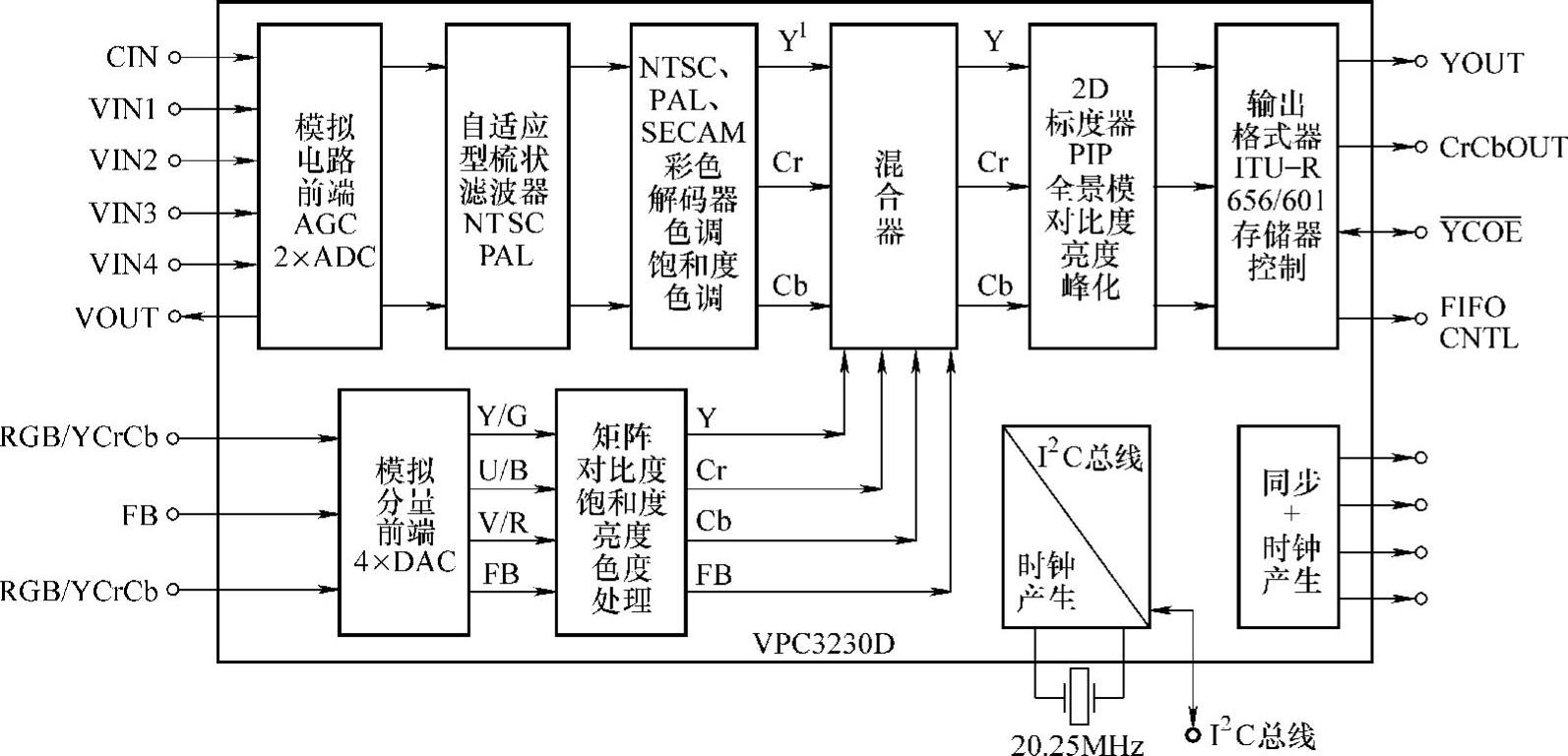

图4-13 VPC3230D内部电路组成框图

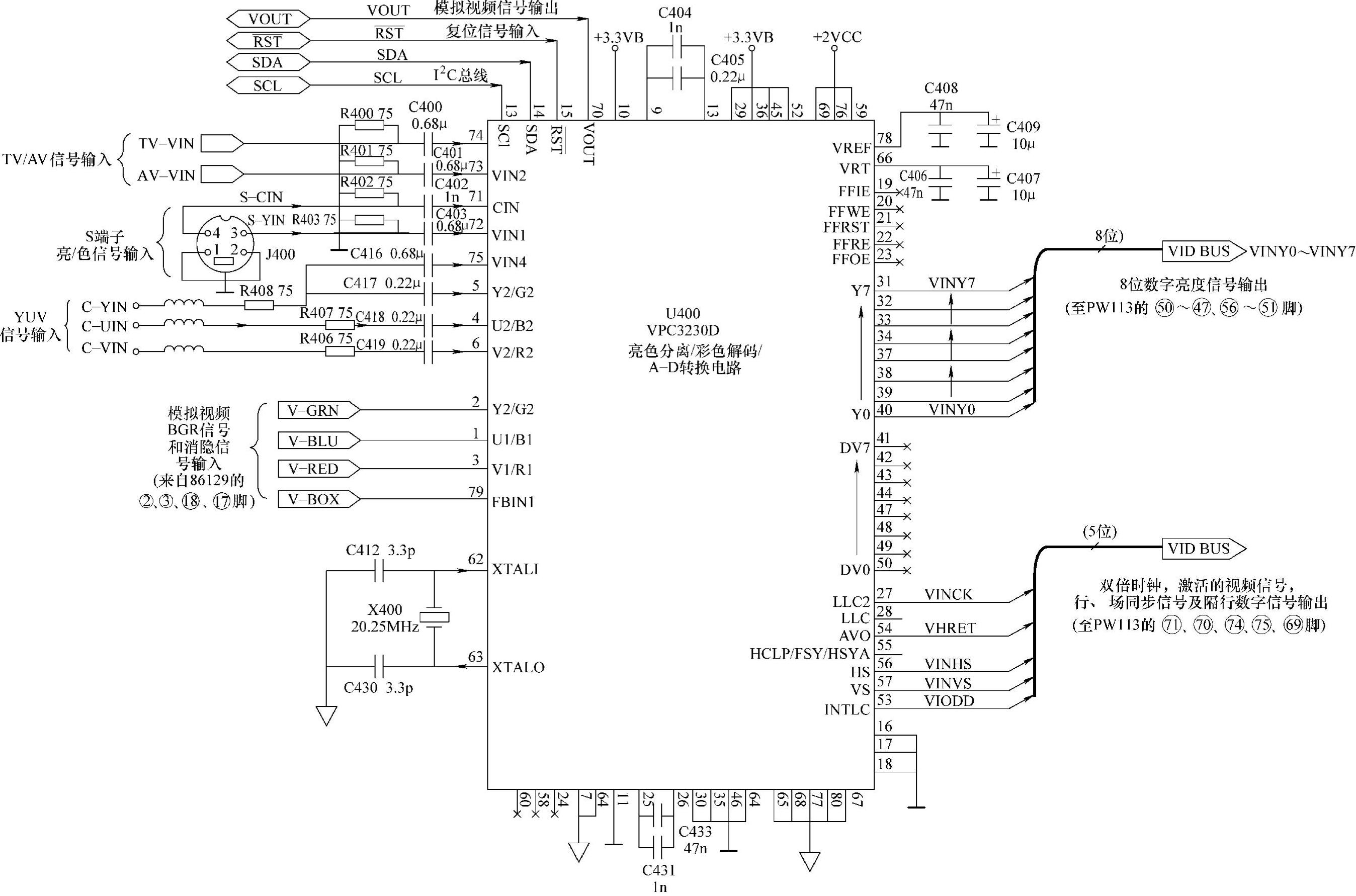

图4-14 VPC3230D应用电路维修图解

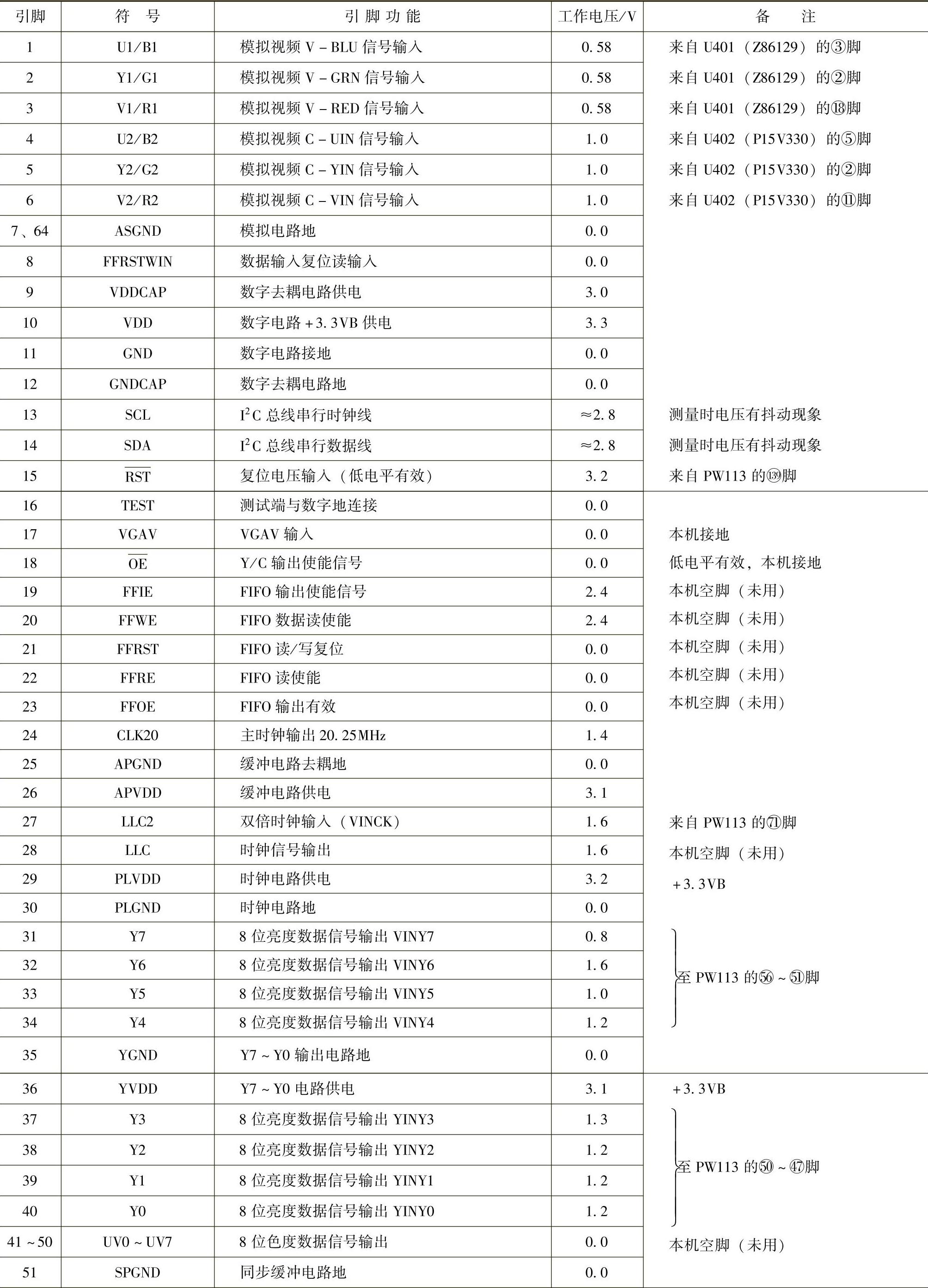

表4-7 VPC3230D引脚功能与电压数据

（续）
