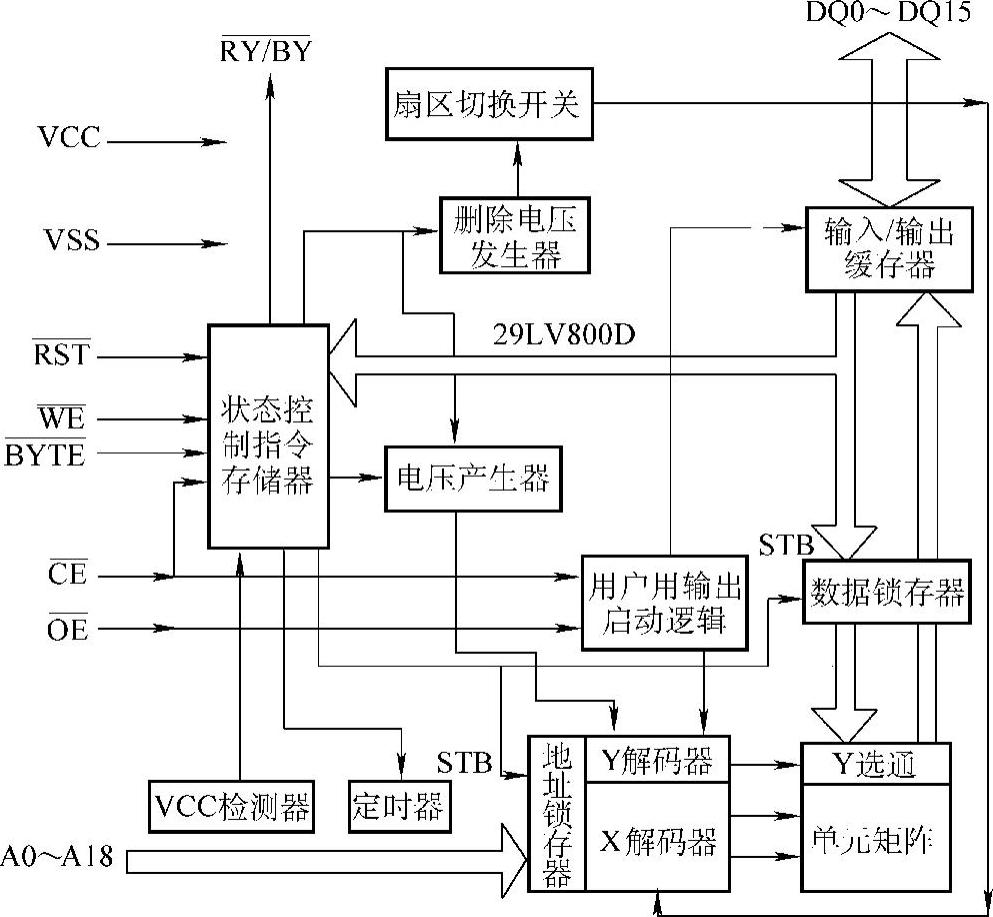

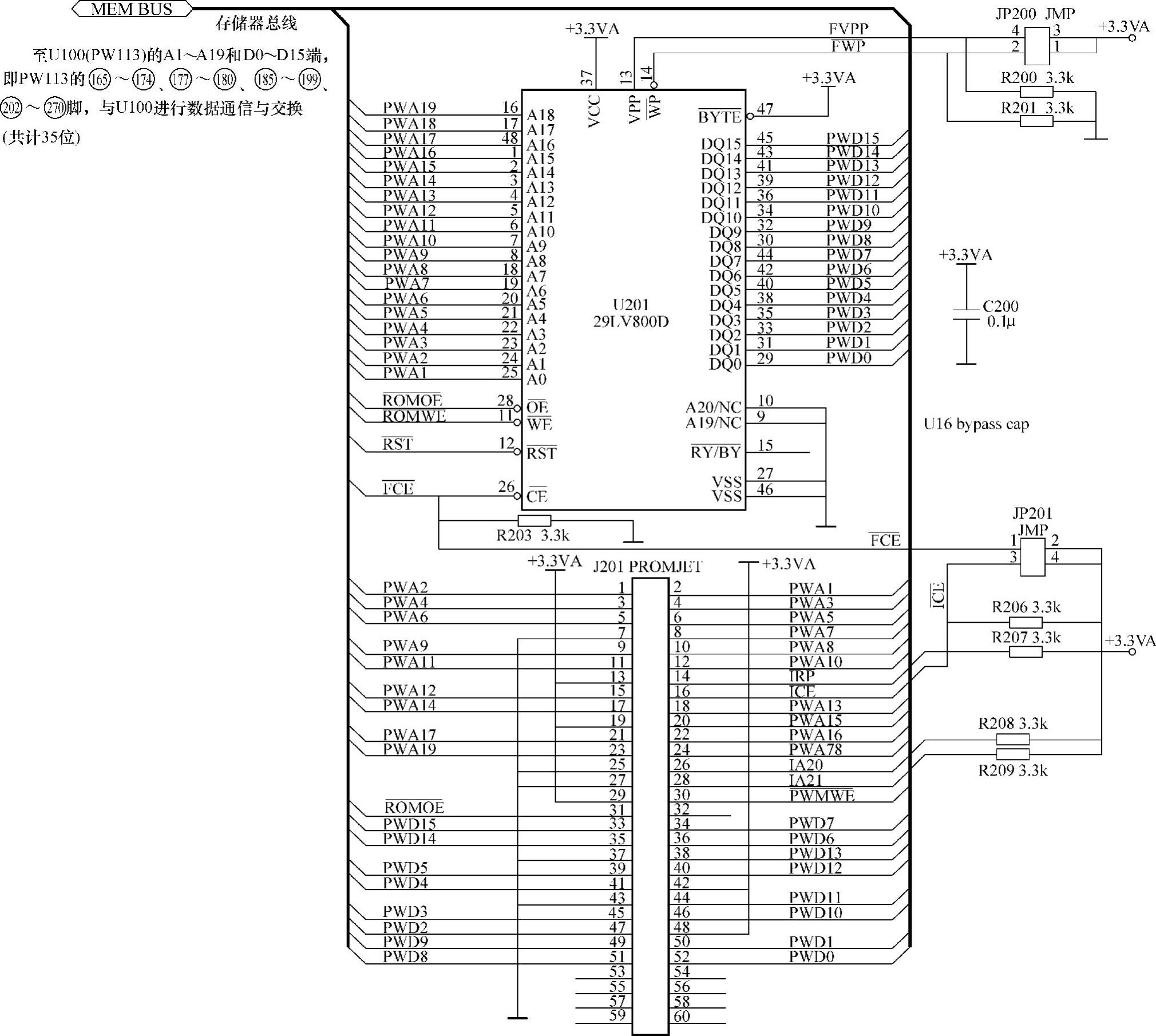

29LV800D（U201）内部电路组成框图见图4-4；应用电路图解见图4-5。

29LV800D系列有AM29LV800D、AM29LV800T、29LV800D等多种，本机采用29LV800D型。该系列存储器作用与功能大体相同。其主要特点和功能如下：

1）大多采用单电源供电方式，标准应用电压范围在3.0～3.6V之间。主要用于数据的读出和写入，也可用于与高性能的3.3V供电微处理器兼容。扩展应用时，电压范围可在2.7～3.6V之间使用，用于数据的读出和写入，适用于电池供电。

2）进入时间：在标准电压范围内的应用时间为90ns；在扩展电压范围内的进入时间为100ns。

图4-4 29LV800D（U201）内部电路组成框图

3）超低功耗：自动睡眠模式时为200nA（典型值）；待机模式时为200nA（典型值）；读出模式时为2mA（典型值）；程序/删除模式时为20mA（典型值）；

4）可塑扇区体系结构：字节模式：1个16KB、2个8KB、1个32KB和15个64KB扇区；字模式：1个8K字、2个4K字、1个16K字和15个32K字扇区；在单器件上可支持控制码和数据存储；具有扇区保护性能。①锁是一个扇区的硬件方法，用以保护在该扇区内任何程序或删除操作；②在各种不同锁定扇区内能改变暂时扇区未保护性能允许码。

5）可使用boot block扇区顶或底配置，所谓boot block扇区，它占据文件系统的开头，含有引导或初始操作系统作用的引导代码。

6）内置算法：它的内置删除算法能自动预编程和删除整个芯片或任何指定扇区的组合；内置程序算法能自动在专门地址上写入和检验字节或字。

7）每个扇区承诺有100000个写入周期（最小值）。

8）该系列芯片的封装形式有48脚TSOP封装和44脚SO封装，本机所采用的29LV800D为48脚封装。

9）可与JEDEC标准兼容，引脚和软件兼容，具有优质无意写入保护功能。

10）数据轮询和双态位：所谓轮询是指一种程序，用于持续检查其他程序或设备的状态，看看它们是否与自己有着可靠连接或想要进行通信；在这里提供一种检测程序或删除周期完成的软件方法。

11）就绪/占线（Ready/Busy）引脚（Ry/By）提供一种检测程序或完成删除周期的硬件方法。

12）删除挂起/继续执行指令。

图4-5 29LV800D（U201）应用电路图解

13）硬件复位脚（RESET），采用硬件方法使器件复位到读出模式。

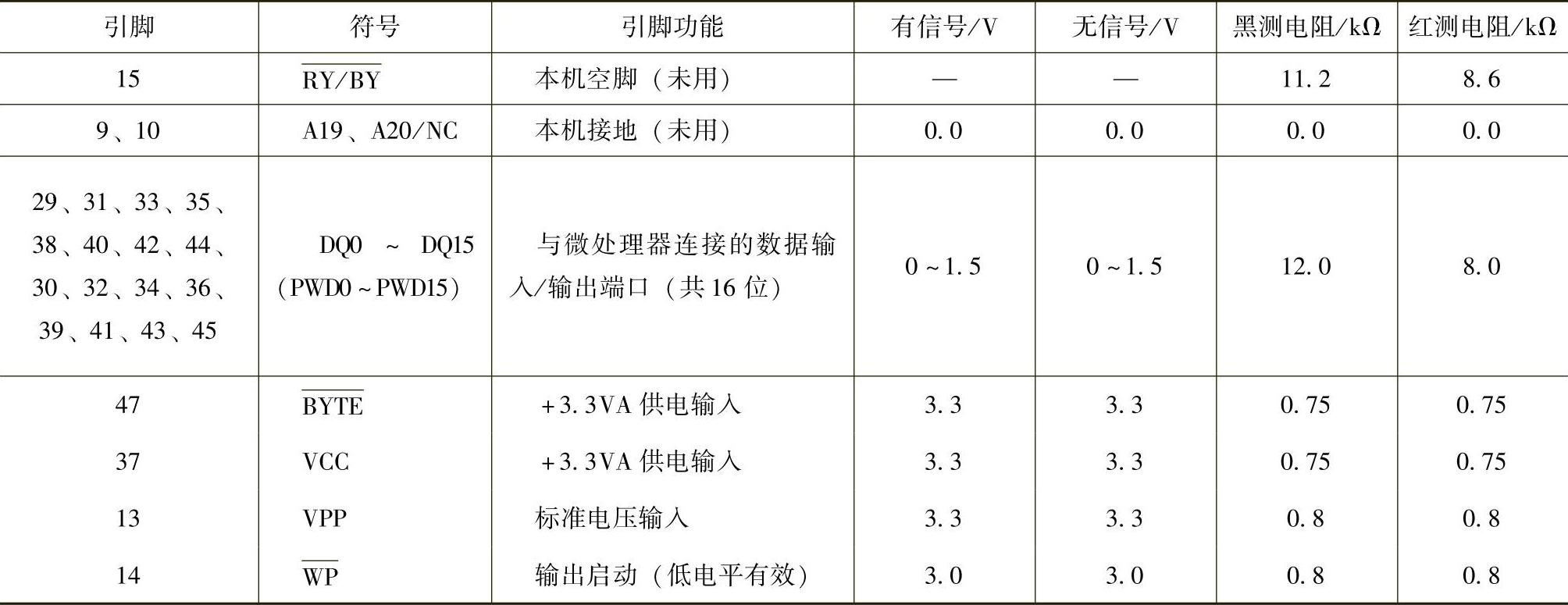

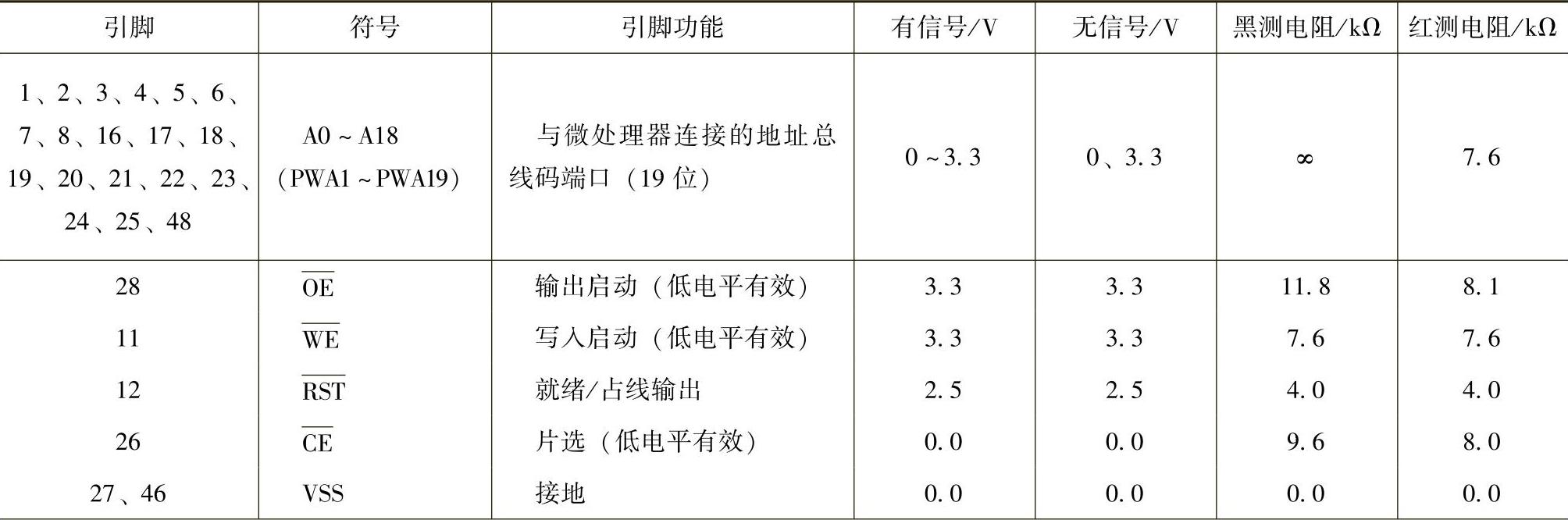

29LV800D引脚功能与电压、电阻维修的数据见表4-4。

表4-4 29LV800D引脚功能与电压、电阻维修数据

（续）
