PW113（U100）是本机系统信号处理与控制的核心电路，目前PW×××系列型号有PW111/PW112/PW113/PW1306。该系列集成电路被广泛应用于数字高清、液晶、等离子等高端彩电中，如应用于海尔L32V6-A8K、L37V6-A8K系列带读卡器的液晶彩电中以及海尔L29V6-A1、L30CV6-A1、L30CV6-A1时尚型液晶彩电中。PW112应用在海尔L17L6A-G1型液晶彩电中。

以上PW111/PW112/PW113/PW1306系列芯片从结构上看，同为208脚PQFP贴片式封装形式，均是美国Pixelworks公司于2003年以来推出的最新视频数字信号处理+MCU集成电路，引脚数与功能大体相同，甚至绝大多数引脚功能可互相对应，所以对该系列芯片的了解和掌握，不但可以掌握海尔系列平板彩电的维修，还可以以此为参考，学习其他同类国产平板彩电的维修。该系列芯片内部电路组成框图见图4-1；在海尔平板彩电中的应用电路图解见图4-2和图4-3。

PW113主要是进行数字图像处理和上屏缩放（Scaling）变换。其主要特点是：

1）可输入的最高像素为UXGA（1600×1200），输出的最高像素为SXGA（1280×1024）。

2）具有高质量的国际获奖的扩展和压缩方式。

3）设置有嵌入式的实时操作系统。

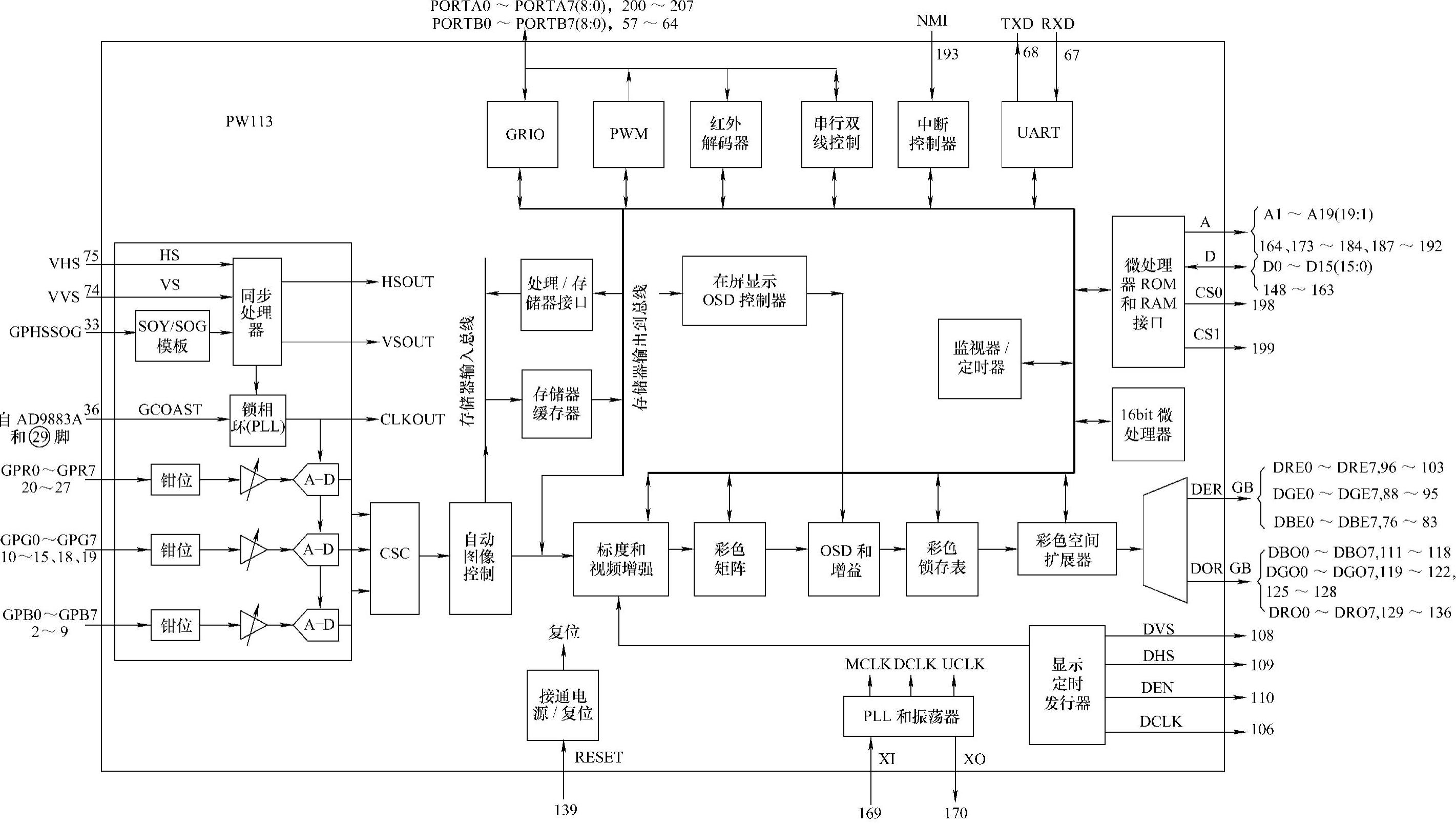

图4-1 PW113内部电路组成框图

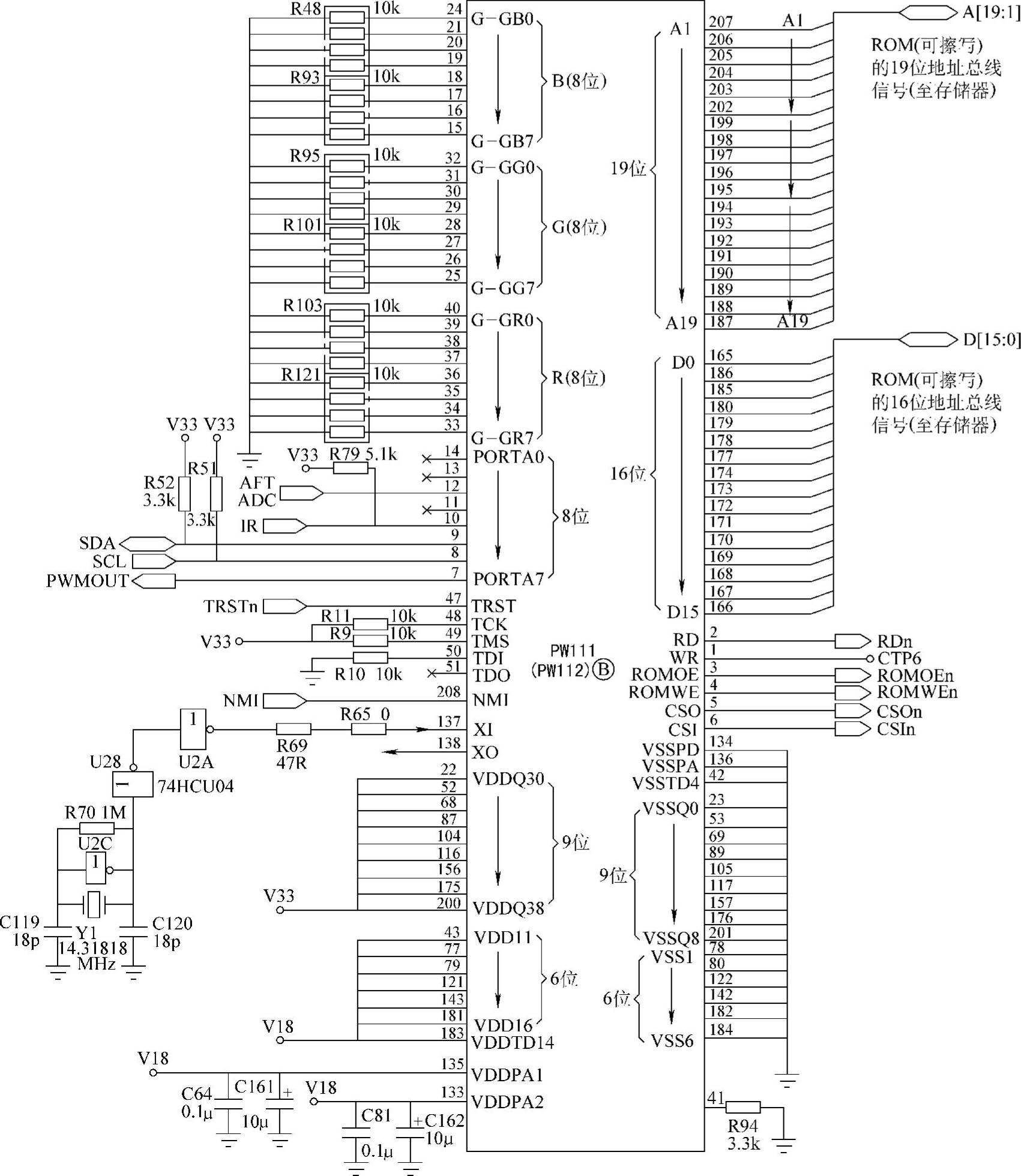

图4-2 PW113在海尔L17L6A-G1液晶彩电中的应用电路图解（一）

4）可支持4∶3、16∶9两种显示格式。

5）具有智能化输入信号模式的自动识别功能。

6）内藏80186MCU。

7）能支持ITU-R656/R601 YUV格式输入。

8）可实现YPbPr/YCbCr/YUV至RGB的色度空间转换。

9）位图方式OSD，具有16色控制功能。

10）可自动捕捉图像信号，并可调整图像增益、位置和图像尺寸。它还具有PLL（锁相环）功能，既适应标准同步信号，也适应非标准同步信号。

11）支持行/场同步信号（H/V Sync）、复合同步信号、绿色复合同步信号的输入。

12）支持单/双像素驱动的LCD屏显示技术。

13）内置上电复位电路。

PW113同时内置MCU控制接口及软件开发工具，从功能上可分为以下几个部分：

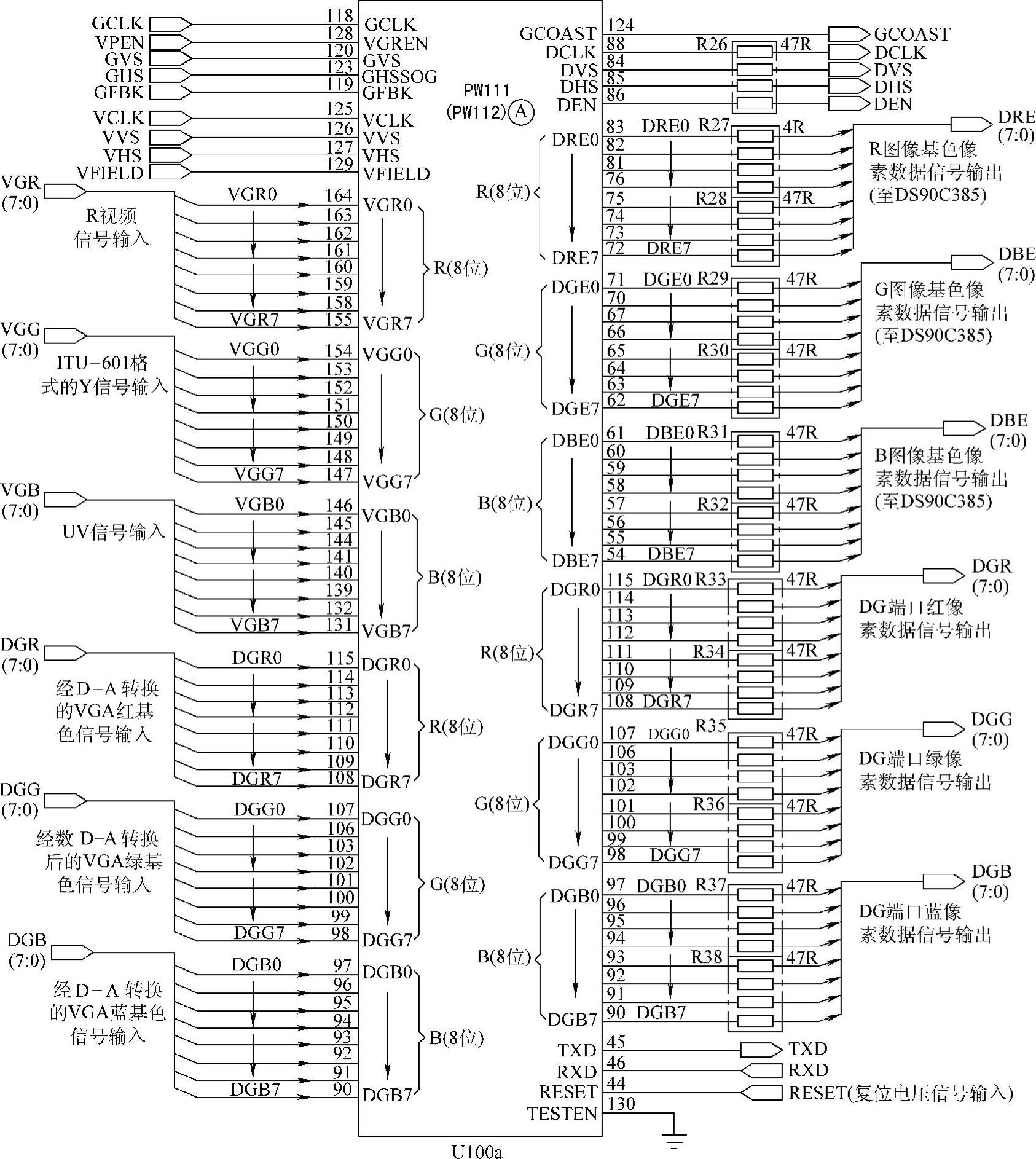

图4-3 PW113在海尔L17L6A-G1液晶彩电中的应用电路图解（二）

1）通用输入/输出（GPIO）接口：主要用于按键接口及其他通用控制接口，如I²C总线控制、待机控制、背光源开关控制、LVDS使能控制等。(www.daowen.com)

2）红外遥控接口：内置遥控信号解码器，可直接和遥控接收二极管连接。

3）通用异步传输接收器（UART）：可和PC的RS-232串行口连接，用于向FLASH写程序和进行硬件、软件调试。

4）微处理器ROM/RAM接口：PW113需要外挂ROM来保存软件，本机ROM采用的器件为29LV800D，容量为8Mbit，地址线为19位，数据线为16位，其中D14、D15为双向数据线，存取时间大于150ns。另采用16kbit大小的EEROM来保存用户设置数据。

PW113引脚功能与电压、电阻实用测试数据见表4-1和表4-2。

PW111/112/113/1306引脚功能横向比照查对表见表4-3。

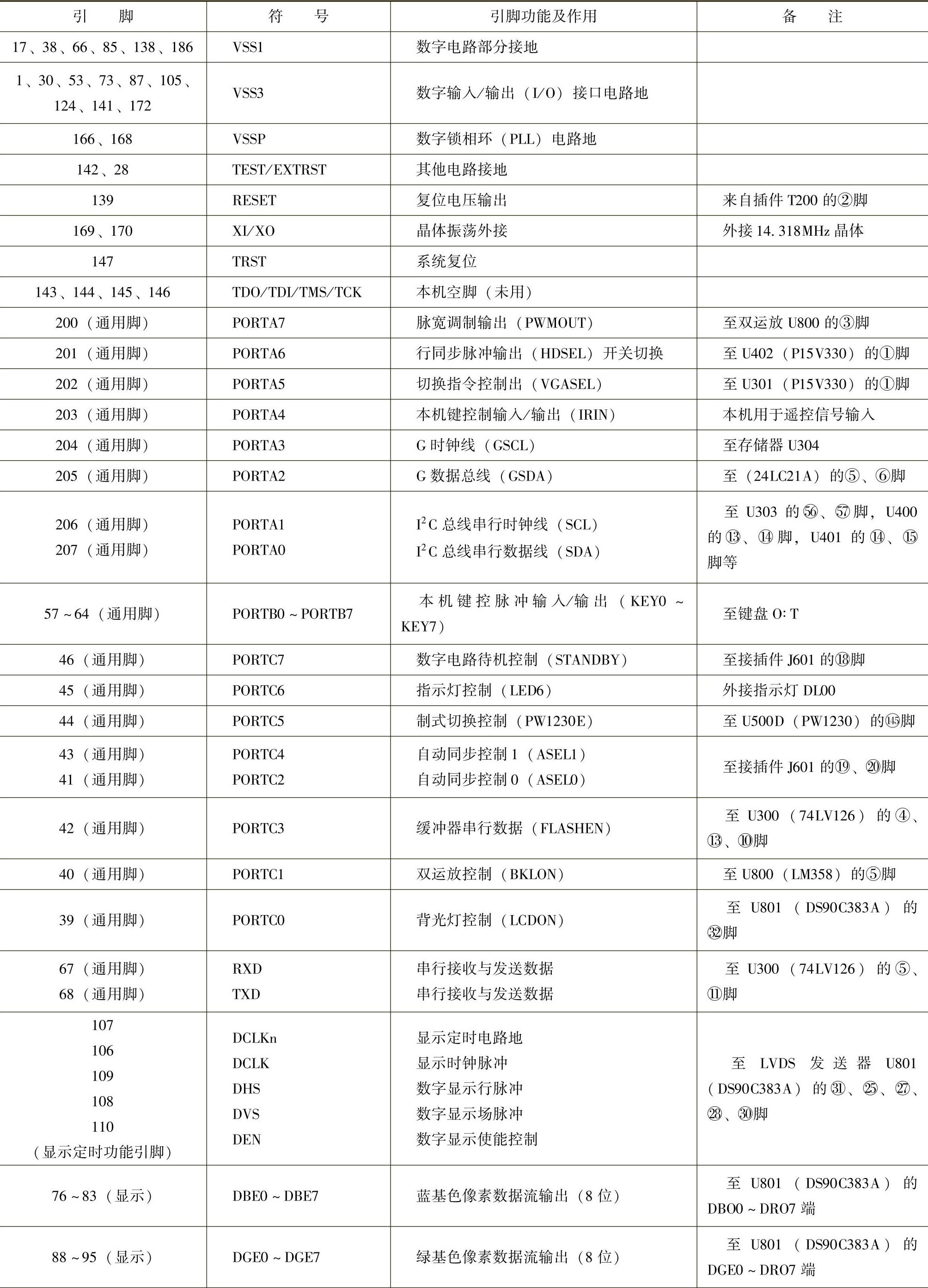

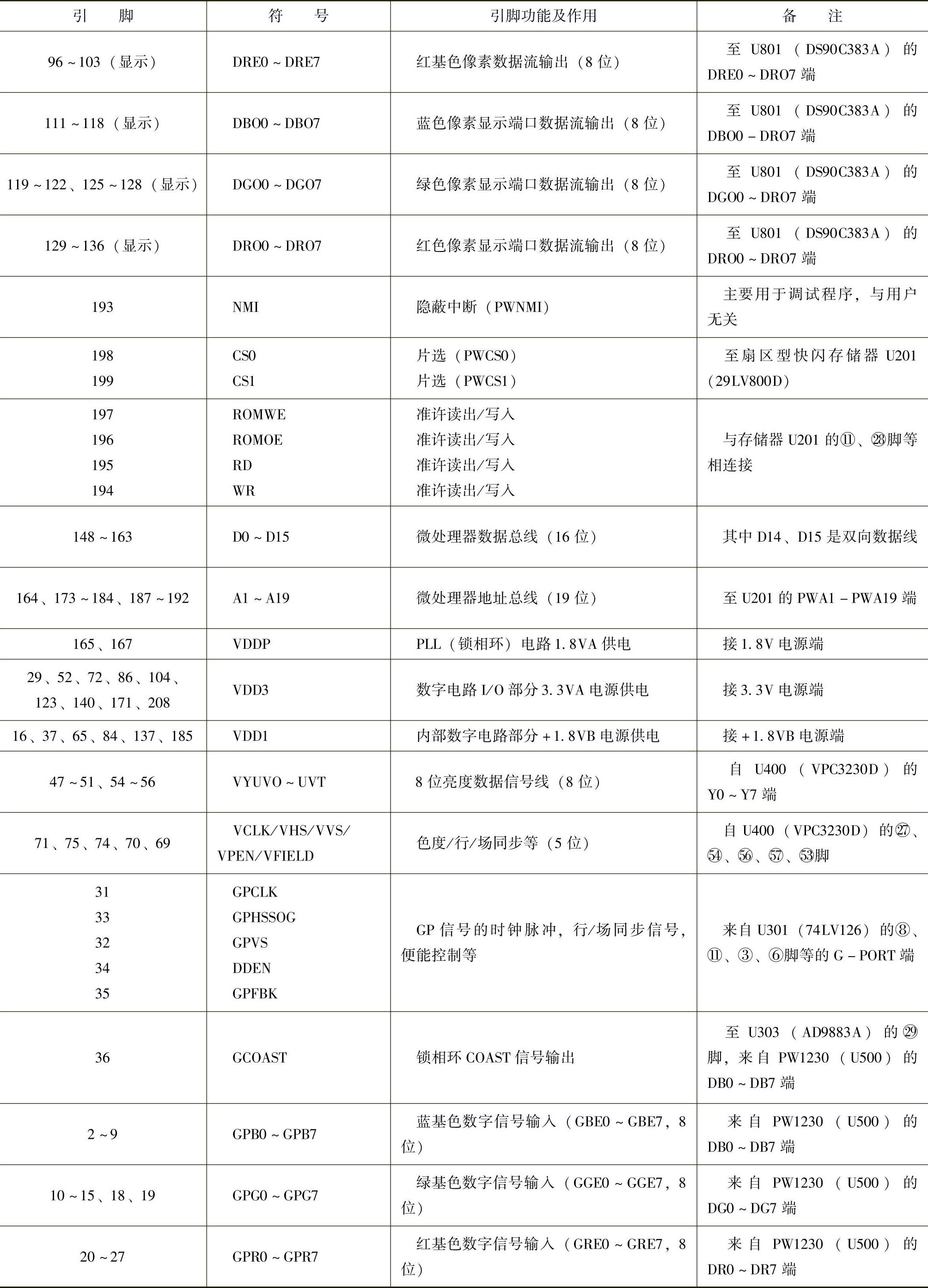

表4-1 PW113引脚功能、作用及信号流向

（续）

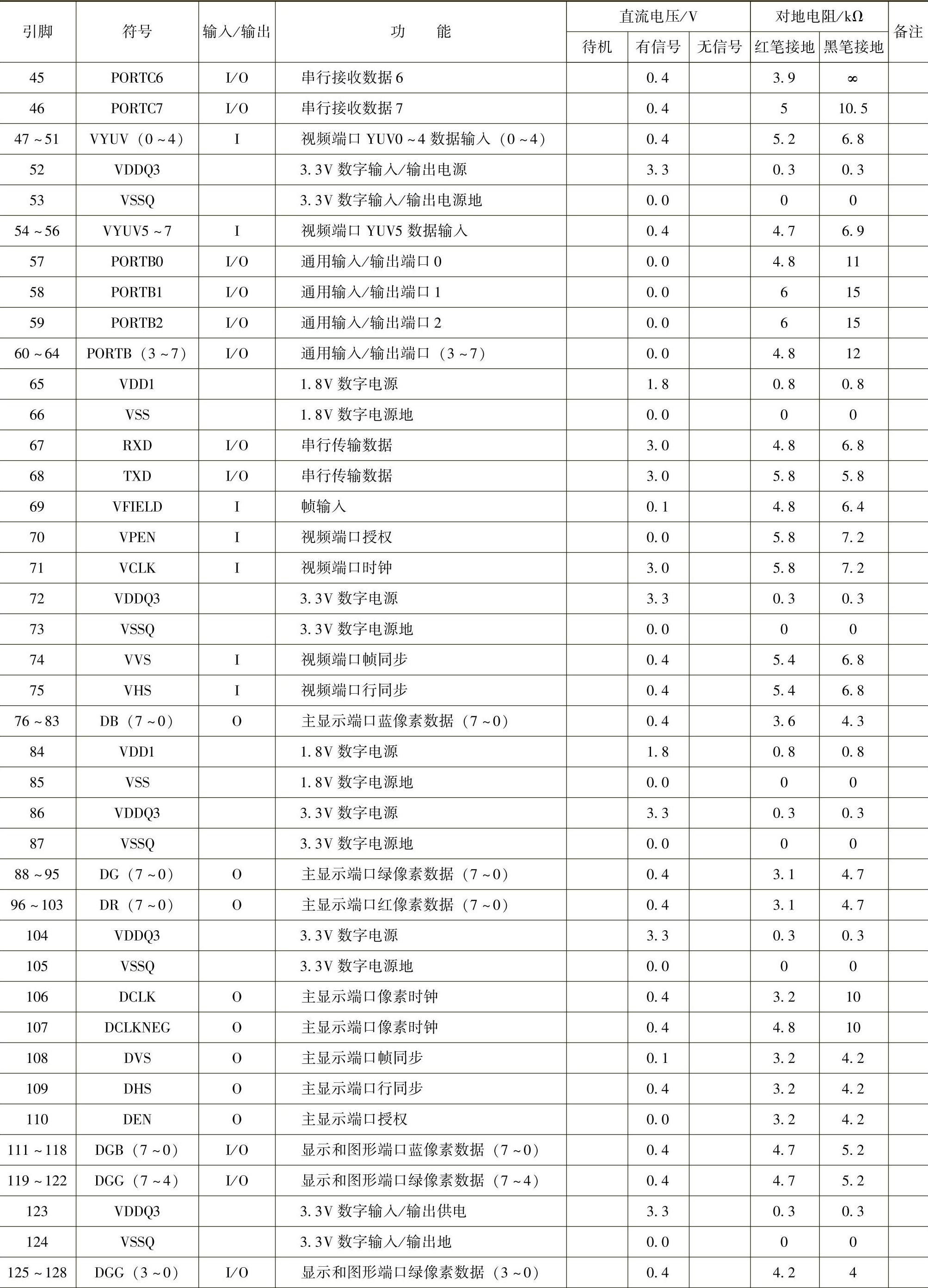

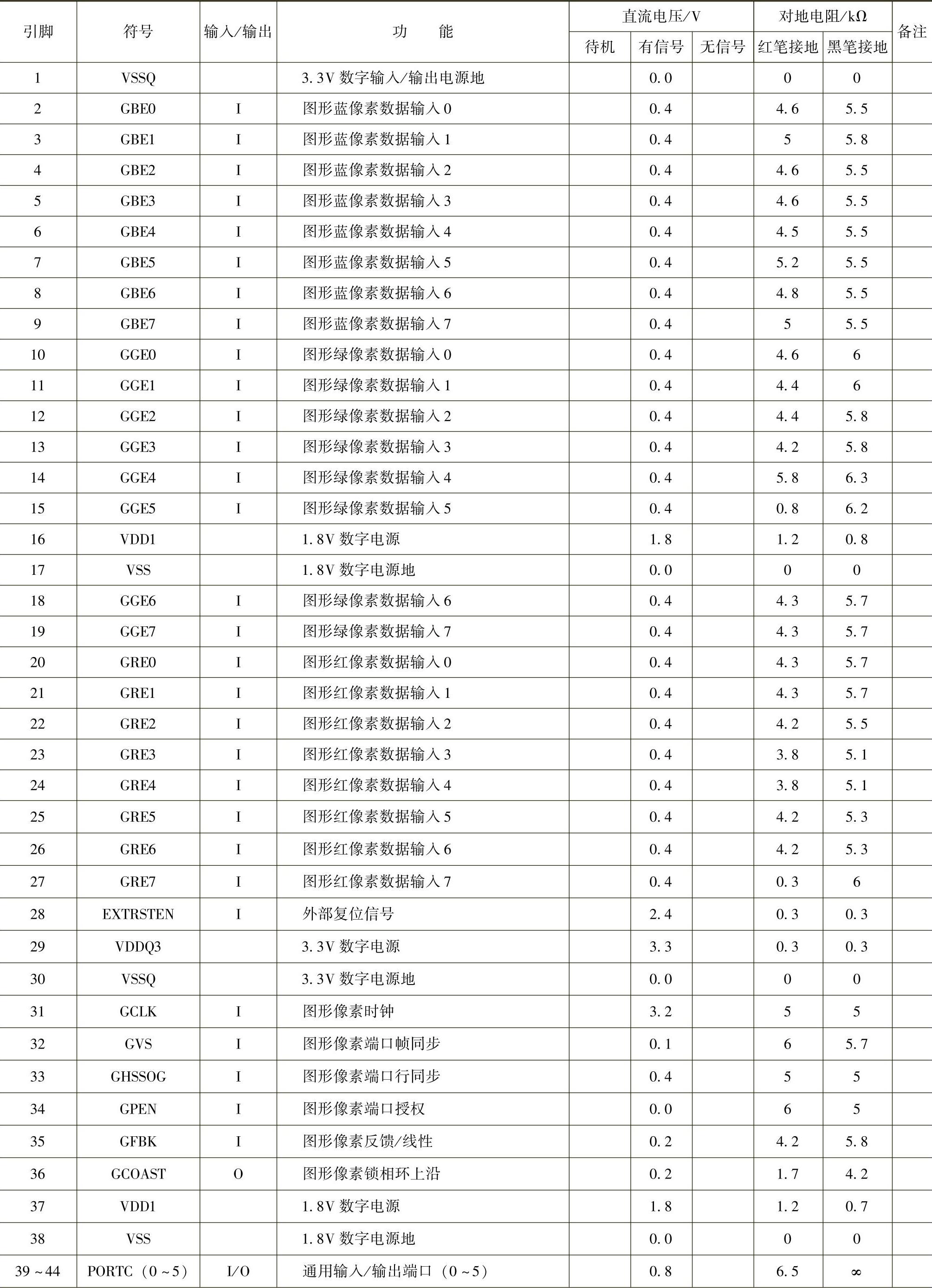

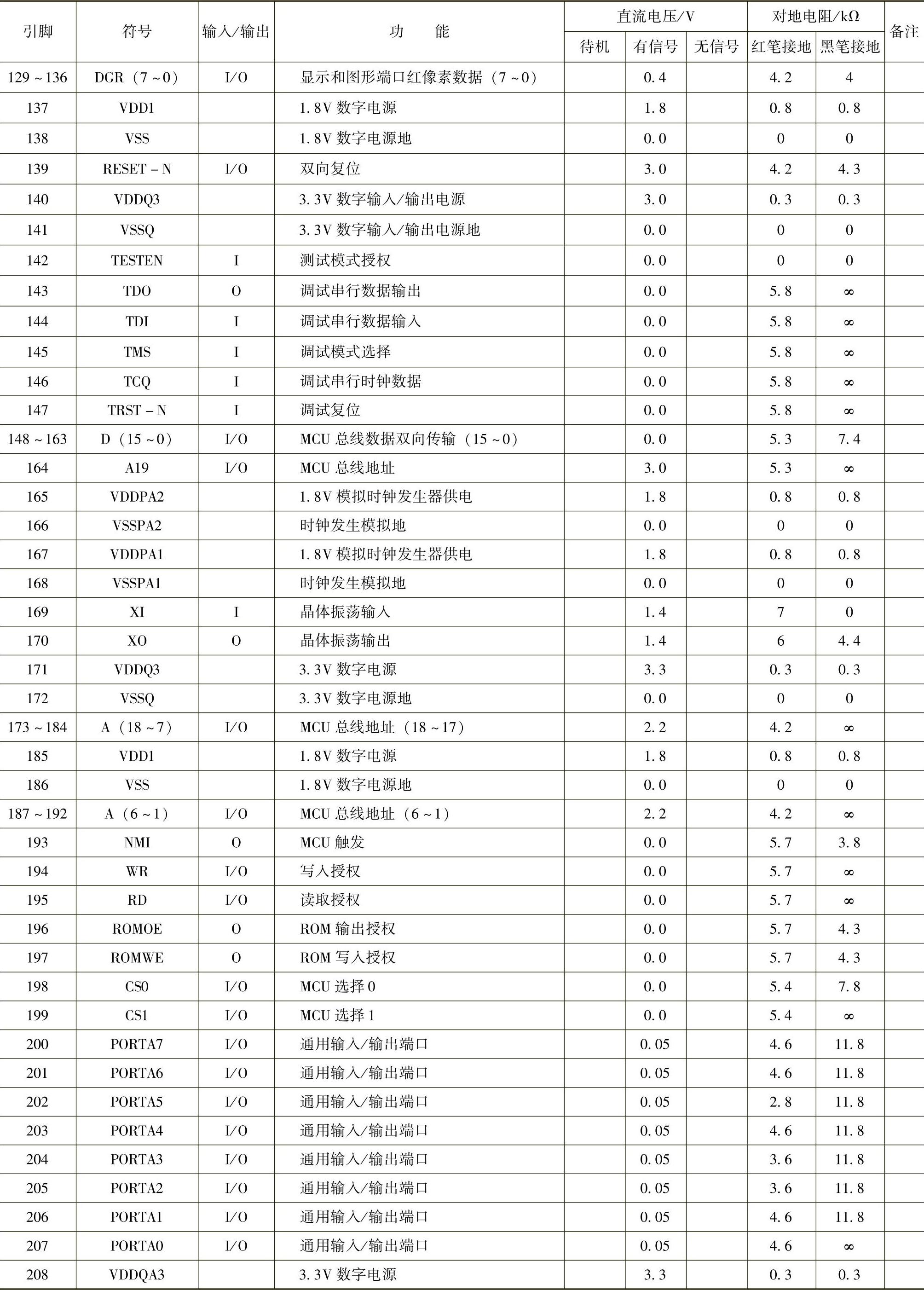

表4-2 PW113引脚功能与电压、电阻实用测试数据

（续）

（续）

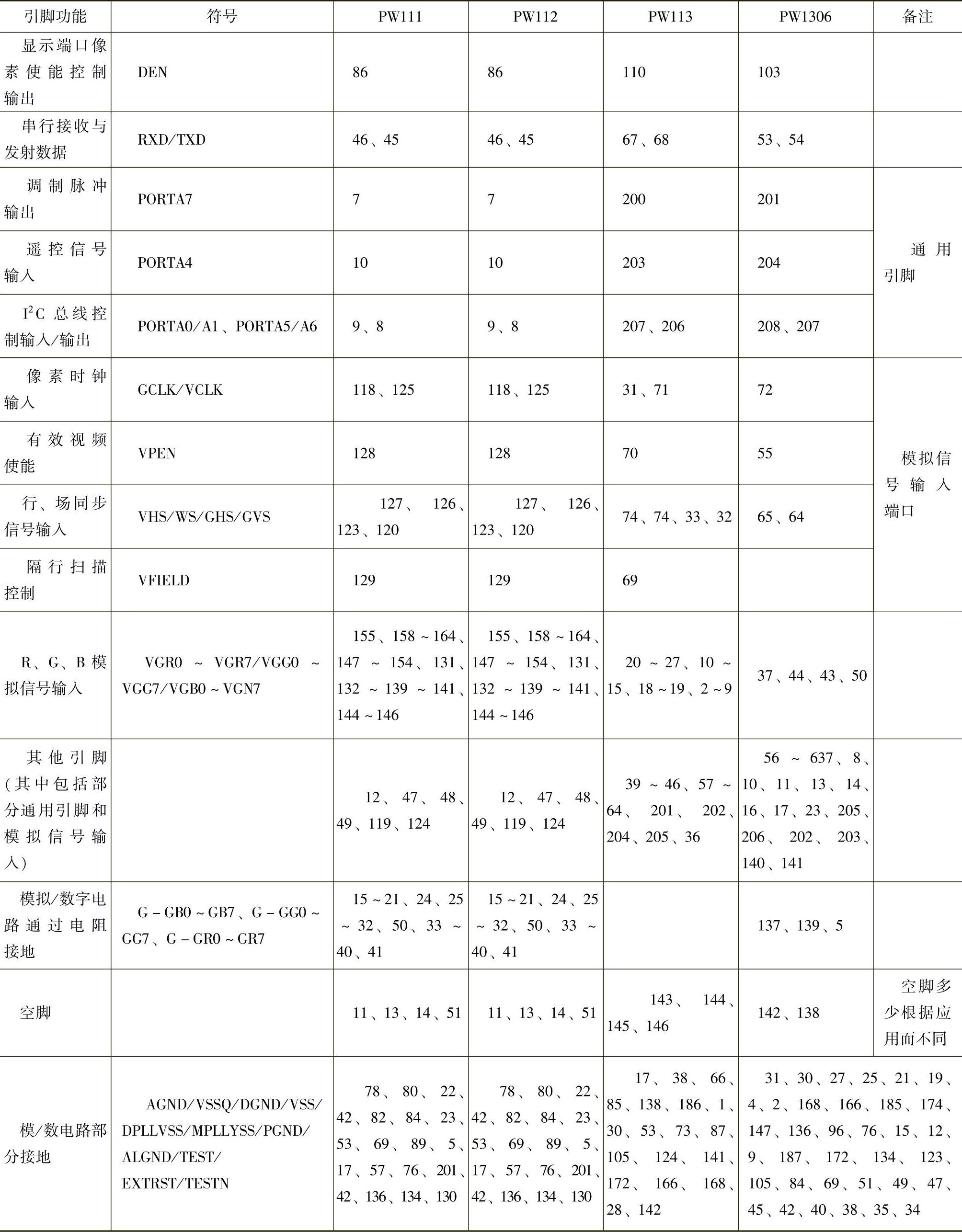

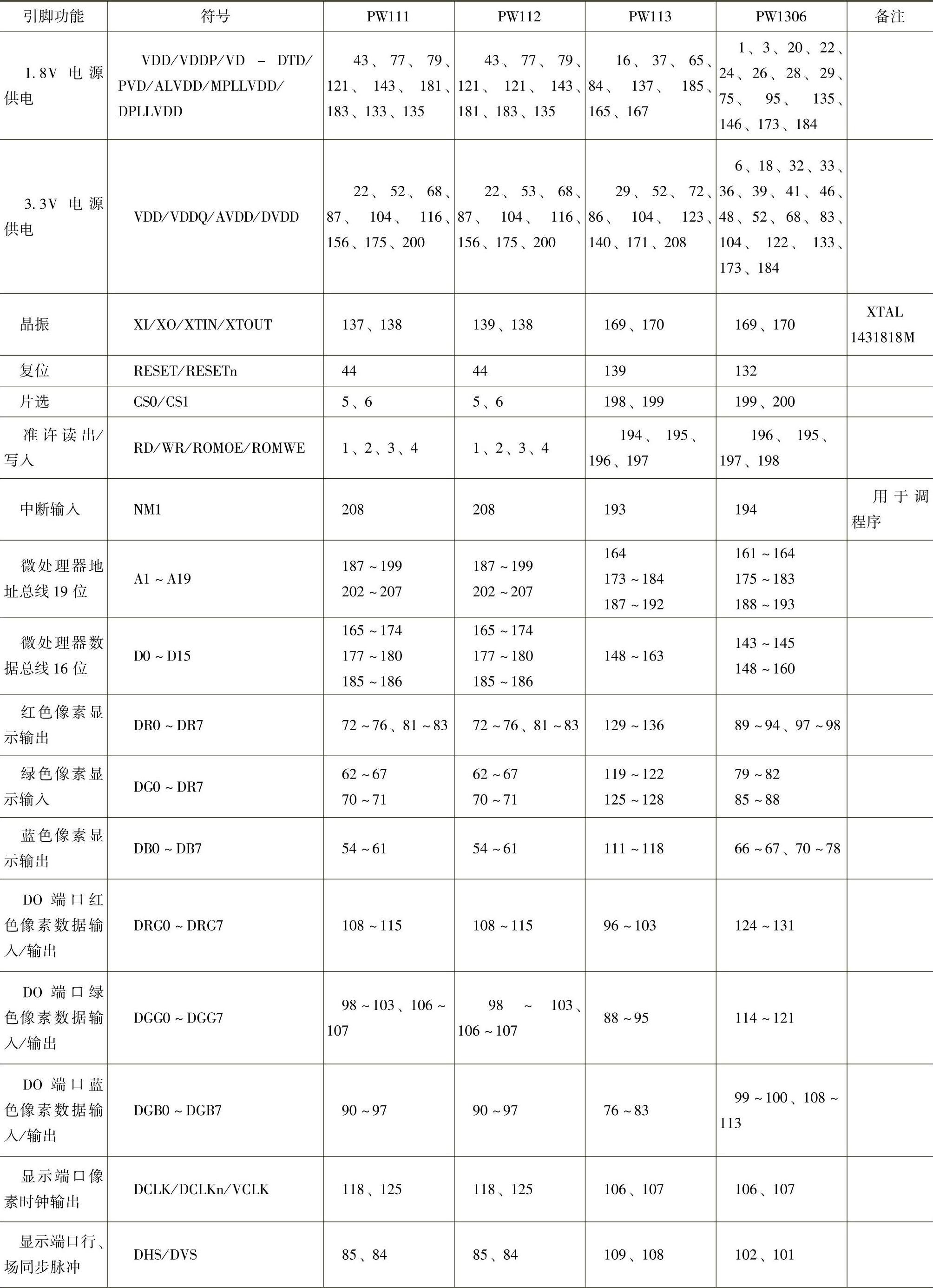

表4-3 PW111/112/113/1306引脚功能横向比照查对表

（续）

注：1.表中PW系列集成电路引脚功能对照是依据海尔平板彩电的应用而归类总结的，可作其他品牌同类单元电路参考。

2.从表中不难发现，PW111和PW112引脚功能相同，可互相代换；PW113、PW1306虽均为208脚封装，但引脚功能差异明显、故不能互相代换。

3.本表意在通过对比，使我们对此系列集成电路有一些较全面的了解，以供维修时参考。
