此类故障涉及三个方面：一是电源电路本身不良或有问题；二是控制电路有故障使控制失灵而不能开机；三是负载电路有故障或短路过电流保护而不能开机。第三种故障涉及的点多面广，但+5V2供电电路或负载有故障时，会将检测情况回送到主芯片7217（TDA15021H）的（115）脚，此时指示灯6070会点亮，+5V2是LED显示板供电电源。

我们知道，在不能开机故障中，80%左右的故障都存在于电源供电电路中。下面谈几点对重点电路故障的检查。其他供电电路的检查参见图3-12。

一是遥控开/关机电路的检查（见图3-4）正常开机状态下，超级芯片7217（TDA15021H）的（122）脚应呈现3.1V左右的高电平，于是7756（PDTC114ET）导通，+3V3STBY供电经7758的④脚、3759、7756的集电极至发射极构成回路，7756的集电极电压此时约为0.0V，7758的④脚电压下降至该管导通状态，于是7758的⑤～⑧脚约有3.2V电压输出，即+3V3SW供电接入电路，实现遥控开机。当7217的（122）脚输出低电平0V时，7756截止。7758的④脚呈现较高电平，即+3V3STBY电压，于是7758也截止，机器处于待机状态。

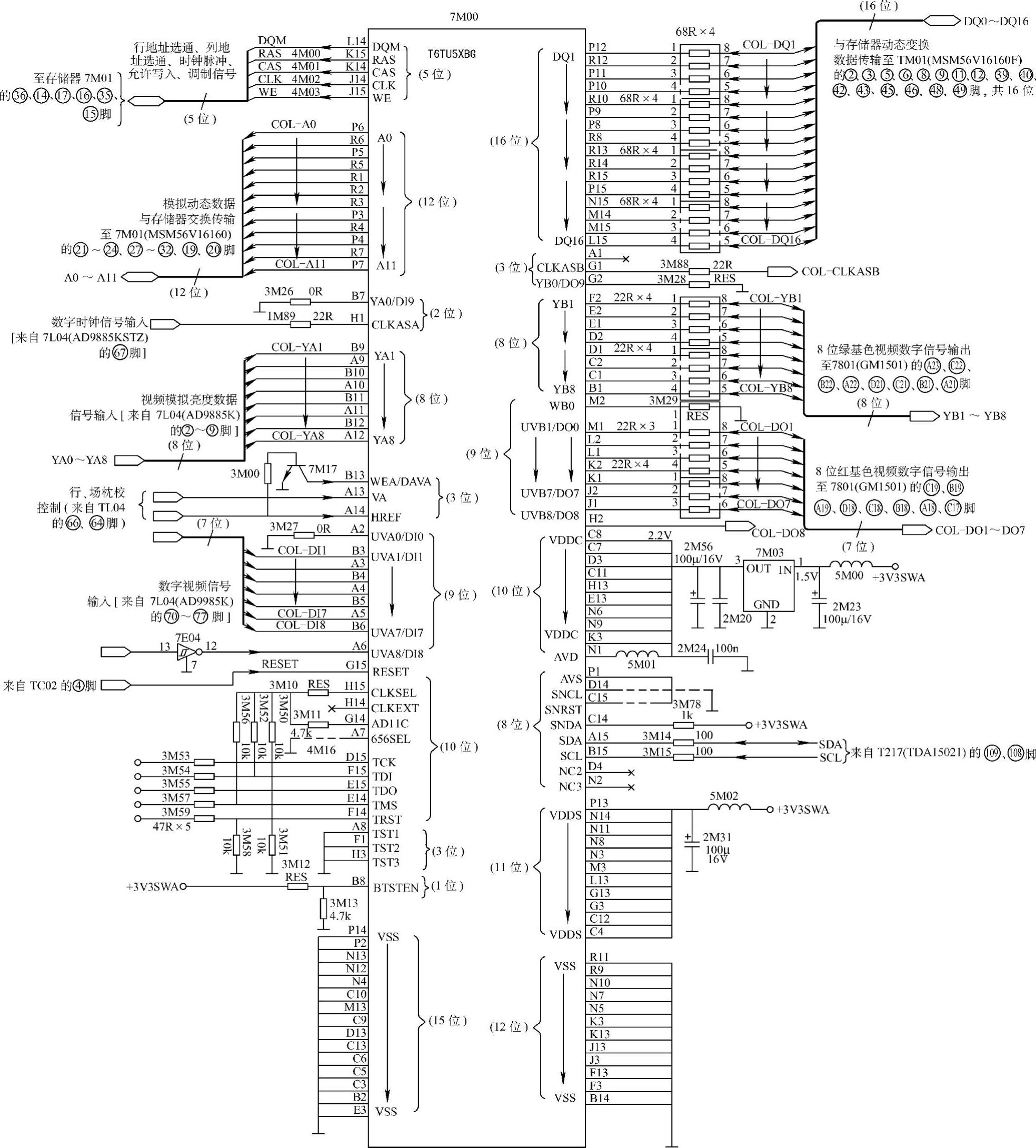

图3-11 T6TU5XBG应用电路图解

二是7217（TDA15021H）的（14）脚为+1V8-A/-B供电的供电控制端。正常开机状态下，（14）脚输出高电平，于是7216-1，7216-2（均BC847BS），7214、7215（均BCP69-25）便相继导通，+1V8-A、+1V8-B供电输送至各自的供电负载电路。维修实践表明，此两处重点供电控制电路常常是不能遥控开机故障的多发部位，特别是（14）脚外围的1V8-A/-B供电控制电路故障概率相对较高，应特别予以重视。为便于维修，特提供相关电压数据供参考，见表3-6。(www.daowen.com)

图3-12 飞利浦3D平板彩电电源供电走向示意图解

注：B6为DC-DC直流电压变换电路；B16为电源供电连接插件电路；B22为数字信号输入/输出插件电路；B19为3D编码与3D梳状滤波器电路。

表3-6 相关晶体管各极电压数据
