目前，3D技术已被广泛应用于家用电器产品中，如3D彩电、3D电热水器等。在国产新型彩电中，已有3D机面市，但目前关于3D家电的相关资料还不多见，特别是3D彩电的相关维修资料更是难得一见。借此机会，本文就3D技术的相关问题作简要介绍。

3D是three dimensional的缩写，意为“三维的；立体的。”3D，是数字式前期录音—数字（式）编辑—数字制版激光唱片。

本文所介绍的T6TU5XBG是具有3D彩色编码与3D梳状滤波器功能的芯片。该芯片内部集成有存储器与接口界面，3D计数器电路与噪波抑制降噪电路，3D梳状滤波器，多路转换器，调制与复用器和656数字编码器。同时其内部还设置有各相关信号的输入/输出接口电路等。

T6TU5XBG能将输入的数字或模拟视频信号经编码、转换后进行3D处理，最后分别从YB1～YB8端与DO1～DO8端输出。在整个信号处理过程中，需与外接的动态随机存储器7M01（MSM56V16160F）相配合，完成3D功能的处理过程。

T6TU5XBG引脚功能见表3-5；内部电路组成框图见图3-10；应用电路图解见图3-11。

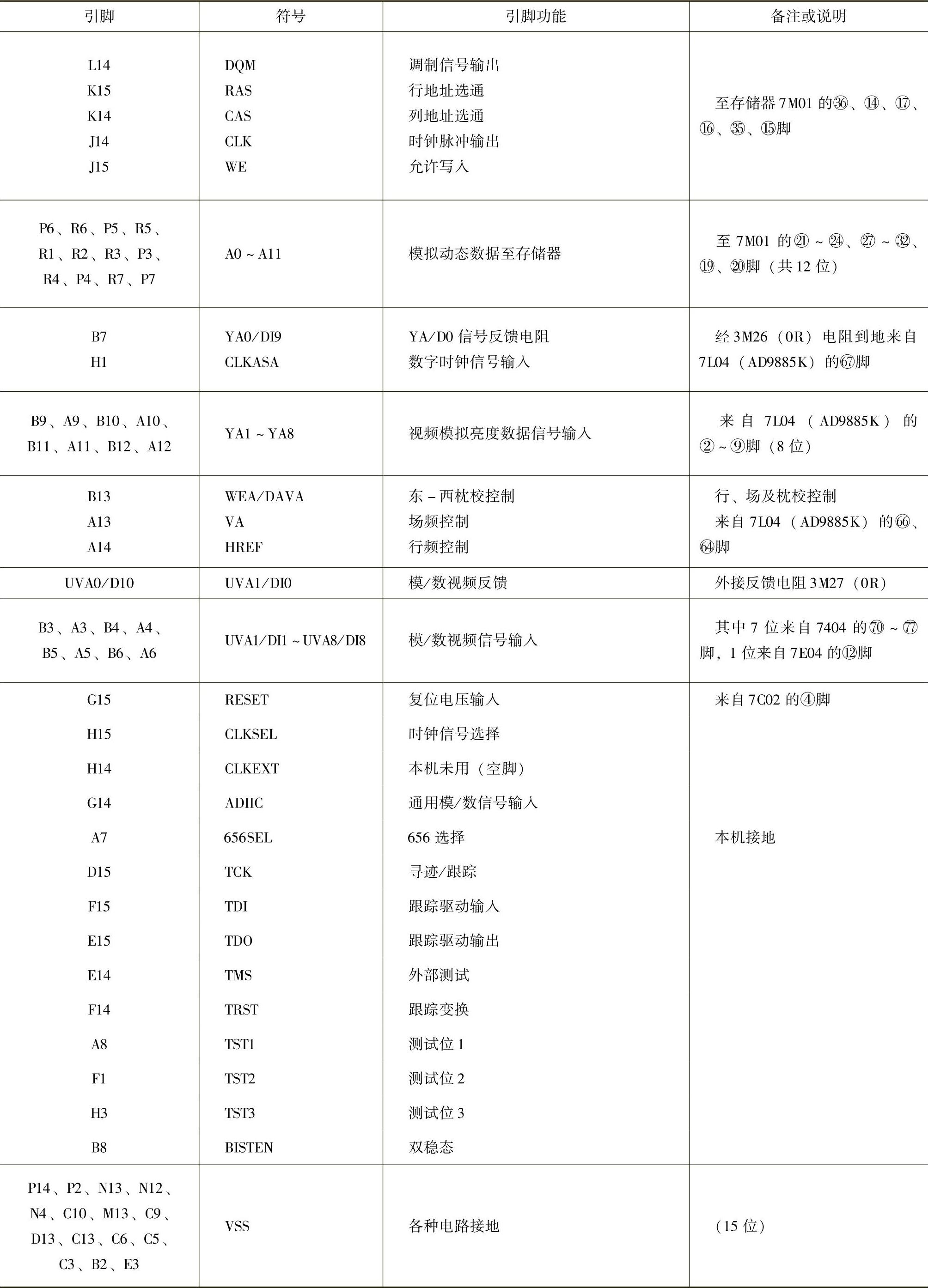

表3-5 T6TU5XBG引脚功能(www.daowen.com)

（续）

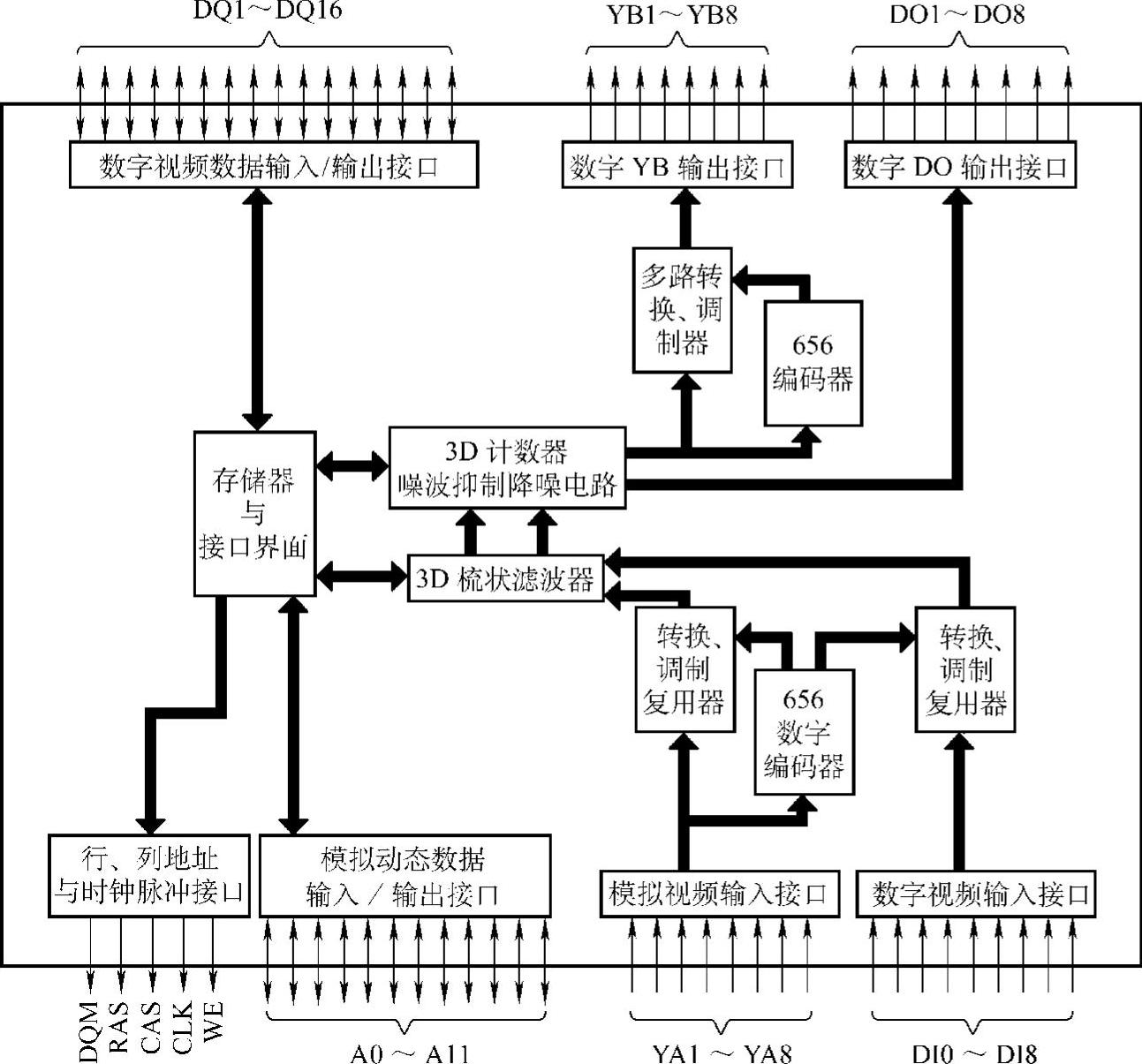

图3-10 T6TU5XBG内部电路组成框图
