SII9993CTG100是一块新型数字高清信号接收处理转换集成电路，采取100脚塑封形式。

它的主要任务和功能是负责接收通过接插件1Q03送入的数字高清信号，在外配存储器7D00（M24C02）的配合下和从7E05（74LVC14APW）的⑧、④脚送来的行、场同步信号在同步控制下进行视、音频信号的处理与转换，经处理转换后的8位数字高清亮度信号HDMI-Y0～Y7从（49）～（55）、（58）脚输出，8位HDMI-CbCr0～CbCr7信号从（36）～（39）、（42）～（44）、（48）脚输出，送至7801（GM1501-LF-B0）的相应输入端。其中输出的音频串行数据DATA、音频写选通WS、音频串行时钟SCK分别从（32）、（31）、（30）脚输出至音频D-A转换电路7004（TDA1334BT）的③、②、①脚。整个处理与转换过程受SCL-IO、SDA-IO和DOC-SDA、DOS-SCL两组总线的控制。

SII9993CTG100引脚功能见表3-4；应用电路图解见图3-9。

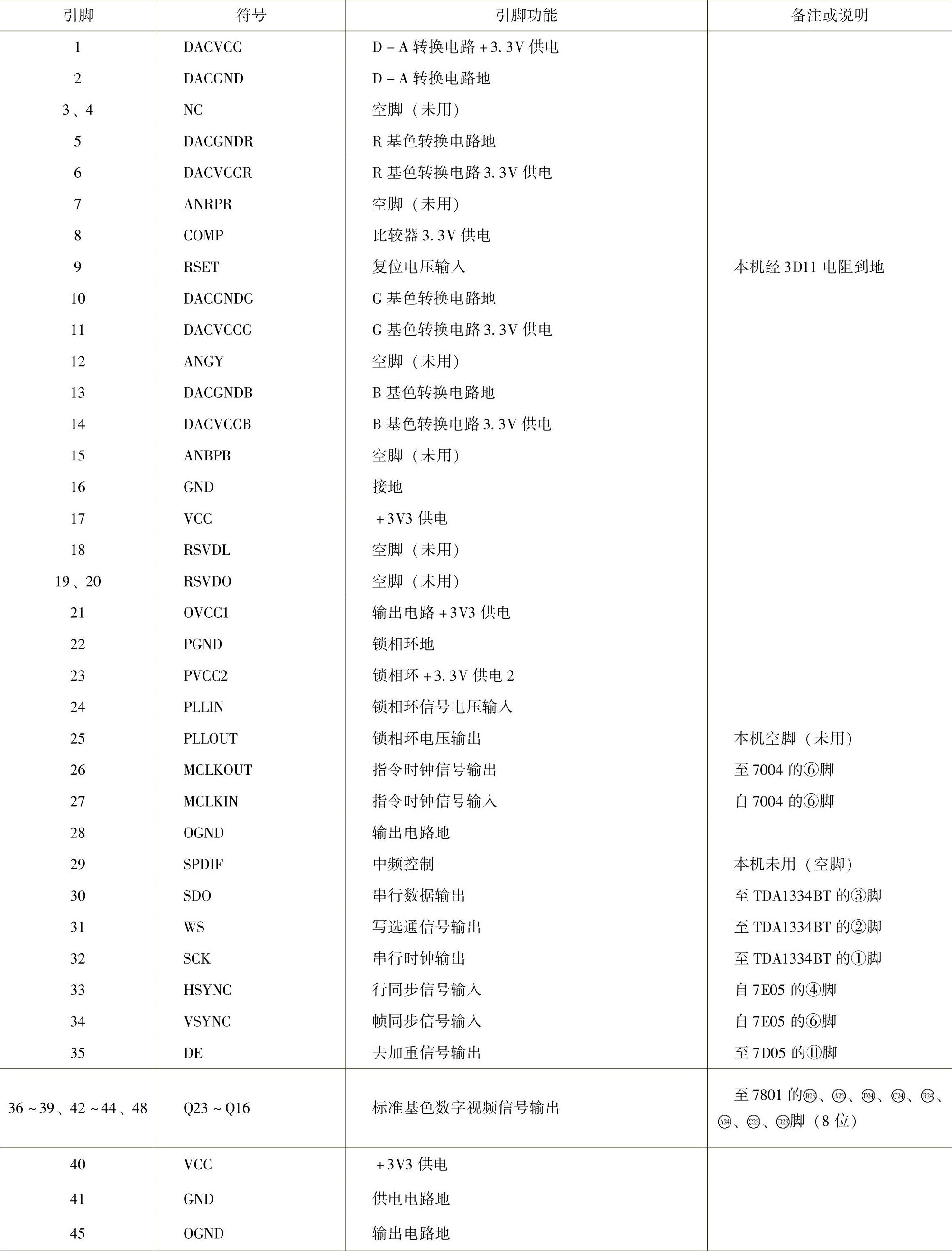

表3-4 SII9993CTG100引脚功能

(www.daowen.com)

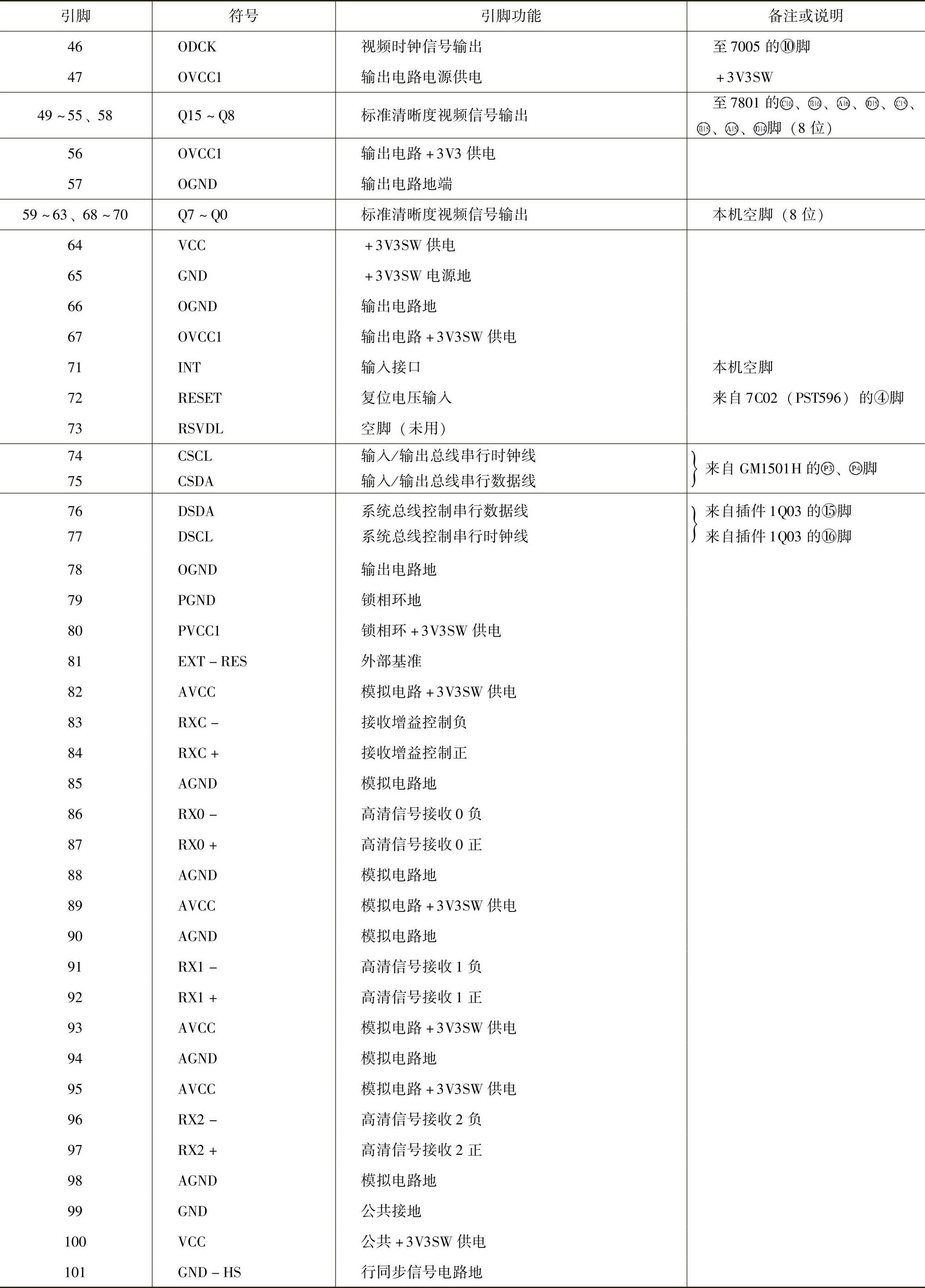

（续）

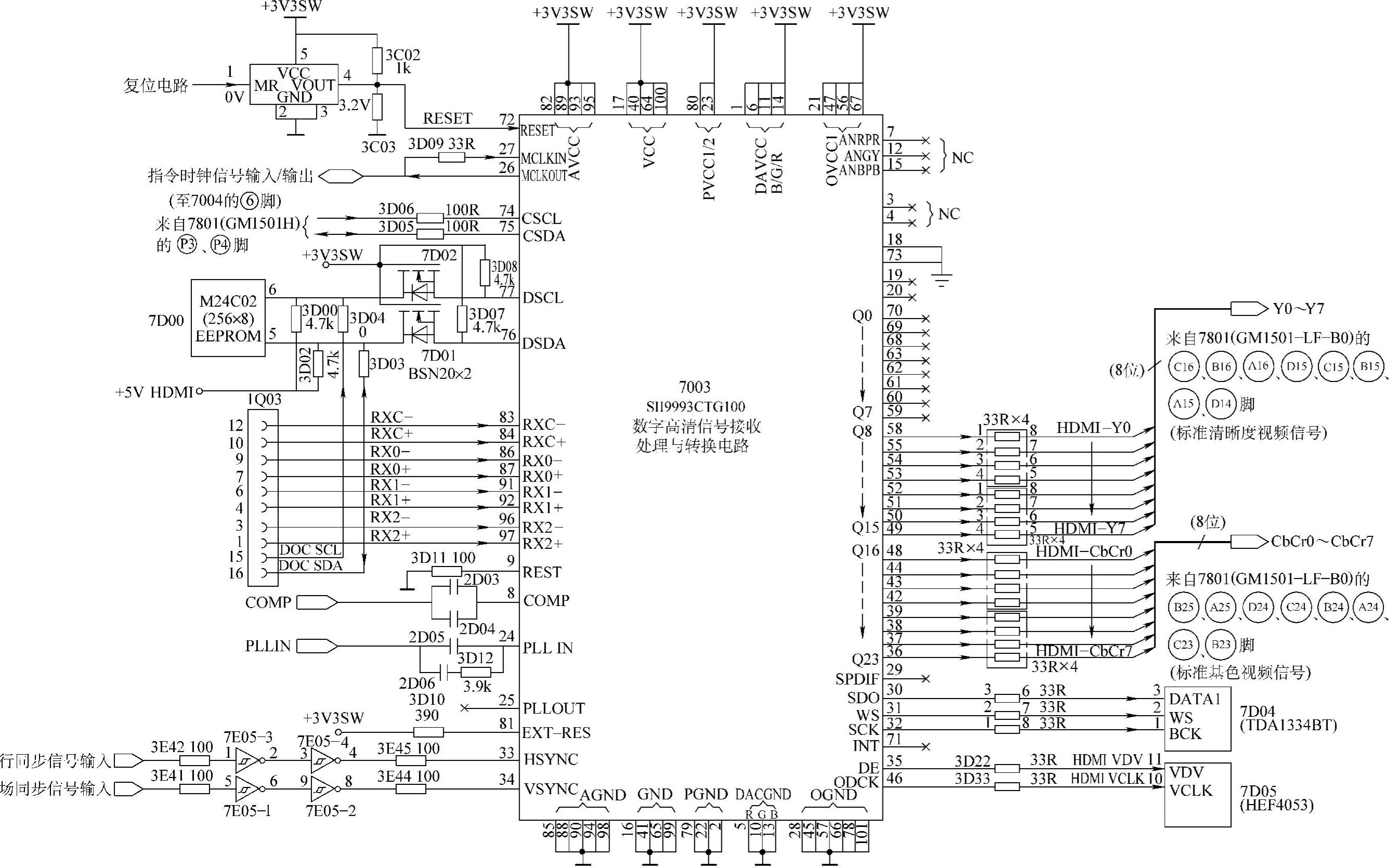

图3-9 SII9993CTG100应用电路图解
