GM1501-LF-BD是美国Genesis微片公司于2003年前后推出的最新液晶显示图像处理与控制电路,采取428脚方型塑封形式。近年来除用于进口平板彩电中外,也广泛用于在国产数字高清平板彩电中。鉴于本款大规模数字集成电路的详细解析资料还不多见,所以本文特作介绍。

GM1501-LF-BD内部集成了三路8bit视频A-D转换和锁相环(PLL)电路,能够快速高质量地将输入的模拟信号转换成数字信号。其内部集成的标度引擎可实现完全的可编程放大率和高质量的缩小尺度,为视频幅型比变换提供非线性标度;集成的运动自适应解交织器,能完成显示格式的变换等。芯片内部还含有DVI接收器、在屏显示(OSD)控制器(可提供闪烁、透视和混合三种显示形式)、运动自适应降噪器、在片微处理器控制器(即基本不需用外部CPU)、可编程控制的LVDS发送器(即无需外加LVDS发送器,可直接输出LVDS送至液晶显示屏)和可编程的伽玛校正处理电路等。另外,此芯片内部可完成彩色的色调饱和度控制、数字亮度和对比度的控制等。

GM1501-LF-BD有适应多种视频格式的输入端口,如VGA-RGB和YPbPr模拟信号输入端口、8bit的YCbCr数字格式和16bit的YCbCr数字格式信号输入端口、DVI的输入端口等。其信号的输出是由内部集成的LVDS发送器将数字RGB信号和数字控制信号(Hsync、Vsync、DE等)都转换成LVDS(即转换成LVDS数据流,以防止信号传输时的辐射衰减或干扰),直接输送到液晶显示屏的LVDS接收器,经还原后再送至显示屏的逻辑控制驱动电路。


图3-5 TDA15021H/N1A11在飞利浦3D平板彩电中的应用电路图

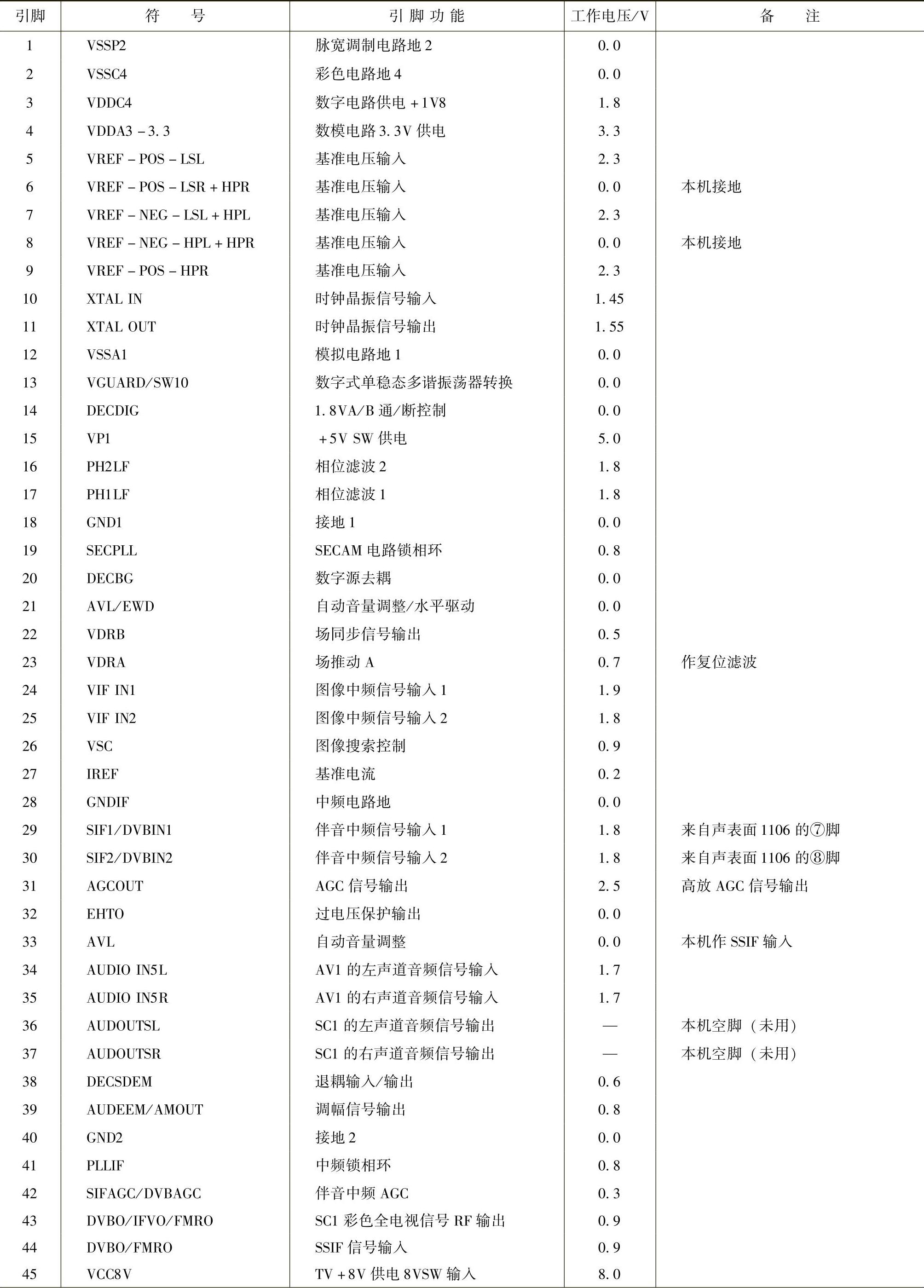

表3-2 TDA15021H/N1A11引脚功能与电压数据


(续)


(续)


GM1501-LF-BD引脚功能及电压数据见表3-3。

GM1501-LF-BD在飞利浦3D平板彩电中的应用电路图解见图3-6~图3-8。

表3-3 GM1501-LF-BD引脚功能及电压数据


(续)(www.daowen.com)


(续)


(续)



图3-6 GM1501-LF-BD在飞利浦3D平板彩电中的应用电路图解(一)

注:本图为117脚。


图3-7 GM1501-LF-BD在飞利浦3D平板彩电中的应用电路图解(二)

注:本图为127脚。


图3-8 GM1501-LF-BD在飞利浦3D平板彩电中的应用电路图解(三)

注:1.本图为134脚。

2.该芯片为428脚方形塑封。本图中除50位数字电路接地端未画出外,其余引脚均已画出。
