图3-4为飞利浦3D平板彩电系统控制与控制流程图解。从图可见，整机主要由7217（TDA15021H）超级芯片与7801（GM1501H）视频解码处理芯片为主体组成。其中7217设置有两组I²C总线控制电路，第一组I²C总线为（109）脚的串行数据线（SDA）和（108）脚的串行时钟线（SCL），它们分别控制着存储器7207（M24C16）、视频解码处理芯片7801（GM1501H）、高频调谐器1102（UV1318S）、3D彩色编码与梳状滤波器7M00（T6TU55XBG）、视频处理与转换电路7L04（AD9885KSTZ）；第二组总线为（112）、（113）脚的SDA、SCL，该组总线主要用于相关开关电路的I²C总线控制，本机未用。

图3-3 飞利浦3D平板彩电音频信号流程详解

(www.daowen.com)

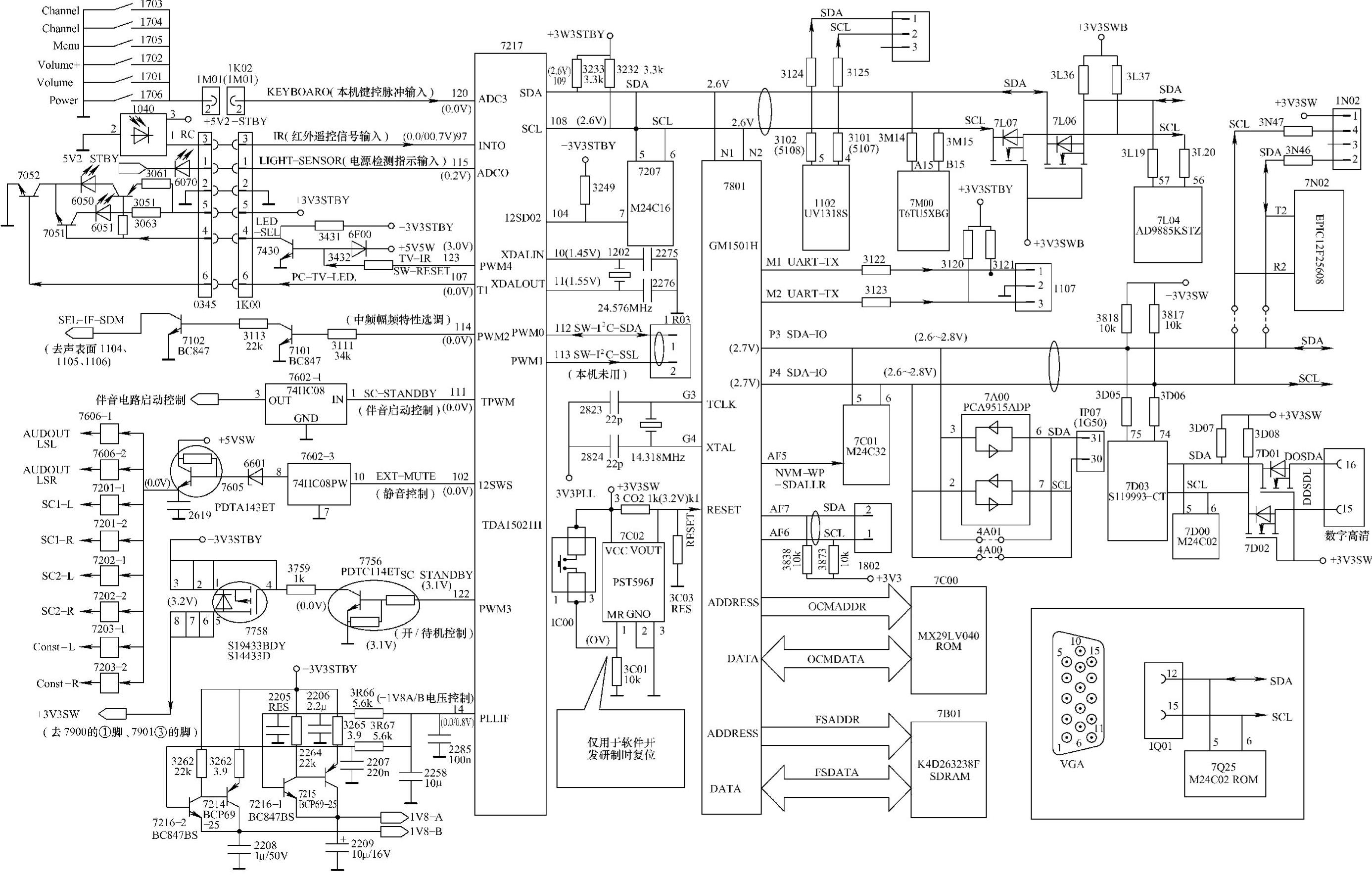

图3-4 飞利浦3D平板彩电系统控制与控制流程图解

在被控的GM1501H芯片电路中，还设置有本芯片的二次I²C总线控制电路，该芯片也设置有两组I²C总线控制。其中第一组总线为、脚的SDA和SCL，该组总线主要控制着输入/输出电路，其中有7C01（M24C32）电可擦可编程只读存储器、7A00（PCA9515ADP）等离子显示控制、7D03（SII9993-CT）数字高清信号接收处理、7D00（M24C02）电可擦只读存储器和7N02（EPIC12F25608）存储控制器。第二组总线控制为7801的和脚的SDA和SCL，该组总线专用于测试接口数据与时钟控制。PC的VGA信号I²C总线控制从15脚插孔的（12）、（15）脚输入。

TDA15021H超级芯片除I²C总线控制功能外，其他主要控制功能是：（120）脚为本机键扫描控制脉冲输入端；（97）脚为红外遥控信号输入控制端；（115）脚为电源检测指示输入端；（123）脚为TV-IR复位信号开关和LED1控制端；（107）脚为PC-TV-LED2控制端；（114）脚为选择中频幅频特性变量调制端；（102）脚为静音控制信号电压输出端；（111）脚为伴音启动控制端；（122）脚为待机电压+3V3SW通断控制端；（14）脚为+1V8A/B电压通断控制端。以上控制功能正常工作的前提条件仍然是：芯片供电电压必须正常；时钟振荡电路无异常；复位功能正常；（108）、（109）脚正常情况下应保持2.6V的正常电压值。
