首先，射频或高频电视信号从高频调谐器RF1N端口输入（主要信号流程见图3-1），进入高频头内的前置放大滤波器，经放大滤波处理后送至分相器放大电路，放大后的信号再进入第二级前置放大滤波器，经放大滤波后的高频信号送至跟踪统调误差信号滤波器，经跟踪统调和滤波后送至增益放大控制电路，将其增益提高到符合要求的程度后，再经前置放大器放大和跟踪统调滤波，最后送到混频器与本振信号进行混频，产生所需的图像中频信号并经内部中频放大器放大后，从高频调谐器1102（UV1318ST）的（11）脚输出图像中频信号至声表面滤波器1104（OFWK3953L）的②脚（输入端）。

高频调谐器要保持正常的工作状态必须具备以下四个前提条件：一是⑦、⑨脚要有5V（5VSW-a）正常且稳定的工作电压；二是④、⑤脚必须具有正常I²C总线控制电平；三是⑥脚有正常的+33V调谐电压；四是①脚须有正常的RF-AGC控制电压（正常为1.7V）为方便维修，特提供高频调谐器1102引脚功能、电压数据（见表3-1）和内部电路框图（见图3-2）。

图3-1 飞利浦3D平板彩电视频信号流程图解

注：电路中集成电路引脚旁括号内的数字为电压值。

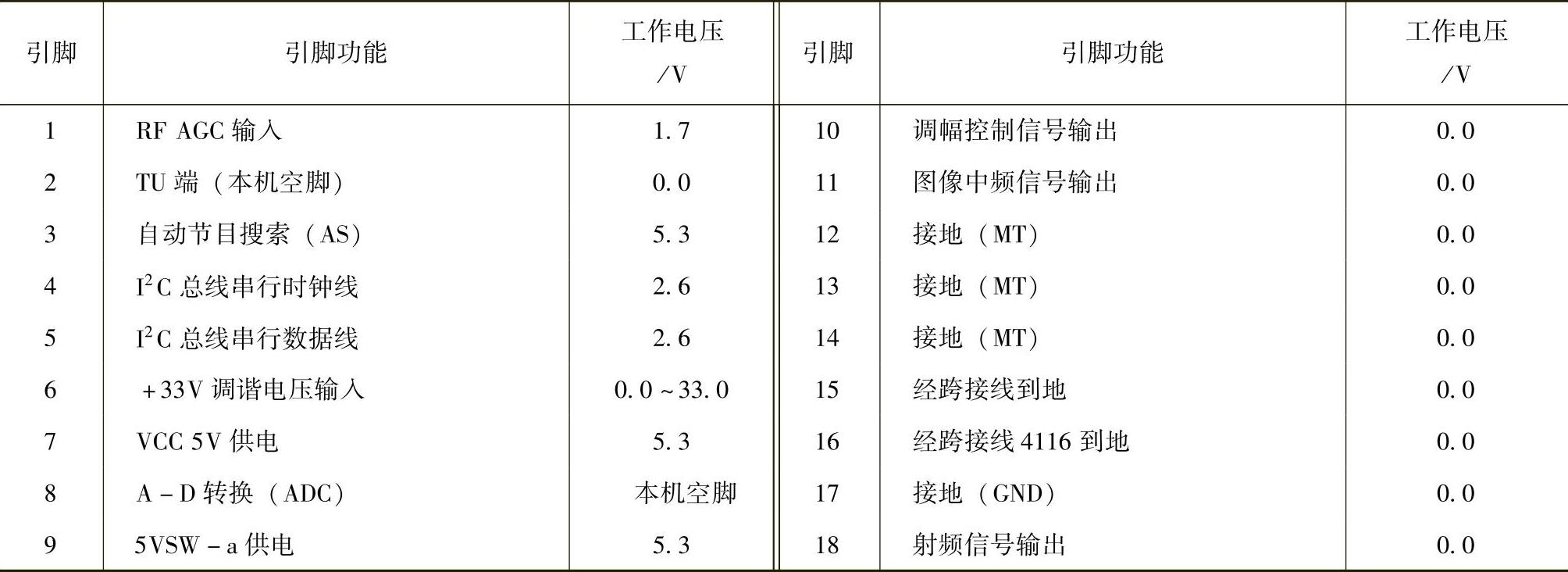

表3-1 UV1318ST高频调谐器（1102）引脚功能与电压数据

图3-2 UV1318ST调谐器内部电路框图与应用电路

1104（OFWK3953L）是视频滤波器，其工作频率为38.9MHz，经1104后的图像中频信号VIF1、VIF2分别从⑦、⑧脚输出，送至7217（TDA15021H）的（24）、（25）脚。TDA15021H是飞利浦公司最新推出的第三代超级芯片，内部集成有视频数字解码器、2D数字梳状滤波器、高品质的数字音频处理技术等，它除了可以完成所有小信号（中频信号解调，视频数字解码，行、场扫描小信号处理和伴音DSP等）的处理外，在其内部还集成了几乎全部的CPU操作控制功能，所以通常称之为飞利浦最新超级芯片，即飞利浦第三代超级芯片。

经7217（TDA15021H）芯片处理并经IC内2D梳状滤波器滤波后的视频信号首先由（64）脚（CVBSO端）输出，经梳状滤波后回送至3206（BC857B）的基极，经倒相放大后由发射极输出，其中一路经3215（330Ω）、2255（100μF）直接送到7217的（51）脚（CVBS4端），为复合视频信号CVBS-COMB；另一路经3282（150Ω）作为单通道视频信号或监视器视频信号送至转换电路7219的（13）脚。与此同时，该视频信号还从7217的（48）脚（CVBS1端）输出，经2290（4.7μF）直接耦合送入7219的（12）脚，经转换后从7219的（14）脚输出，作为视频单通道或监视视频信号。(www.daowen.com)

经7217处理后的数字高清视频信号R-SDTV/G-SDTV/B-SDTV分别从（85）、（86）、（87）脚输出，输出后分两路：其中一路YUV信号分别经7208、7209、7210（均BC847）后送入7E01（SM5301BS-G）的（27）、③、⑦脚。7E01是一块多路同步信号转换器电路，它与外围的7E00（ADG733BRU）、7E02（ADG781CP）组成多路同步信号转换传输接口电路，产生并形成A-D转换信号，使之进行同步A-D转换。经7E01（SM5301BS-G）处理后产生的R-Rr-ADC/G-Y-ADC/B-Pb-ADC信号分别被送入7801（GM1501-LF-BD）主芯片的D2/C2/B2端口、7E02（ADG781BCP）的②、（14）、（12）脚，其中一路回送到7E01的⑤、①、（25）脚，以实现同步A-D转换。

其中另一路YUV信号作为主视频信号，分别经7L01、7L02、7L03（均BC847BW）和7L08被送入7L04（AD9885KST/MST9883C）的（54）脚（RAIN端），（48）、（49）脚（GAIN、SOGIN端）和（43）脚（BAIN端）。我们知道，AD9885/MST9883等是较常见的VGA/HDTV信号接收与A-D转换处理电路，是美国AD公司生产的8位A-D转换电路。其中的110MSPS模拟输入接口能最佳捕捉个人计算机和工作站的RGB图形信号，它的110Msps编码率和满功率300MHz模拟带宽支持SXGA（1280×1204）分辨率。它内含一个110MHz时钟，三组ADC，一个锁相环、可编程增益、补偿和钳位等电路。芯片中的锁相环电路产生一个像素时钟，其频率为12～110MHz。它的主要功能常用于RGB图形处理、LCD监视器、液晶显示板和投影机、等离子体显示板、扫描转换、数字TV显示器等。

经AD9885KST（7L04）A-D转换处理后的彩色数字信号（COLDi）作为数字信号从（70）～（77）脚输出（8位），彩色亮度8位数字信号从②～⑨脚输出（COLYA），分别送至7M00（COLUMBUS）的UVA1～UVA7端和YA1～YA8端。7M00为3D彩色编码器与梳状滤波器电路，其内部电路主要由3D计数器、3D梳状滤波器、656编码器、多路转换调制器、存储器和噪波抑制降噪器及相关接口电路组成。在该芯片对视频数字信号处理过程中，不间断地与外挂动态随机存储器进行数据交换和通信，其中数字数据信号从7M00的D1～D6端接至7M01（MSM56V16160F-7T3）的D1～D16端；模拟数据信号从7M00的A0～A11端接到7M01的A0～A11端。经处理后的COL-D0信号从D01～D08（1∶8）端输出数字信号至7801（GM1501-LF-BD）的VRED0～VRED7端；经处理后的COL-YB信号从YB1～YB8（1∶8）端输出至7801（GM1501-LF-BD）的VREN0～VREN7端。

7801（GM1501-LF-BD）芯片是一款新型双通道图像和视频处理芯片，芯片内囊括了所有应用于图像捕捉、处理与显示进行控制等方面电路的功能，其内集成有高速A-D转换器、PLL（锁相环）电路、高可靠的DVI接收器、X86系列微控制器及LVDS转换器等，并支持画中画技术，分辨率可达WUXGA（1920×1200）水平，目前已被广泛应用于平板彩电中。

GM1501-LF-BD（7801），须与7B01（K4D263238F）随机存储器不断进行数据通信交换，其中的FSADDR0～FSADDR11（0∶11）端地址数据信号AA24～AA26、AB24～AB26、AC24～AC26、AD24～AD26接到7B01的（31）～（34）、（47）～（51）、（45）、（36）、（37）脚；FSDATA0～FSDATA31端数据信号（32位）从7801的FSDATA0～FSDATA31端接至7B01的①、③、④、⑥、⑦、⑨、（10）、（12）、（13）、（17）、（18）、（20）、（21）、（60）、（61）、（63）、（64）、（68）、（69）、（71）、（72）、（74）、（75）、（77）、（78）、（80）、（81）、（83）、（84）、（97）、（98）、（100）脚，其他信号接入相应引脚，进行数据通信和转输。并在快速调整控制芯片7C00（M29W040B）的作用下和从D2、C2、B2端输入同步信号的同步下进行视频图像信号的处理。

当电视机工作在数字高清状态时，数字高清信号经芯片7003（SII9993CTG100）接收器接收处理后，将HDMIY0～HDMIY1和HDMICbCr0～HDMICbCr7数字高清信号输入至本芯片相应端口，进行数字高清视频信号的处理。

当工作在PC VGA信号状态时，除经处理后输入的VGA视频信号外，还需要从IQ01的（13）、（14）脚输入H-SYNC和V-SYNC信号，它们分别经7E03（74HC4053D）、7E04（74LVC14APW）转换后从7801的L3、L4端接口输入，进行VGA状态下的视频处理。

经7801（GM1501-LF-BD）处理后，便从7801的AF11～AF16、AE12～AE16端分别输出低压差分信号（LVDS）、该一路直接经32位连接插件IP06/IP07作为上屏信号。另一方面将该LVDS送至7N04（THC63LVDF84B）液晶显示接收器的⑨～（12）脚和（15）～（20）脚，经接收器处理后分别输出8位R、G、B信号至7N02（EPIC12F256CB）存储器，该存储器一方面将R、G、B按三路8位送到LVDS发送器7P02（THC63LVDM83R）变为LVDS后与7801输出的10位LVDS一起上屏。另一方面与信号和色度激励电路配合，即与7N01（EPCS4S18）配合处理后，分别输出四路3位B、G、R脉宽调制信号，经1J05和1J06插件上屏。至此，便完成了整机视频信号的基本处理过程。

其他各种视频信号的处理过程与上述基本相同，只是输入方的形式有所不同，在图3-1中已作了较详细的标明，一看便很容易理解，在此不再赘述。
