（见图2-44）

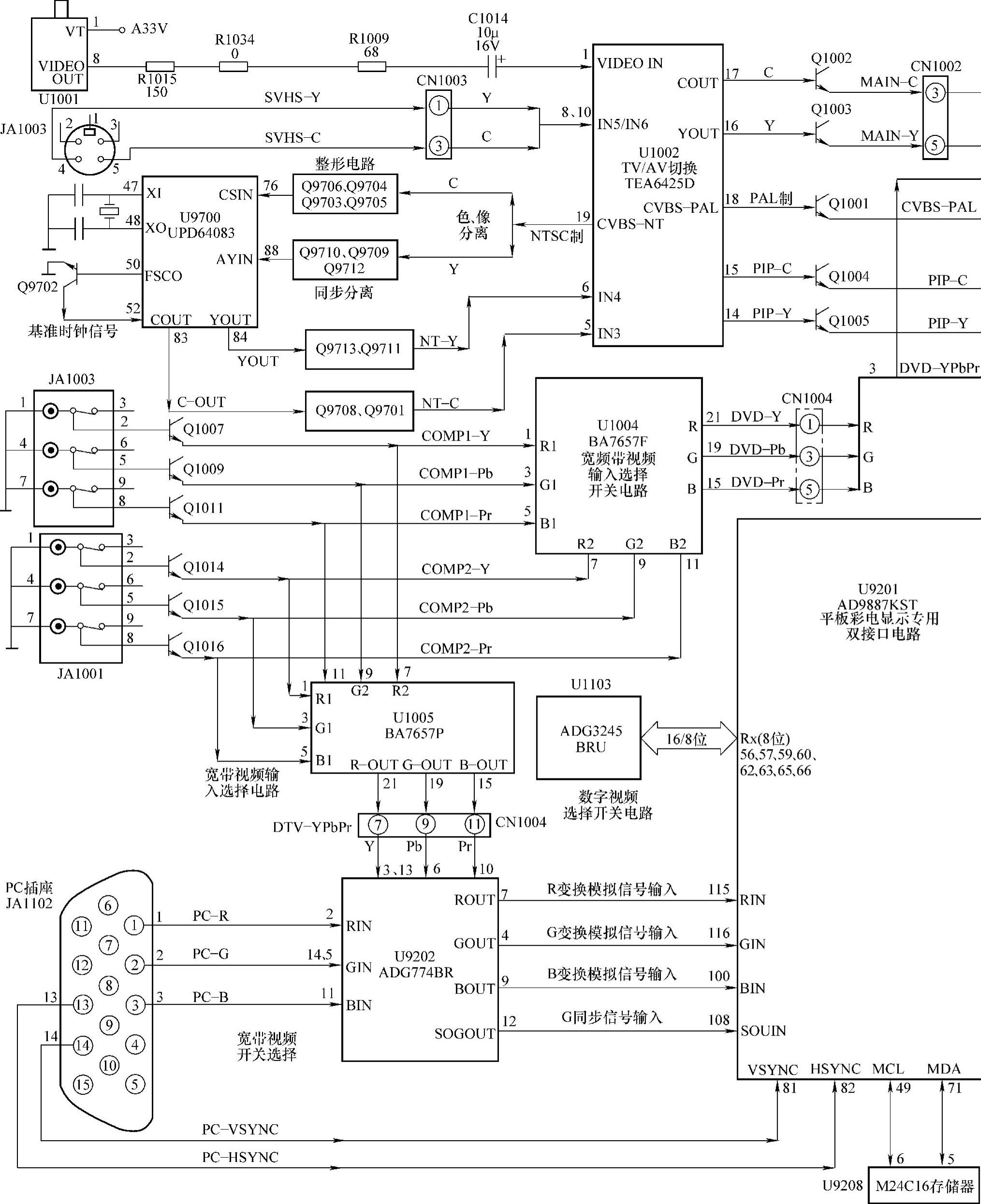

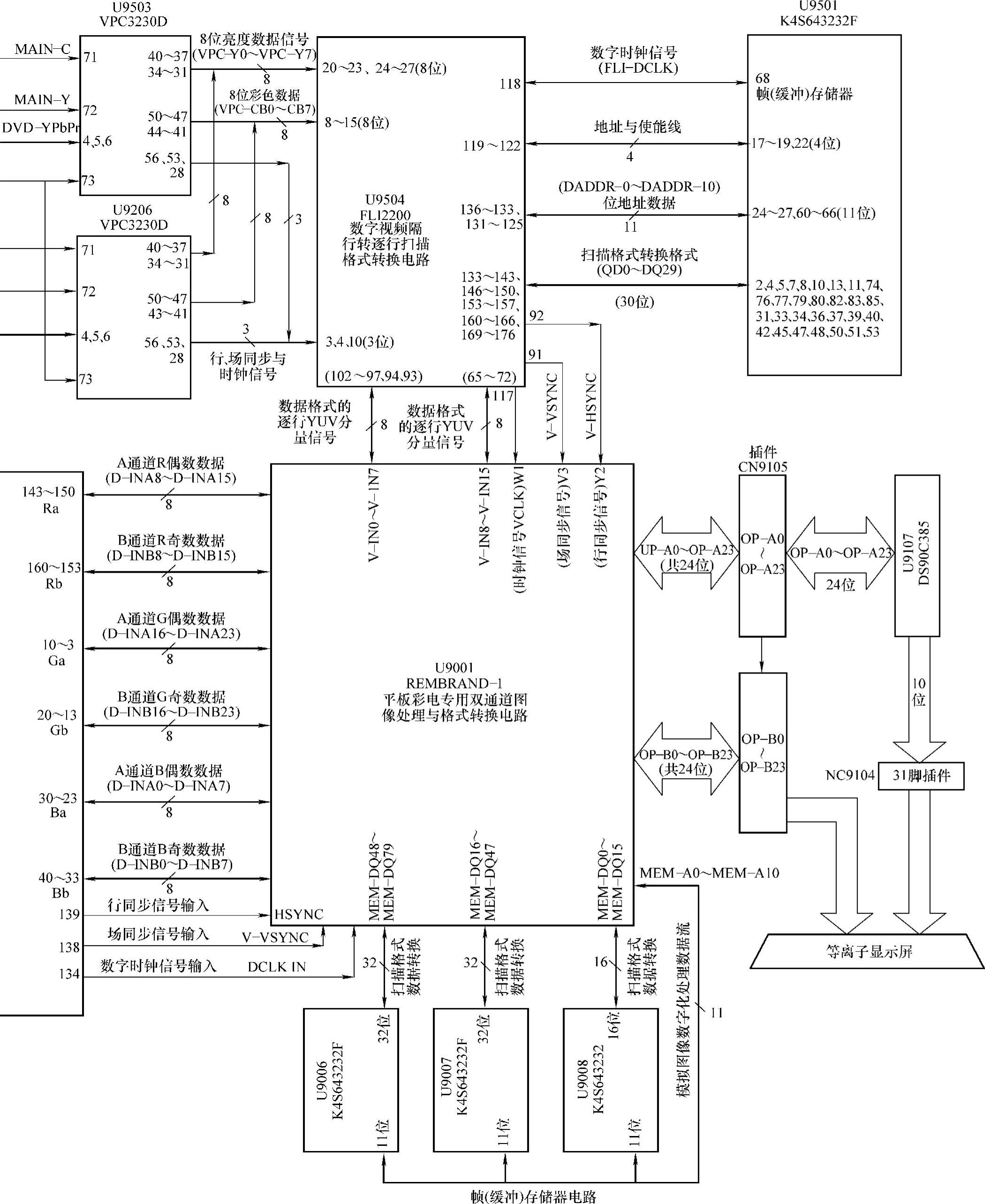

图2-43 视频电路信号流程解析

(www.daowen.com)

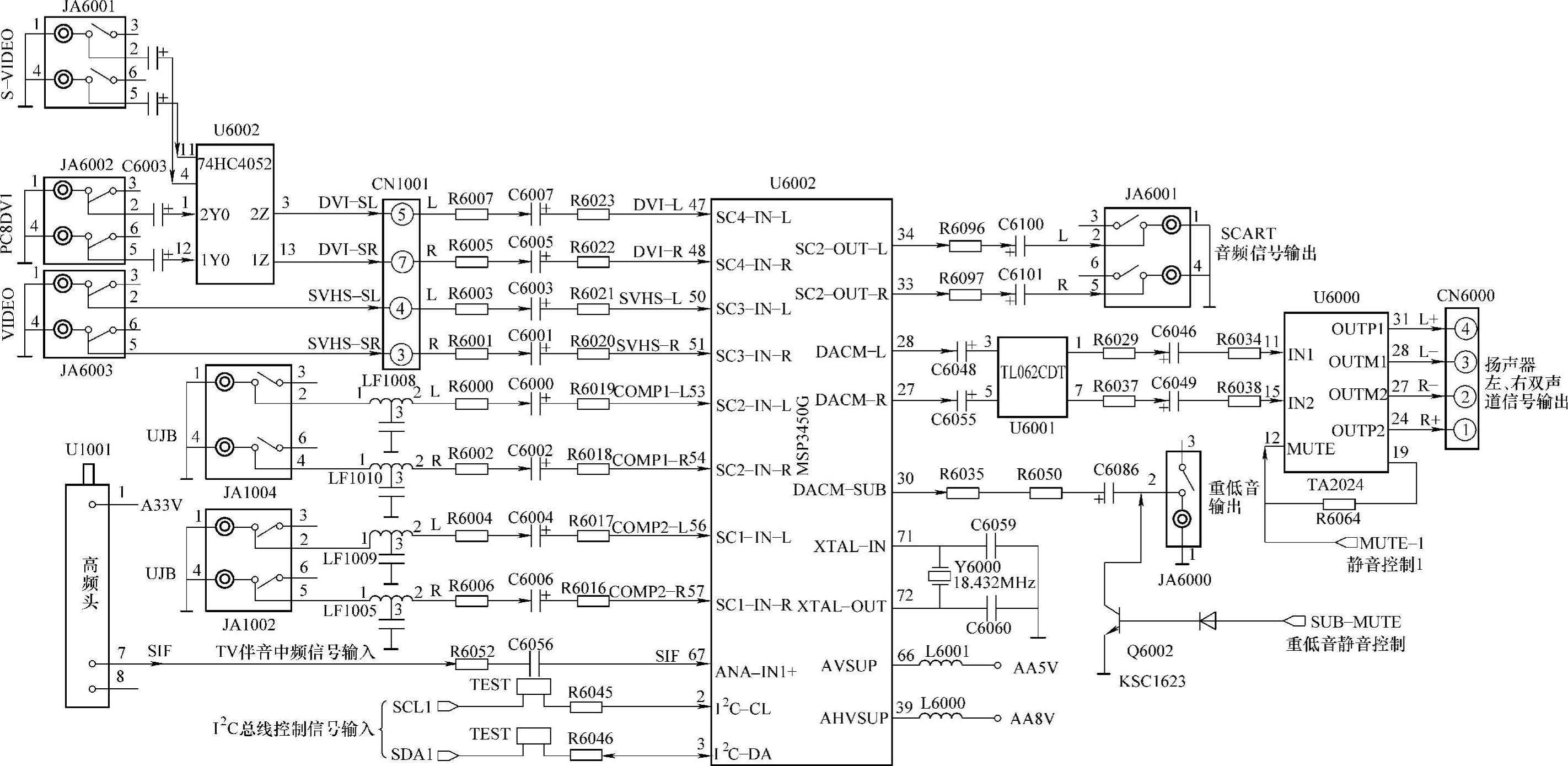

图2-44 音频电路信号流程解析

从图2-44可见，音频电路的信号流程比较简单一些。在TV状态下，伴音中频信号从高频调谐器U1001的⑦脚输出，经电阻R6052后，由耦合电容C6056直接耦合至音频信号处理电路MSP3450G（U6002）的（67）脚。MSP3450G是一块具有BTSC立体声、SAP、FM解调、音量控制、环绕声控制等多项功能的音频信号处理电路。从（67）脚输入的ANA音频信号，经其内部A-D转换后，分别送入主通道和辅助通道进行音效处理。处理后的主通道音频信号DACM-L/R分别从U6002的（28）、（27）脚输出数字音频信号，并分别经C6048、C6055耦合至TL062CDT（U6001）双低功耗JFET运算放大器电路。经U6001放大后，经R6029、C6046、R6034和R6037、C6049、R6038送至TA2024（U6000）音频功放电路。TA2024是一款使用数字化功率处理（DPP）专利技术的双声道T类数字功率放大器（简称功放），它既能像甲、乙类功放一样输出高保真音频信号，又能像D类功放一样高效节能。它采用DPP技术处理小信号的适应算法及预测算法控制功率晶体管的导通与关闭，因而能有效克服波形畸变和开关噪声。经U6000放大的音频信号，分别从（24）、（27）、（28）、（31）脚输出，经接插件CN6000的①～④脚至各自的扬声器。

辅助通道的音频信号SCART分别从U6002的（33）、（34）脚输出，并分别经R6096、C6100和R6097、C6101输入至JA6001的⑤、②脚。重低音信号从U6002的（30）脚输出，经R6035、R6050和C6086送至JA6000的②脚。

其他音频信号源信号的输入比较直观，只有S端子、PC（个人计算机）和AV端子的音频信号在输入至U6002的过程中有一个转换或转接过程。S端子和PC的音频信号由JA6001或JA6002输入后，分别输入到74HC4052（U6002）数字2×4音频选择开关，经选择后的数字音频信号DVI-SL、DVI-SR分别从③和（13）脚输出，经接插件CN1001的⑤、⑦脚转接后，分别经R6007、C6007、R6023和R6005、C6005、R6002送入U6002的（47）和（48）脚。AV端子的音频信号经插件CN1001的①、③脚转接后，分别经R6003、C6003、R6021和R6001、C6001、R6020分别输入到U6002的（50）和（51）脚。其他音频信号流程较简单直观，因而不再赘述。
