PCF8574T（U1200）是一种单片硅栅COMS电路。它通过双线串行双向总线（I2C）扩展MAB8400和PCF84C××微控制系列的远距离输入/输出。当没有与I2C总线相连接的串行接口时，它也能直接与微型计算机连接（只有从动功能）。该电路有一个8位准双向口和一个I2C接口。
PCF8574T耗电少，但却有能直接驱动LED的大电流锁存输出。它还占用了微型计算机中断逻辑中的一条中断线（INT），当它的端口上有数据输入而I2C总线上又没有信息时，就会在这条线上送出一个信号，以通知微型计算机。这就意味着PCF8574T终归是一个从动器件。
PCF8574T系列集成电路还有PCF8574P、PCF8574AP、PCF8574T、PCF8574AT等同类产品，其中前两种采用16脚双列直插式塑料封装；后两种采用16脚小型封装，维修代换时应注意。它的工作电压范围为2.5～6.0V。PCF8574T引脚功能与作用见表2-26；内部电路组成框图见图2-38；应用电路解析维修见图2-39。

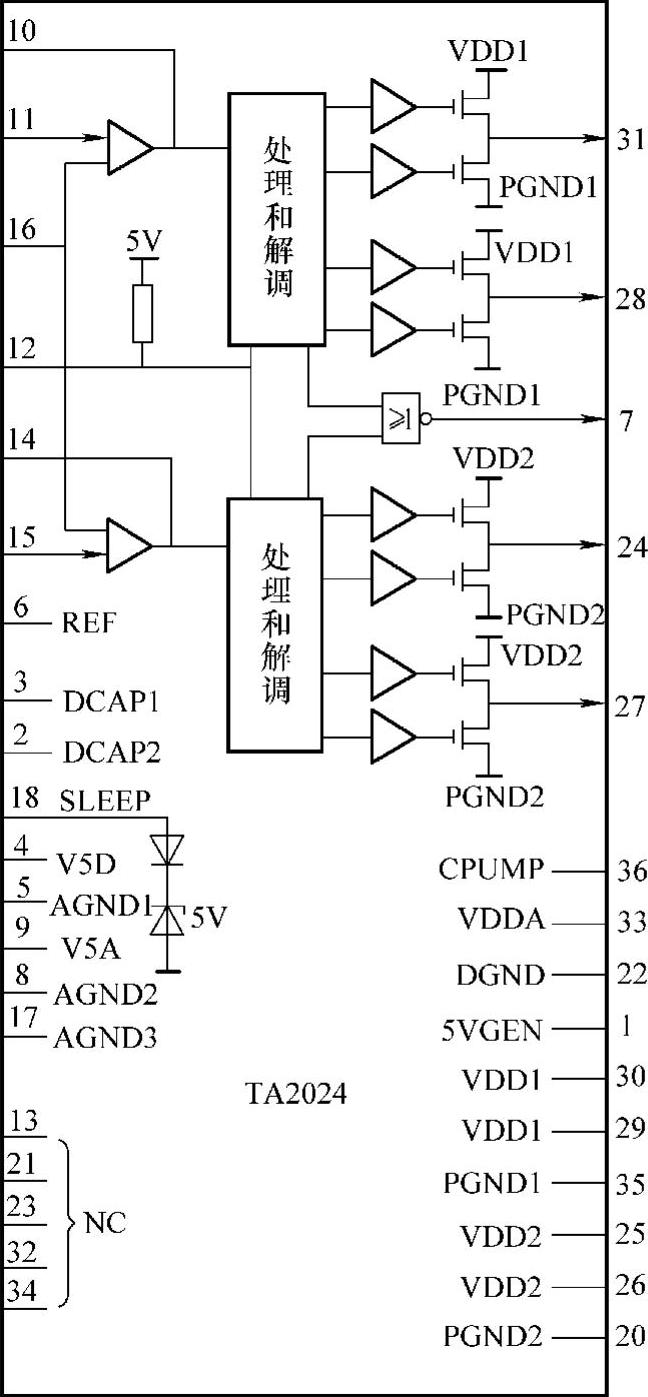

图2-36 TA2024内部电路组成框图

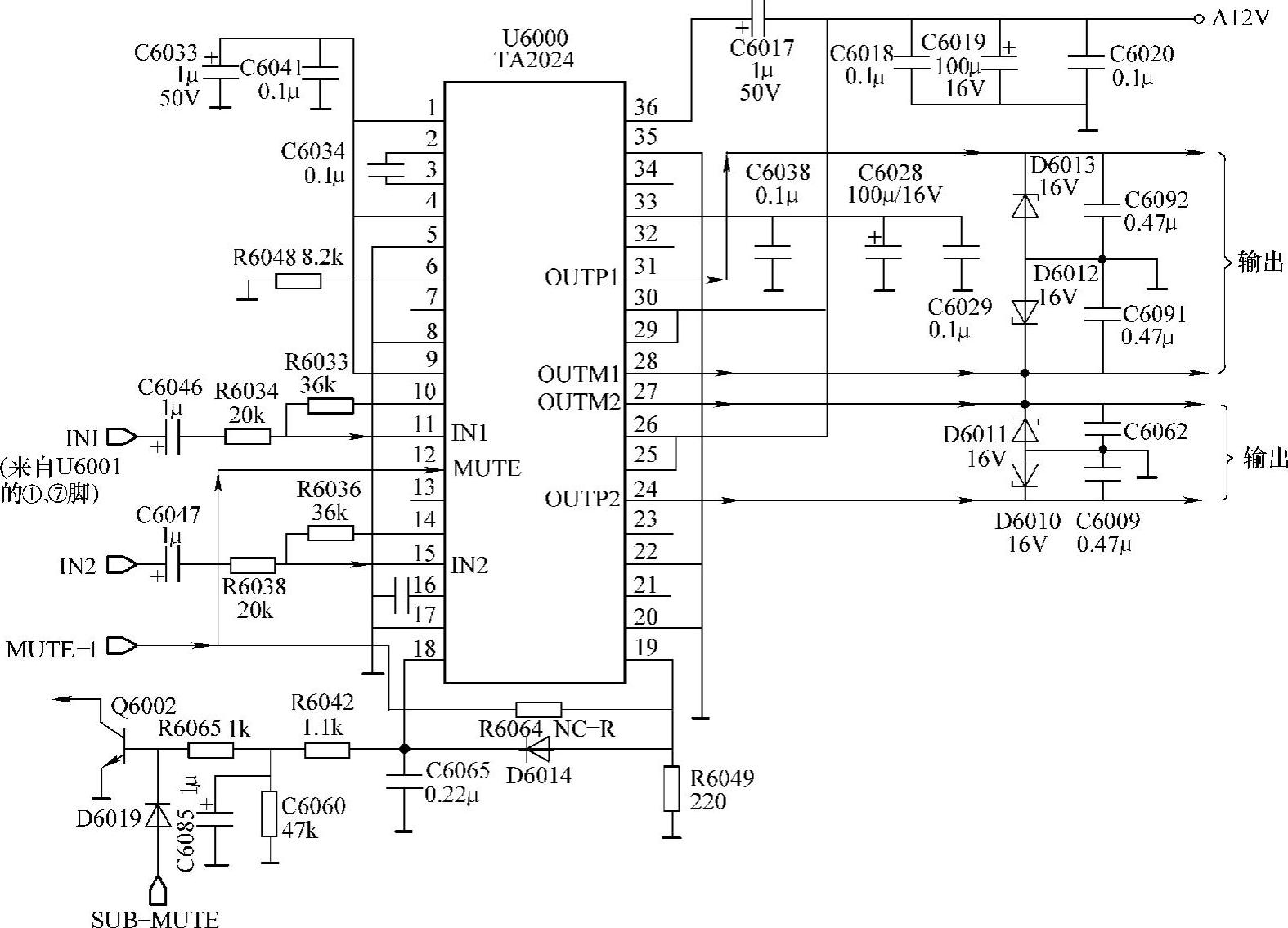

图2-37 TA2024应用电路解析维修(www.daowen.com)

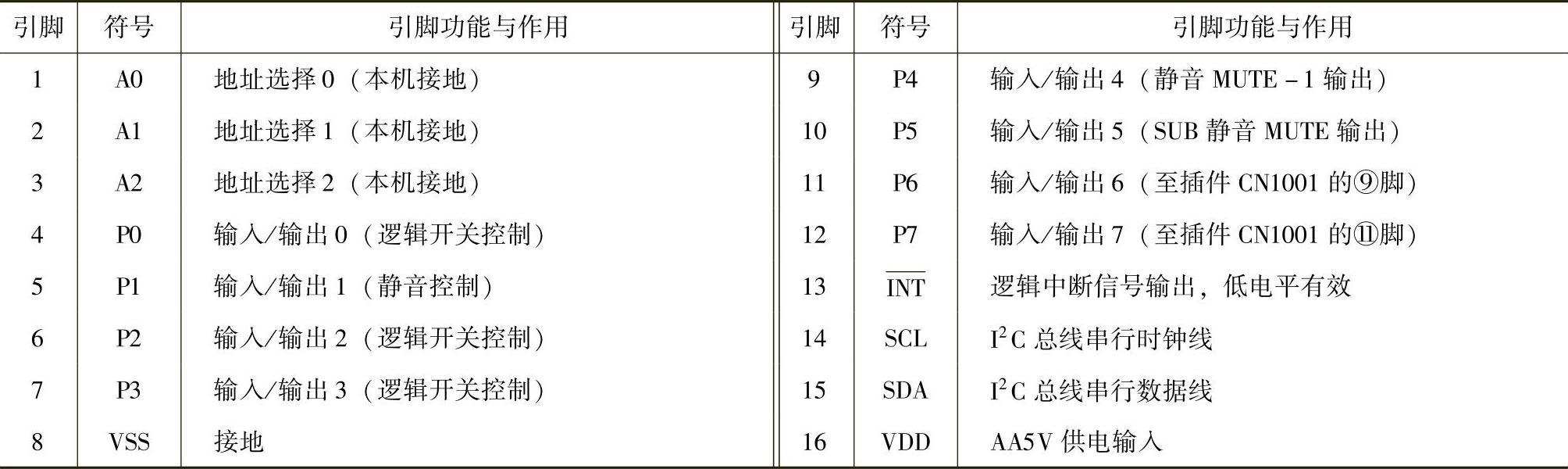

表2-26 PCF8574T引脚功能与作用

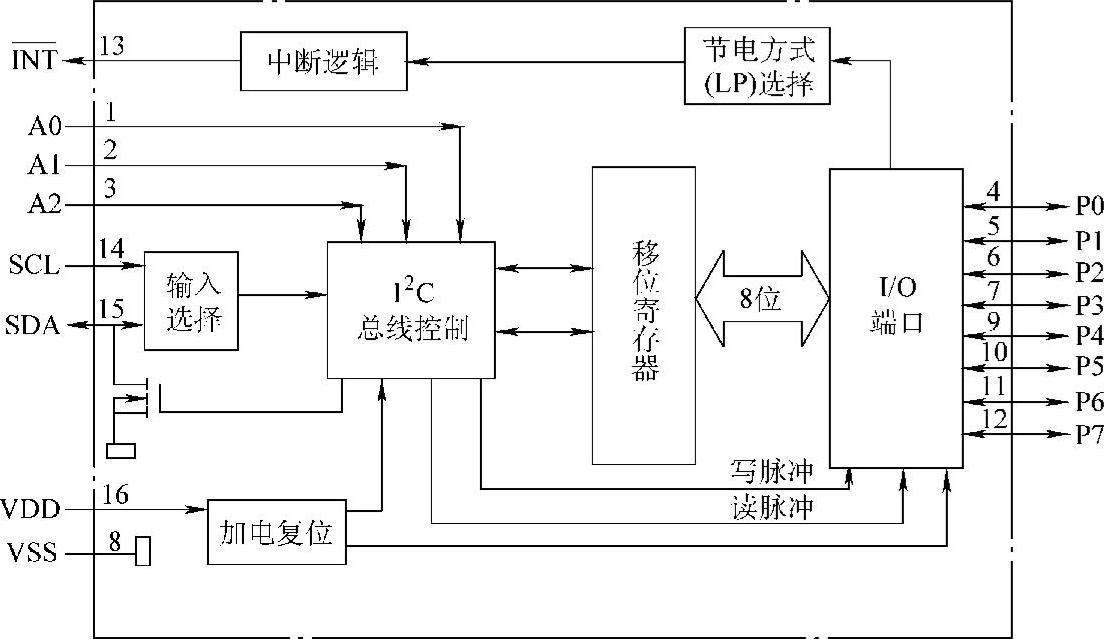

图2-38 PCF8574T内部电路组成框图

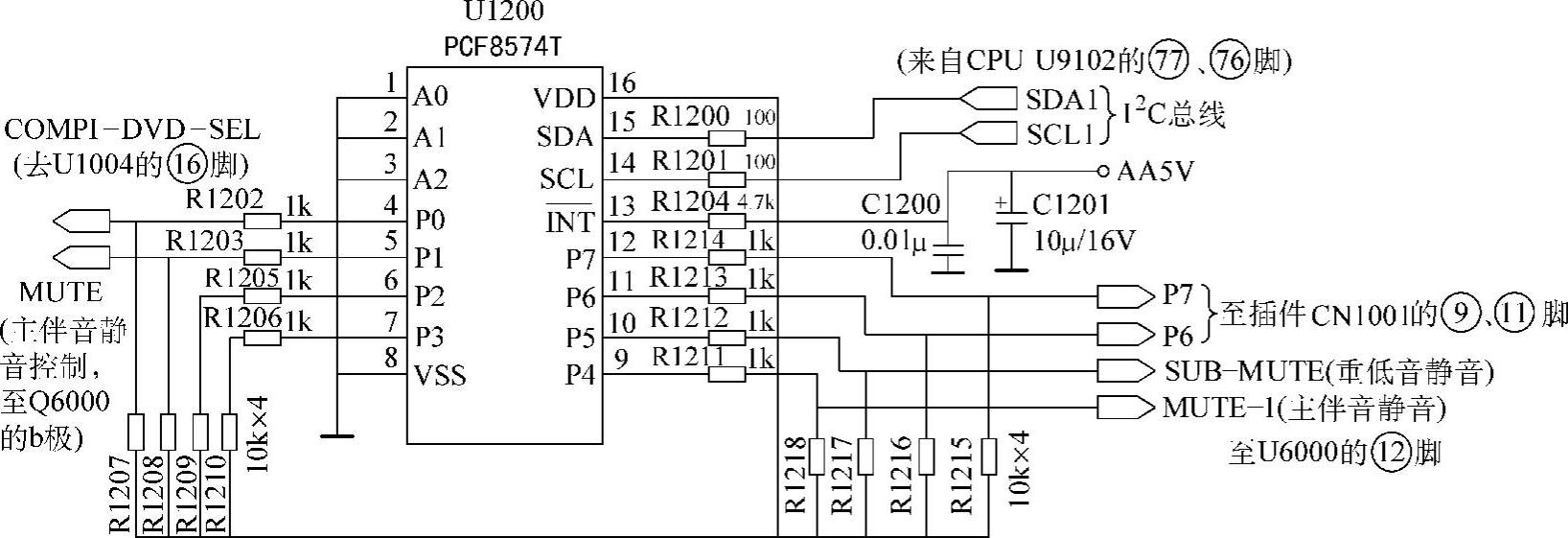

图2-39 PCF8574T应用电路解析维修
